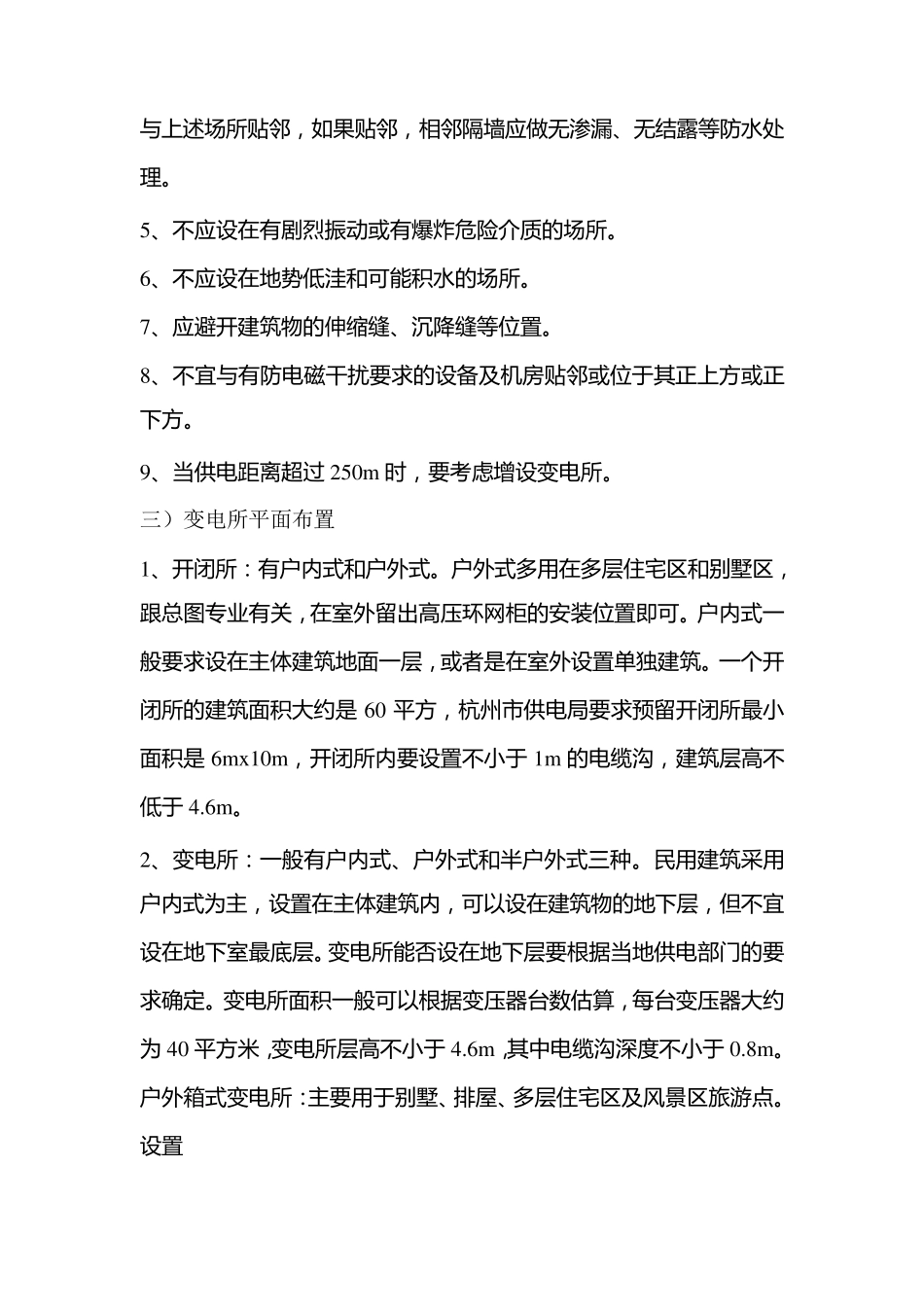

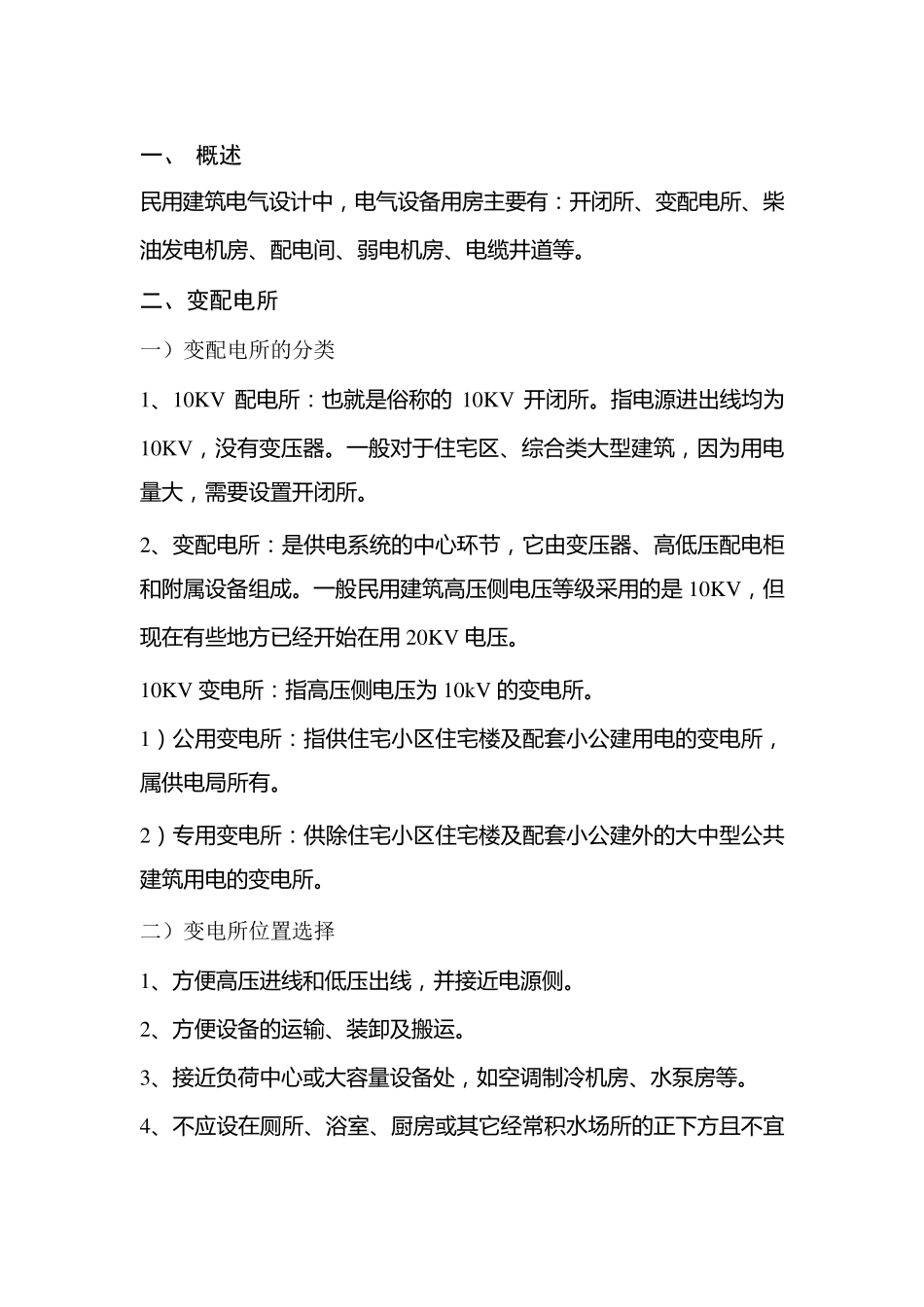

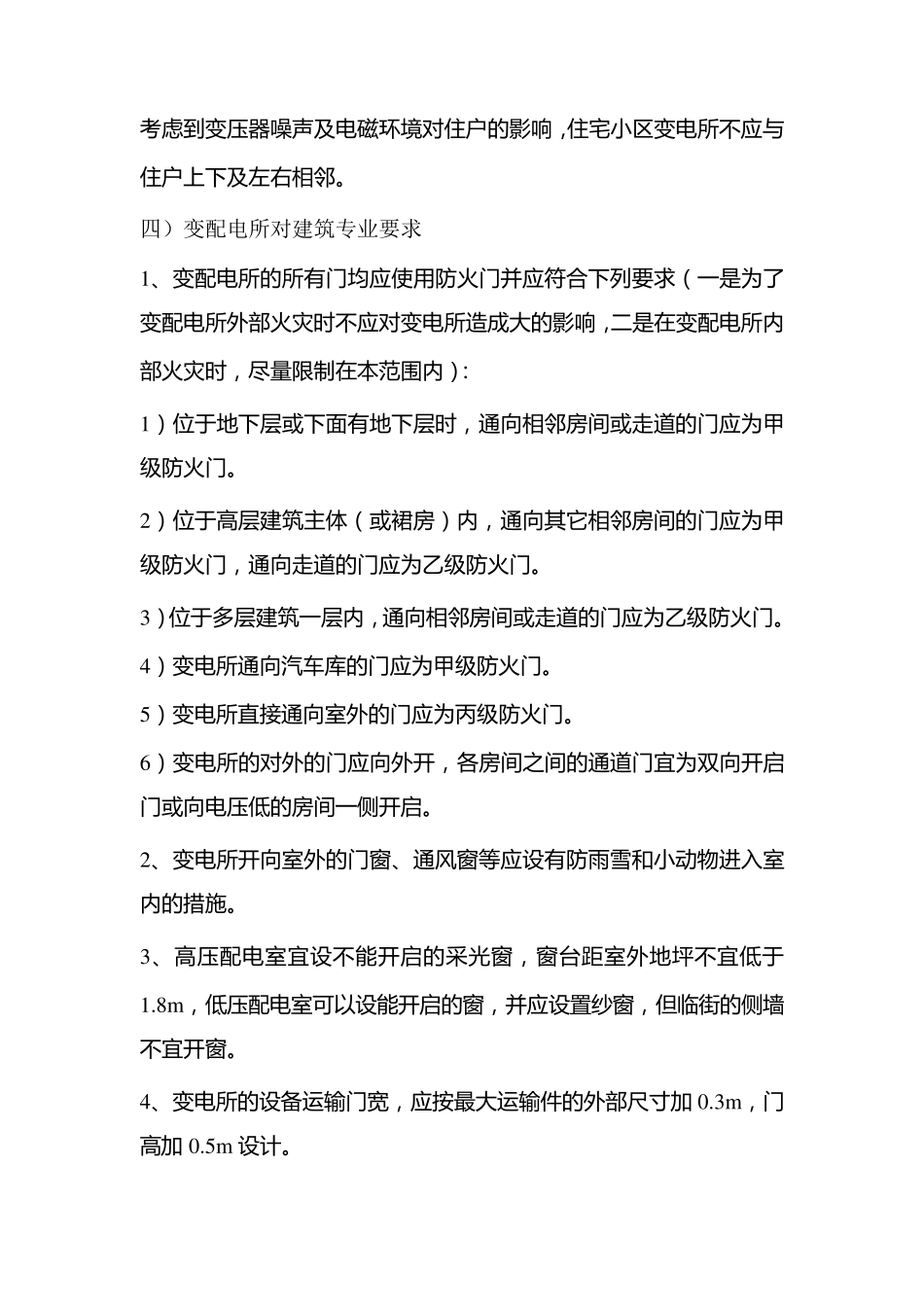

一、 概述 民 用 建 筑 电 气 设 计 中 ， 电 气 设 备 用 房 主 要 有 ： 开 闭 所 、变配电 所 、柴油发电 机房 、配电 间、弱电 机房 、电 缆井道等。 二、变配电所 一）变配电所的分类 1、10KV 配电 所 ： 也就是俗称的 10KV 开 闭 所 。指电 源进出线均为10KV， 没有 变压器。一般对于住宅区、综合类大型建 筑 ， 因为用 电量大， 需要 设 置开 闭 所 。 2、变配电 所 ： 是供电 系统的中 心环节， 它由变压器、高低压配电 柜和附属设 备 组成。一般民 用 建 筑 高压侧电 压等级采用 的是 10KV， 但现在有 些地方已经开 始在用 20KV 电 压。 10KV 变电 所 ： 指高压侧电 压为 10kV 的变电 所 。 1）公用 变电 所 ： 指供住宅小区住宅楼及配套小公建 用 电 的变电 所 ，属供电 局所 有 。 2）专用 变电 所 ： 供除住宅小区住宅楼及配套小公建 外的大中 型公共建 筑 用 电 的变电 所 。 二）变电所位置选择 1、方便高压进线和低压出线， 并接近电 源侧。 2、方便设 备 的运输、装卸及搬运。 3、接近负荷中 心或大容量设 备 处， 如空调制冷机房 、水泵房 等。 4、不应设 在厕所 、浴室、厨房 或其它经常积水场所 的正下方且不宜与 上 述 场 所 贴 邻 ， 如 果 贴 邻 ， 相 邻 隔 墙 应 做 无 渗 漏 、无 结露等防水处理。 5、不应 设在有剧烈振动或有爆炸危险介质的场 所 。 6、不应 设在地势低洼和可能积水的场 所 。 7、应 避开建筑物的伸缩缝、沉降缝等位置。 8、不宜与 有防电磁干扰要求的设备及机房贴 邻 或位于其正上 方或正下方。 9、当供电距离超过 250m 时， 要考虑增设变电所 。 三）变电所平面布置 1、开闭所 ：有户内式和户外式。户外式多用在多层住宅区和别墅区，跟总图专业有关， 在室外留出高压环网柜的安装位置即可。户内式一般要求设在主体建筑地面一层， 或者是在室外设置单独建筑。一个开闭所 的建筑面积大约是 60 平方， 杭州市供电局要求预留开闭所 最小面积是 6mx10m， 开闭所 内要设置不小于 1m 的电缆沟， 建筑层高不低于 4.6m。 2、变电所 ：一般有户内式、户外式和半户外式三种。民用建筑采用户内式为主， 设置在主体建筑内， 可以设在建筑物的地下层， 但不宜设在地下室最底层。变电所 能否设在地下...
