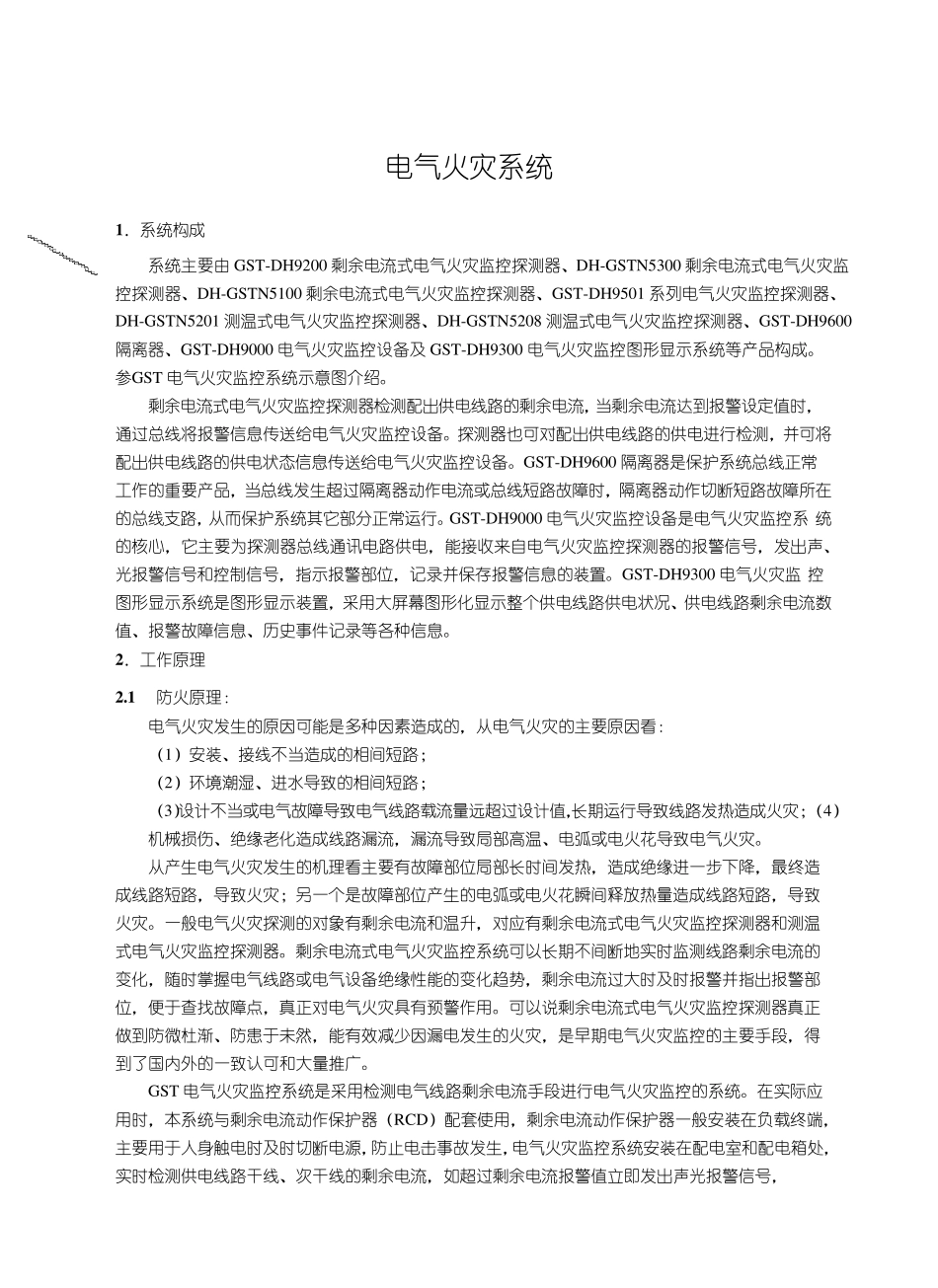

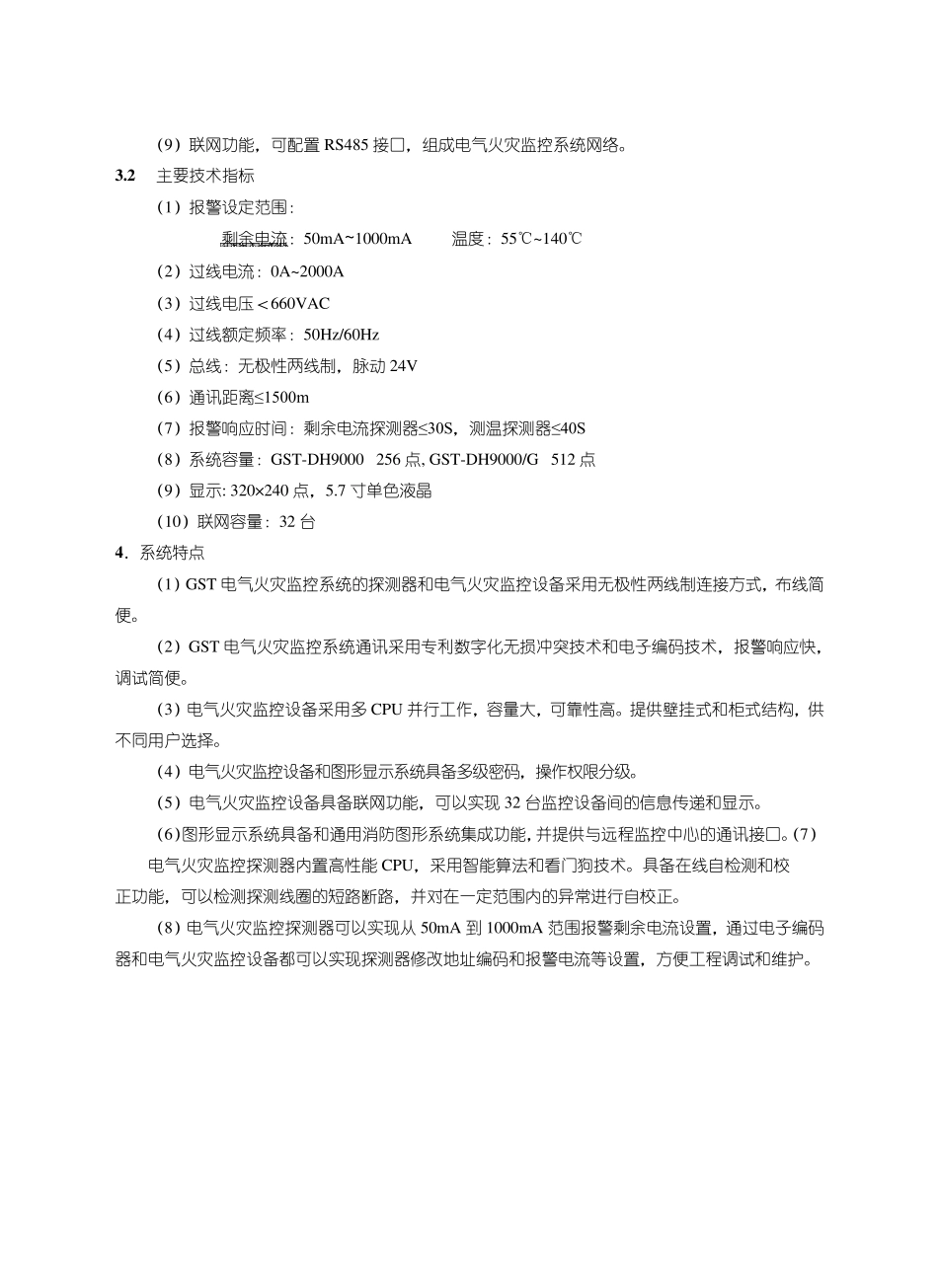

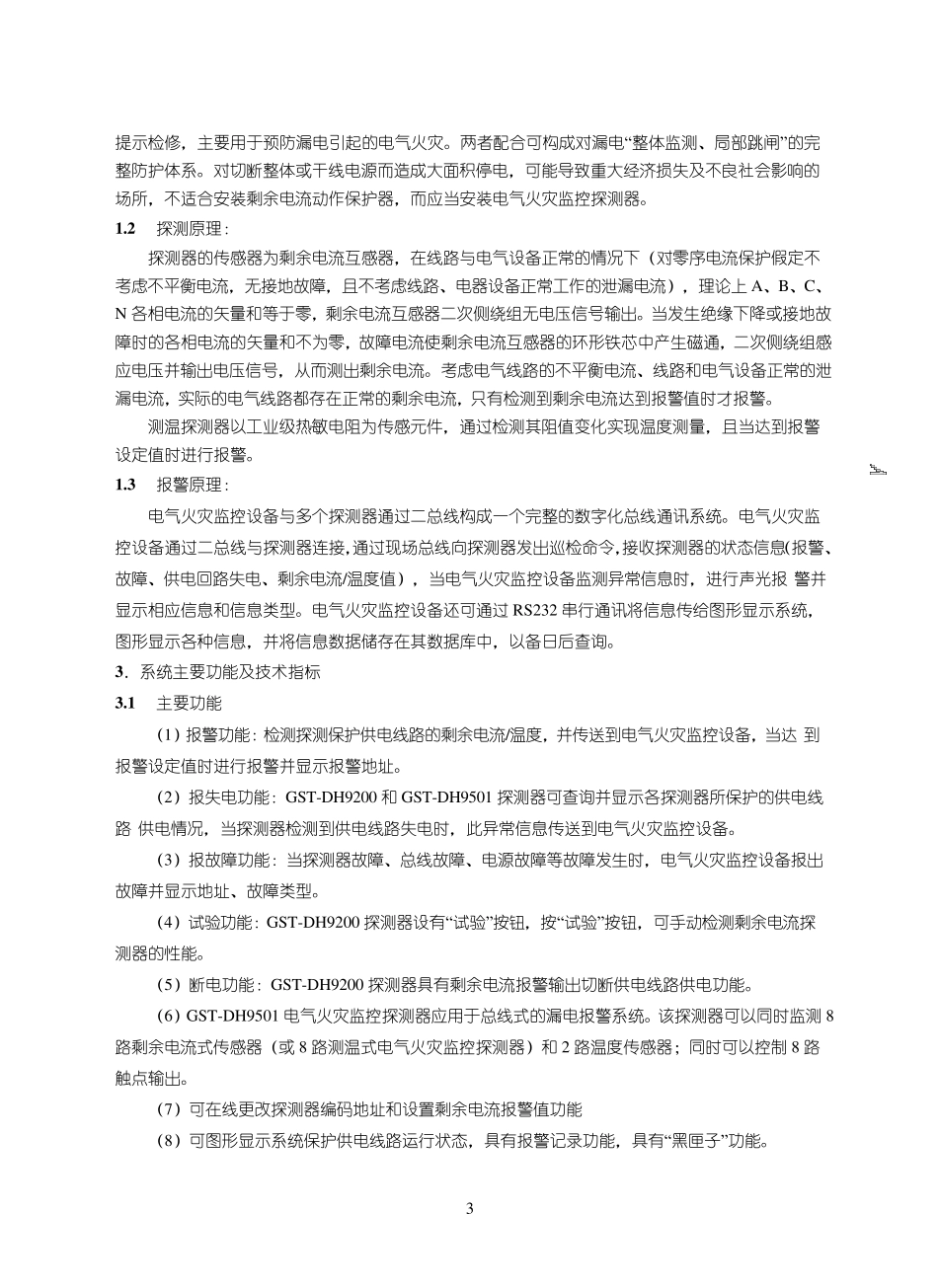

电气火灾系统 1 ．系统构成 系统主要由GST-DH9200 剩余电流式电气火灾监控探测器、DH-GSTN5300 剩余电流式电气火灾监 控探测器、DH-GSTN5100 剩余电流式电气火灾监控探测器、GST-DH9501 系列电气火灾监控探测器、 DH-GSTN5201 测温式电气火灾监控探测器、DH-GSTN5208 测温式电气火灾监控探测器、GST-DH9600 隔离器、GST-DH9000 电气火灾监控设备及 GST-DH9300 电气火灾监控图形显示系统等产品构成。参GST 电气火灾监控系统示意图介绍。 剩余电流式电气火灾监控探测器检测配出供电线路的剩余电流，当剩余电流达到报警设定值时， 通过总线将报警信息传送给电气火灾监控设备。探测器也可对配出供电线路的供电进行检测，并可将配出供电线路的供电状态信息传送给电气火灾监控设备。GST-DH9600 隔离器是保护系统总线正常 工作的重要产品，当总线发生超过隔离器动作电流或总线短路故障时，隔离器动作切断短路故障所在的总线支路，从而保护系统其它部分正常运行。GST-DH9000 电气火灾监控设备是电气火灾监控系 统的核心，它主要为探测器总线通讯电路供电，能接收来自电气火灾监控探测器的报警信号，发出声、光报警信号和控制信号，指示报警部位，记录并保存报警信息的装置。GST-DH9300 电气火灾监 控图形显示系统是图形显示装置，采用大屏幕图形化显示整个供电线路供电状况、供电线路剩余电流数值、报警故障信息、历史事件记录等各种信息。 2 ．工作原理 2 .1 防火原理： 电气火灾发生的原因可能是多种因素造成的，从电气火灾的主要原因看： （1）安装、接线不当造成的相间短路； （2）环境潮湿、进水导致的相间短路； （3）设计不当或电气故障导致电气线路载流量远超过设计值，长期运行导致线路发热造成火灾； （4）机械损伤、绝缘老化造成线路漏流，漏流导致局部高温、电弧或电火花导致电气火灾。 从产生电气火灾发生的机理看主要有故障部位局部长时间发热，造成绝缘进一步下降，最终造 成线路短路，导致火灾；另一个是故障部位产生的电弧或电火花瞬间释放热量造成线路短路，导致火灾。一般电气火灾探测的对象有剩余电流和温升，对应有剩余电流式电气火灾监控探测器和测温式电气火灾监控探测器。剩余电流式电气火灾监控系统可以长期不间断地实时监测线路剩余电流的变化，随时掌握电气线路或电气设备绝缘性能的变化趋势，剩余电流过大时及时报警并指出报警部位，便于查找故障点，真正对电气火灾具有预警作用。可以说...
