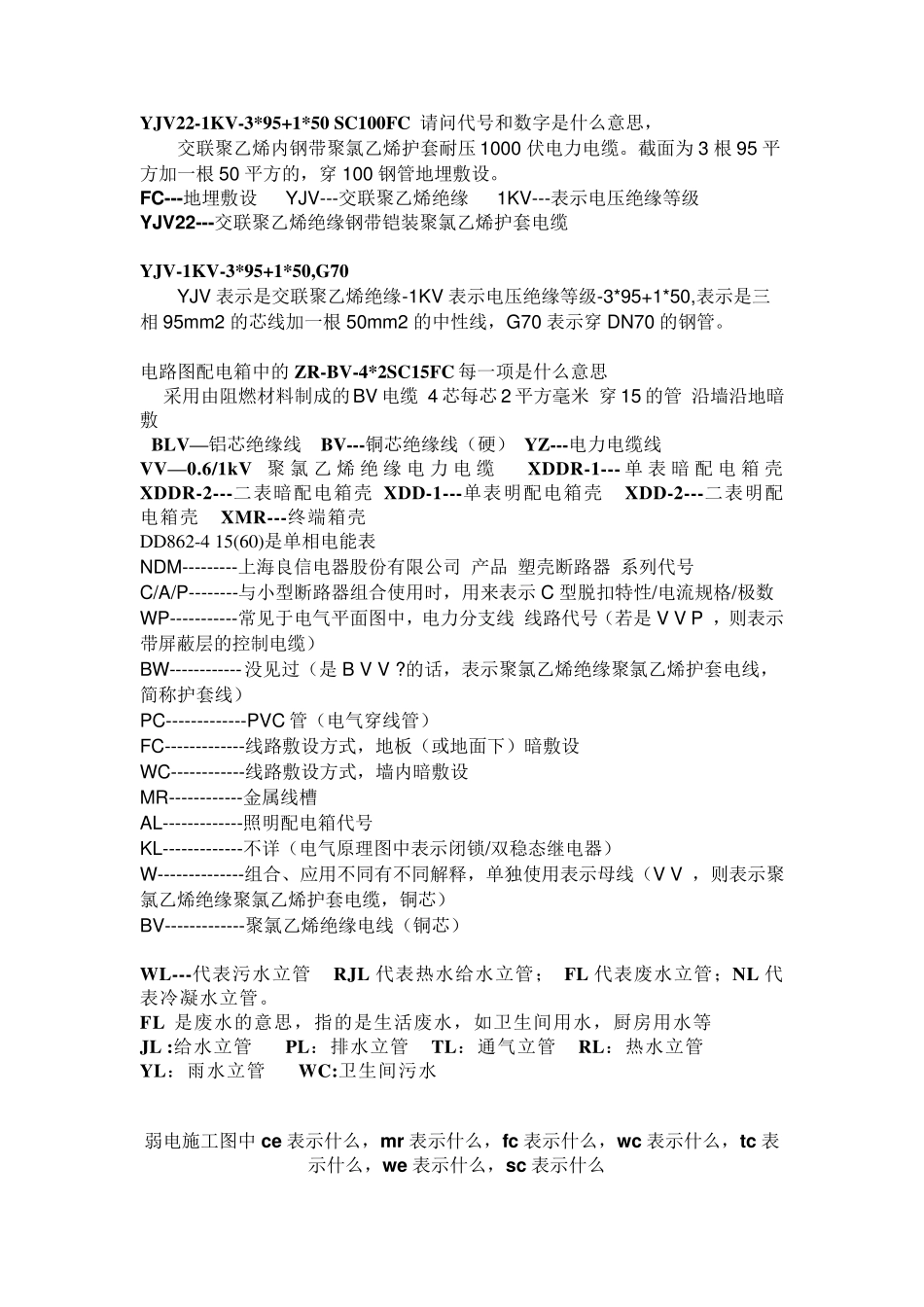

YJV22-1KV-3*95+1*50 SC100FC 请问代号和数字是什么意思， 交联聚乙烯内钢带聚氯乙烯护套耐压 1000 伏电力电缆。截面为 3 根 95 平方加一根 50 平方的，穿 100 钢管地埋敷设。 FC---地埋敷设 YJV---交联聚乙烯绝缘 1KV---表示电压绝缘等级 YJV22---交联聚乙烯绝缘钢带铠装聚氯乙烯护套电缆 YJV-1KV-3*95+1*50,G70 YJV 表示是交联聚乙烯绝缘-1KV 表示电压绝缘等级-3*95+1*50,表示是三相 95m m 2 的芯线加一根 50m m 2 的中性线，G70 表示穿 DN70 的钢管。 电路图配电箱中的 ZR-BV-4*2SC15FC 每一项是什么意思 采用由阻燃材料制成的BV 电缆 4 芯每芯 2 平方毫米 穿 15 的管 沿墙沿地暗敷 BLV—铝芯绝缘线 BV---铜芯绝缘线（硬） YZ---电力电缆线 VV—0.6/1kV 聚 氯 乙 烯 绝 缘 电 力 电 缆 XDDR-1--- 单 表 暗 配 电 箱 壳 XDDR-2---二表暗配电箱壳 XDD-1---单表明配电箱壳 XDD-2---二表明配电箱壳 XMR---终端箱壳 D D 862-4 15(60)是单相电能表 NDM---------上海良信电器股份有限公司 产品 塑壳断路器 系列代号 C/A/P--------与小型断路器组合使用时，用来表示 C 型脱扣特性/电流规格/极数 WP-----------常见于电气平面图中，电力分支线 线路代号（若是 V V P ，则表示带屏蔽层的控制电缆） BW------------没见过（是 B V V ?的话，表示聚氯乙烯绝缘聚氯乙烯护套电线，简称护套线） PC-------------PVC 管（电气穿线管） FC-------------线路敷设方式，地板（或地面下）暗敷设 WC------------线路敷设方式，墙内暗敷设 MR------------金属线槽 AL-------------照明配电箱代号 KL-------------不详（电气原理图中表示闭锁/双稳态继电器） W--------------组合、应用不同有不同解释，单独使用表示母线（V V ，则表示聚氯乙烯绝缘聚氯乙烯护套电缆，铜芯） BV-------------聚氯乙烯绝缘电线（铜芯） WL---代表污水立管 RJL 代表热水给水立管； FL 代表废水立管；NL 代表冷凝水立管。 FL 是废水的意思，指的是生活废水，如卫生间用水，厨房用水等 JL :给水立管 PL：排水立管 TL：通气立管 RL：热水立管 YL：雨水立管 WC:卫生间污水 弱电施工图中 ce 表示什么，mr 表示什么，fc 表示什么，w c 表示什么，tc 表示什么，w e 表示什么，sc 表示什么 2009-11-21 10:47:41| 分类： 弱电材料 | 标签： |字号大中...
