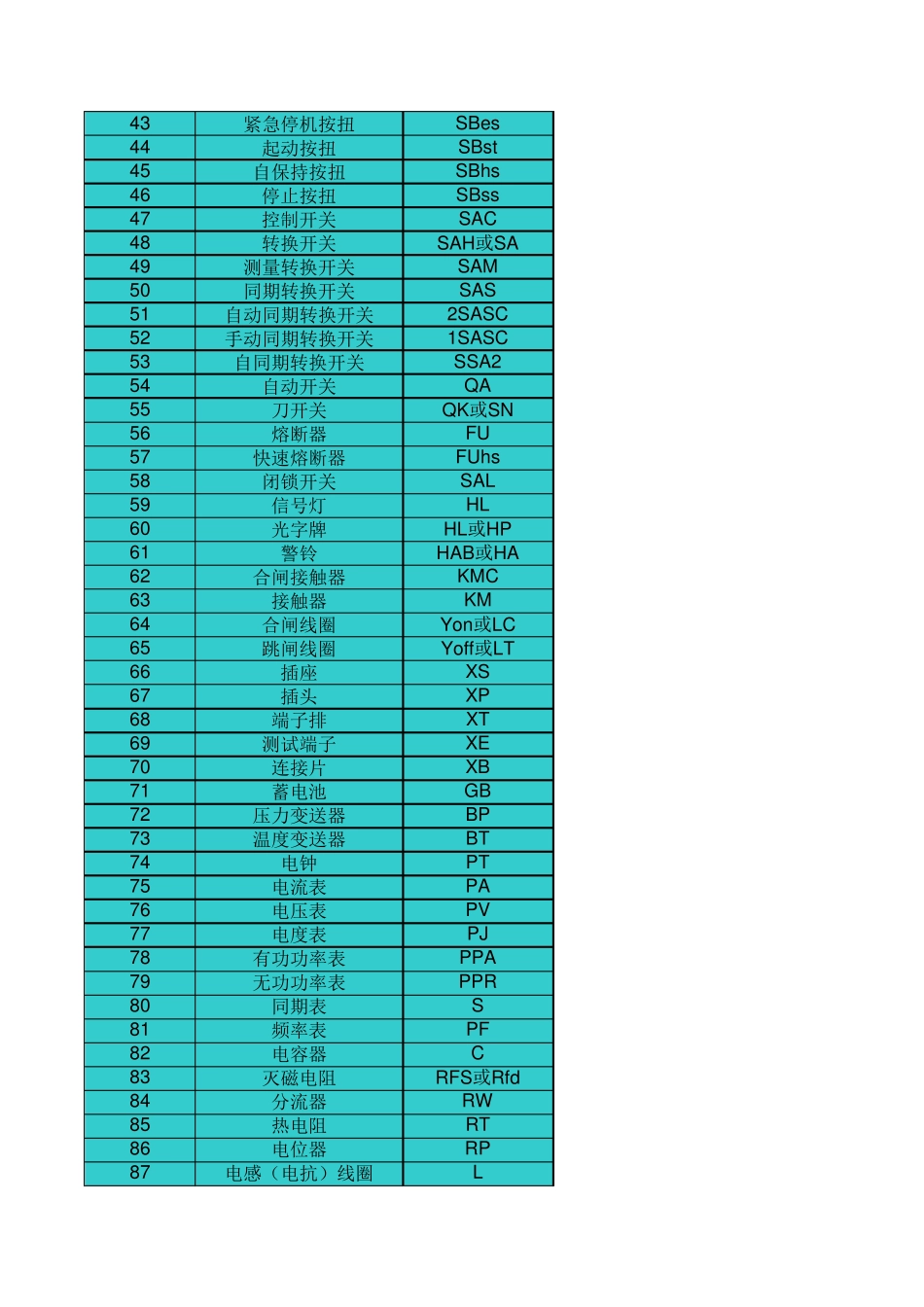

电气元件符号大全序号元件名称新符号1继电器K2电流继电器KA3负序电流继电器KAN4零序电流继电器KAZ5电压继电器KV6正序电压继电器KVP7负序电压继电器KVN8零序电压继电器KVZ9时间继电器KT10功率继电器KP11差动继电器KD12信号继电器KS13信号冲击继电器KAI14继电器KC15热继电器KR16阻抗继电器KI17温度继电器KTP18瓦斯继电器KG19合闸继电器KCR或KON20跳闸继电器KTR21合闸继电器KCP22跳闸继电器KTP23电源监视继电器KVS24压力监视继电器KVP25电压继电器KVM26事故信号继电器KCA27继电保护跳闸出口继电器KOU28手动合闸继电器KCRM29手动跳闸继电器KTPM30加速继电器KAC或KCL31复归继电器KPE32闭锁继电器KLA或KCB33同期检查继电器KSY34自动准同期装置ASA35自动重合闸装置ARE36自动励磁调节装置AVR或AAVR37备用电源自动投入装置AATS或RSAD38按扭SB39合闸按扭SBC40跳闸按扭SBT41复归按扭SBre或SBR42试验按扭SBte43紧急停机按扭SBes44起动按扭SBst45自保持按扭SBhs46停止按扭SBss47控制开关SAC48转换开关SAH或SA49测量转换开关SAM50同期转换开关SAS51自动同期转换开关2SASC52手动同期转换开关1SASC53自同期转换开关SSA254自动开关QA55刀开关QK或SN56熔断器FU57快速熔断器FUhs58闭锁开关SAL59信号灯HL60光字牌HL或HP61警铃HAB或HA62合闸接触器KMC63接触器KM64合闸线圈Yon或LC65跳闸线圈Yoff或LT66插座XS67插头XP68端子排XT69测试端子XE70连接片XB71蓄电池GB72压力变送器BP73温度变送器BT74电钟PT75电流表PA76电压表PV77电度表PJ78有功功率表PPA79无功功率表PPR80同期表S81频率表PF82电容器C83灭磁电阻RFS或Rfd84分流器RW85热电阻RT86电位器RP87电感（电抗）线圈L88电流互感器TA89电压互感器TV9010KV电压互感器TV9135KV电压互感器TV92110KV电压互感器TV93断路器QF94隔离开关QS95电力变压器TM96同步发电机GS97交流电动机MA98直流电动机MD99电压互感器二次回路小母线100同期电压小母线（待并）WST或WVB101同期电压小母线（运行）WOS`或WVBn102准同期合闸小母线1WSC,2WSC,3WSC1WPO,2WPO,3WPO1THM,2THM,3THM103控制电源小母线+WC,-WC104信号电源小母线+WS,-WS105合闸电源小母线+WON,-WON106事故信号小母线WFA107零序电压小母线WVBz108电流表PA109电压表PV110有功电度表PJ111无功电度表PJR112频率表PF113相位表PPA114最大需量表(负荷监控仪)PM115功率因数表PPF116有功功率表PW117无功功率表PR118无功电流表PAR119声信号HA120光信号HS121指示灯HL122红色灯HR123绿色灯HG124...
