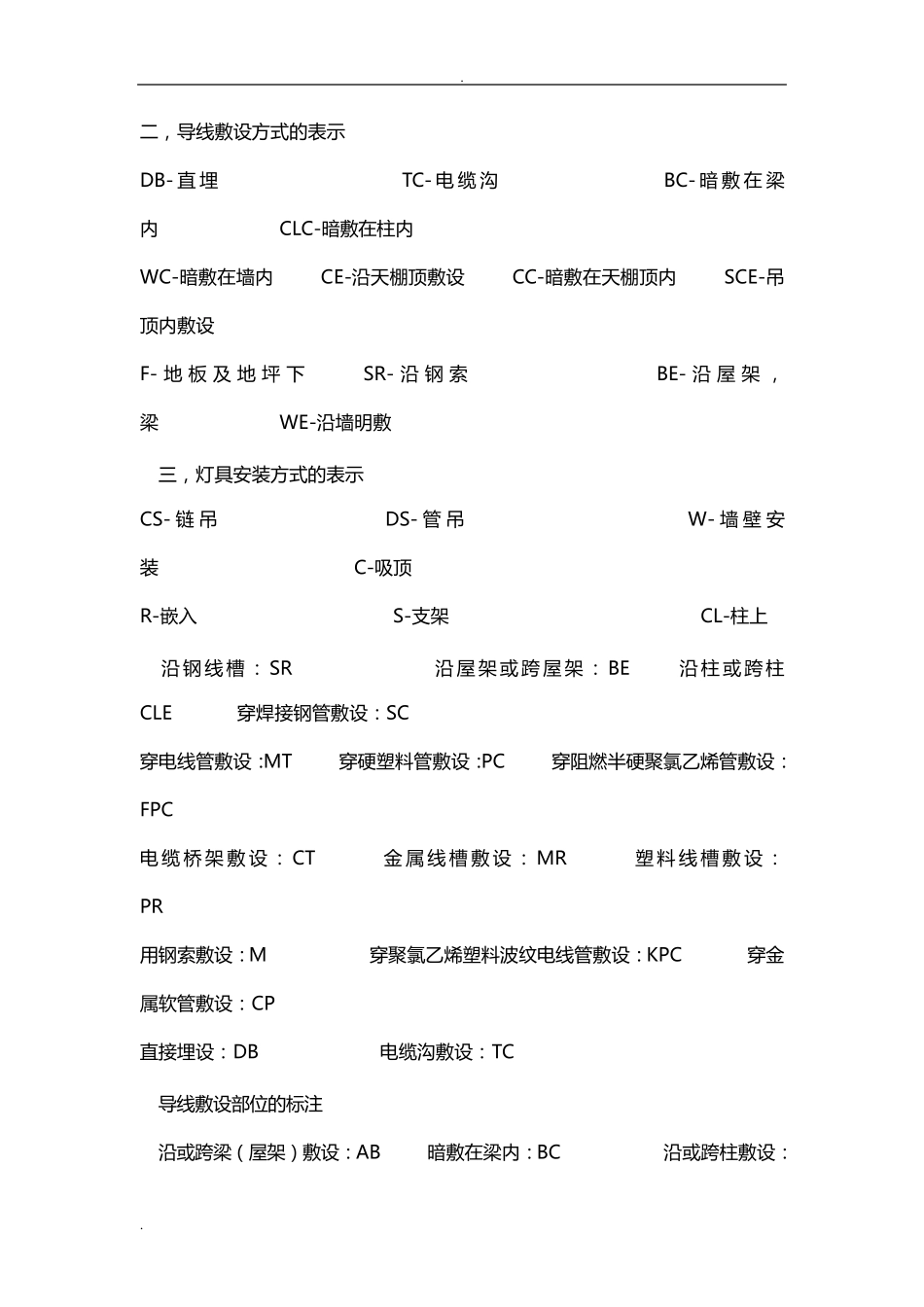

. . 电 气 安 装 符 号 表 示 方 法 一 、电 线穿线管一 般有： PVC 管：PC20 焊接钢管：SC20 扣压式镀锌薄壁电 线管：KBG20 紧定式镀锌薄壁电 线管：JDG20 二、电 气 设计施工图中常用线路敷设方 式： SR： 沿钢线槽敷设 BE： 沿屋架或跨屋架敷设 CLE：沿柱或跨柱敷设 WE： 沿墙面敷设 CE： 沿天棚面或顶棚面敷设 ACE：在能进入人的吊顶内敷设 BC： 暗敷设在梁内 CLC：暗敷设在柱内 WC： 暗敷设在墙内 CC： 暗敷设在顶棚内 ACC：暗敷设在不能进入的顶棚内 FC： 暗敷设在地面内 SCE：吊顶内敷设,要穿金属管 一 ，导线穿管表 示 SC-焊接钢管 MT-电 线管 PC-PVC 塑料硬管 FPC-阻燃塑料硬管 CT-桥架 MR-金属线槽 M-钢索 CP-金属软管 PR-塑料线槽 RC-镀锌钢管 . . 二 ， 导 线 敷 设 方 式 的 表 示 DB- 直 埋 TC- 电 缆 沟 BC- 暗 敷 在 梁内 CLC-暗 敷 在 柱 内 WC-暗 敷 在 墙 内 CE-沿 天 棚 顶 敷 设 CC-暗 敷 在 天 棚 顶 内 SCE-吊顶 内 敷 设 F- 地板及地坪下 SR- 沿钢索 BE- 沿屋架，梁 WE-沿 墙 明 敷 三， 灯具安装方 式 的 表 示 CS- 链 吊 DS- 管 吊 W- 墙 壁 安装 C-吸顶 R-嵌入 S-支架 CL-柱 上 沿 钢 线 槽 ： SR 沿 屋 架 或 跨 屋 架 ： BE 沿 柱 或 跨 柱CLE 穿焊接钢 管敷 设 ：SC 穿电 线 管敷 设 ：MT 穿硬塑料管敷 设 ：PC 穿阻燃半硬聚氯乙烯管敷 设 ：FPC 电 缆 桥 架 敷 设 ： CT 金 属 线 槽 敷 设 ： MR 塑 料 线 槽 敷 设 ：PR 用钢 索 敷 设 ：M 穿聚氯乙烯塑料波纹电 线 管敷 设 ：KPC 穿金属软管敷 设 ：CP 直 接埋 设 ：DB 电 缆 沟 敷 设 ：TC 导 线 敷 设 部位的 标注 沿 或跨梁 （屋 架 ）敷 设 ：AB 暗 敷 在 梁 内 ：BC 沿 或跨柱 敷 设 ：. . AC 暗 敷 设 在 柱 内 ： CLC 沿 墙 面 敷 设 ： WS 暗 敷 设 在 墙 内 ： WC 沿 天 棚或 顶 板 面 敷 设 ： CE 暗 敷 设 在 屋 面 或 顶 板 内 ：CC 吊 顶 内 敷 设 ： SCE 地 板 或 地 面 下 敷 设 ：FC ZCN-BV-2*2.5 PC20 CC 两 根 2.5 平 方 阻 燃 耐 火 铜 芯 电 线 穿 直 径 为 20mm 的 硬 塑 料 管...
