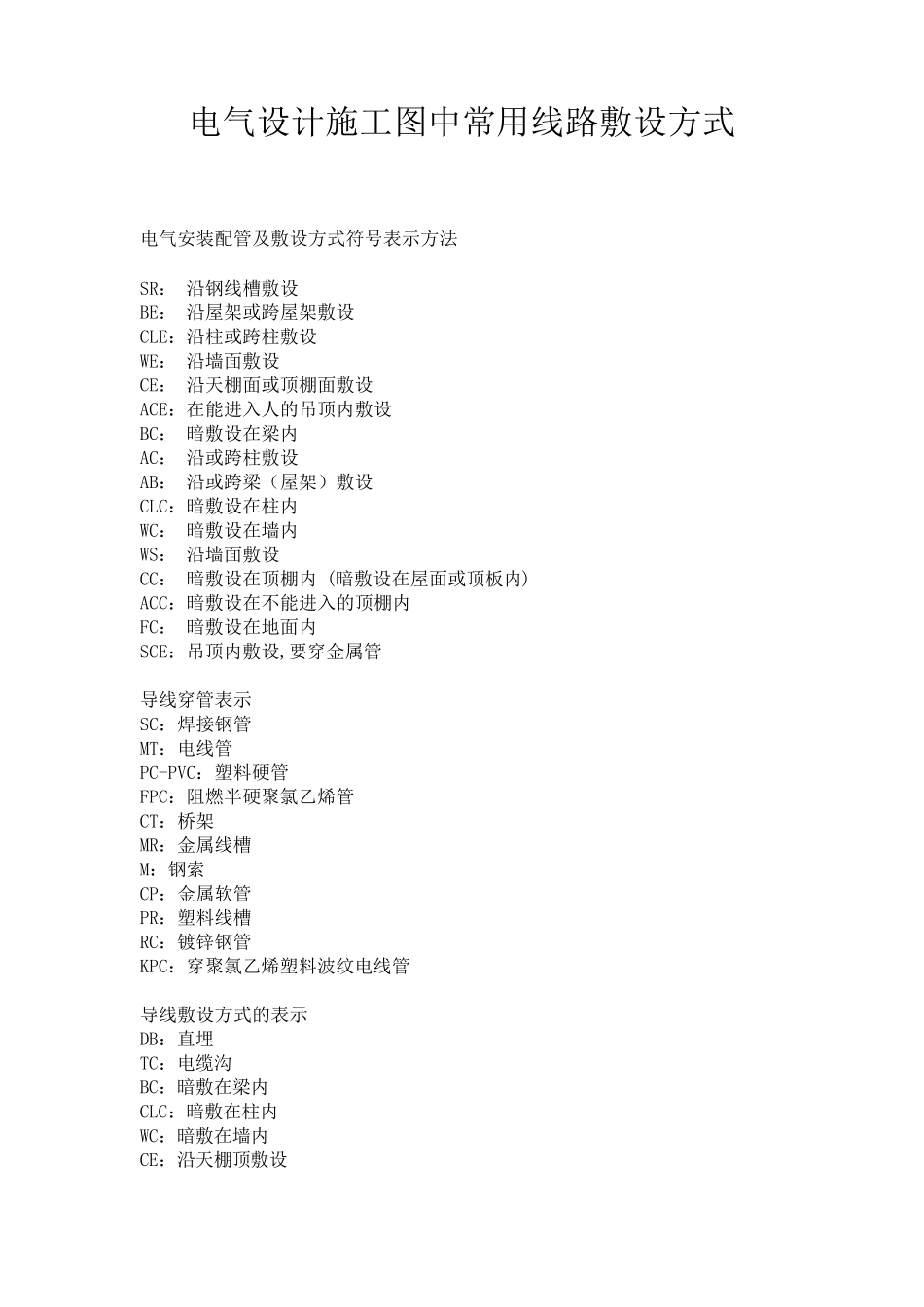

电气设计施工图中常用线路敷设方式 电气安装配管及敷设方式符号表示方法 SR： 沿钢线槽敷设 BE： 沿屋架或跨屋架敷设 CLE：沿柱或跨柱敷设 WE： 沿墙面敷设 CE： 沿天棚面或顶棚面敷设 ACE：在能进入人的吊顶内敷设 BC： 暗敷设在梁内 AC： 沿或跨柱敷设 AB： 沿或跨梁（屋架）敷设 CLC：暗敷设在柱内 WC： 暗敷设在墙内 WS： 沿墙面敷设 CC： 暗敷设在顶棚内 (暗敷设在屋面或顶板内) ACC：暗敷设在不能进入的顶棚内 FC： 暗敷设在地面内 SCE：吊顶内敷设,要穿金属管 导线穿管表示 SC：焊接钢管 MT：电线管 PC-PVC：塑料硬管 FPC：阻燃半硬聚氯乙烯管 CT：桥架 MR：金属线槽 M：钢索 CP：金属软管 PR：塑料线槽 RC：镀锌钢管 KPC：穿聚氯乙烯塑料波纹电线管 导线敷设方式的表示 DB：直埋 TC：电缆沟 BC：暗敷在梁内 CLC：暗敷在柱内 WC：暗敷在墙内 CE：沿天棚顶敷设 CC：暗敷在天棚顶内 SCE：吊顶内敷设 F：地板及地坪下 SR：沿钢索 BE：沿屋架，梁 WE：沿墙明敷 灯具安装方式的表示 CS：链吊 DS：管吊 W：墙壁安装 C：吸顶 R：嵌入 S：支架 CL：柱上 断路器型号介绍 HSM8-63C/3P DTQ30-32/2P 这两个应该是两种塑壳断路器的型号， HSM8-63C/3P 适用于照明回路中，为3 极开关，额定电流为63A（3 联开关） DTQ30-32/2P 也是塑壳断路器的一种，额定电流32A，2 极开关 电线穿线管一般有： PVC 管：PC20、 焊接钢管：SC20、 扣压式镀锌薄壁电线管：K BG20 紧定式镀锌薄壁电线管：JDG20 静置设备与工艺金属结构制作安装工程-容器 金属结构, 工艺, 容器, 工程, 设备 可以加工、处理或贮存物质的容器或包壳结构的设备统称为容器，如压力容器、反应器、换热器等。 容器一般是由简体（又称壳体）、封头（又称端盖）及其附件（法兰、支座、接管、人孔、视镜、液面计）所组成。容器根据形状，容器主要有圆筒形、球形、矩形三种。 矩形容器由平板焊接而 成，制造 简便 ，但 承 压能 力差 ，只 用作小 型常 压储 槽 。球形容量 由数 块 弓 形板拼 焊而 成，承 压能 力好 ，但 由于安置内件不 方便 和 制造工艺复 杂 ，故 一般用作内部 定压力的大 中型储 罐 。圆筒形容器是由圆柱形筒体和 各 种成形封头所组成，作为容器主体的圆筒，制造 容易 ，安装内件方便 ，而且 承 压能 力较 好 ，因 此 这类 容器被 广 泛 应...
