电气装备用电线电缆选用要求

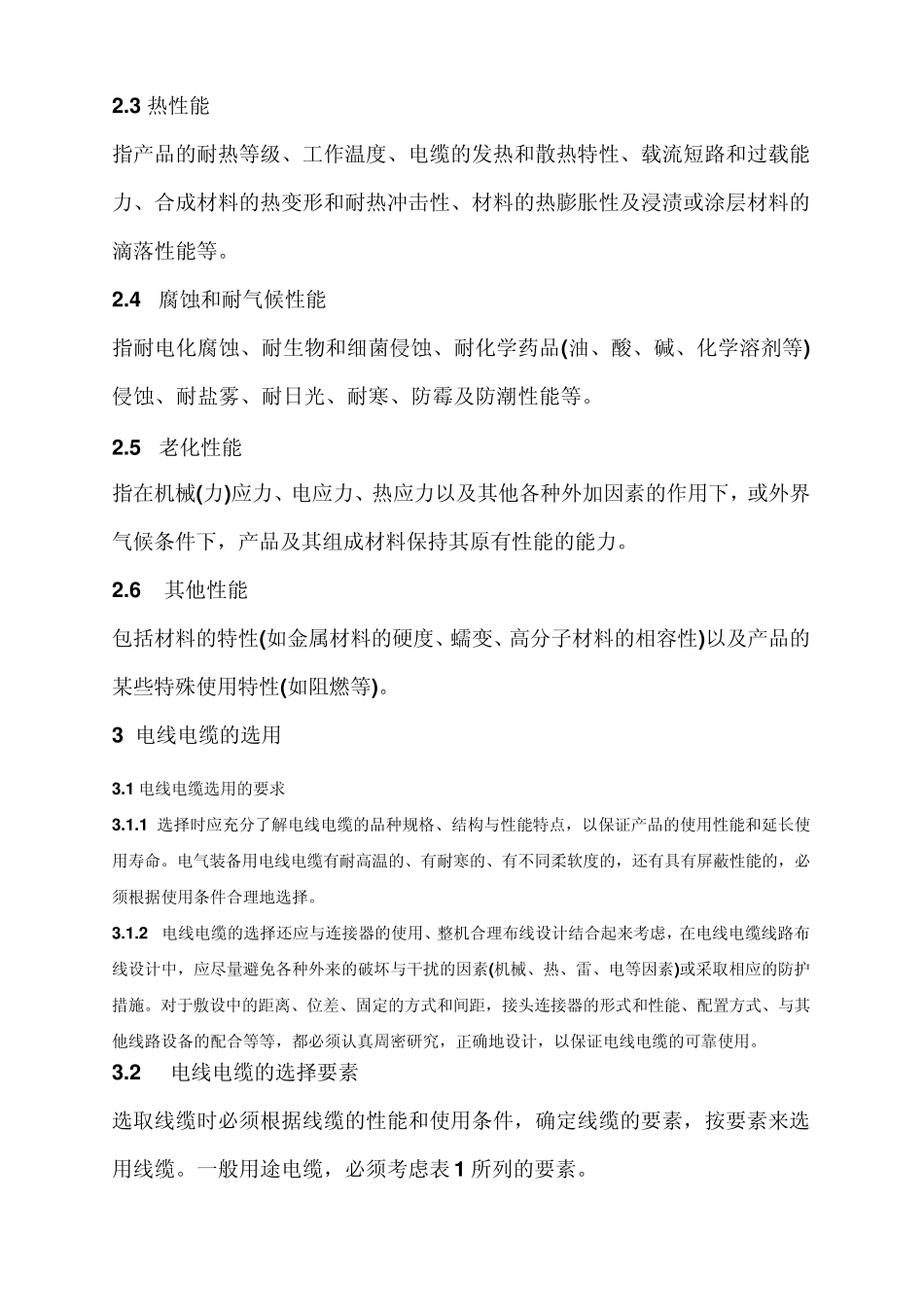

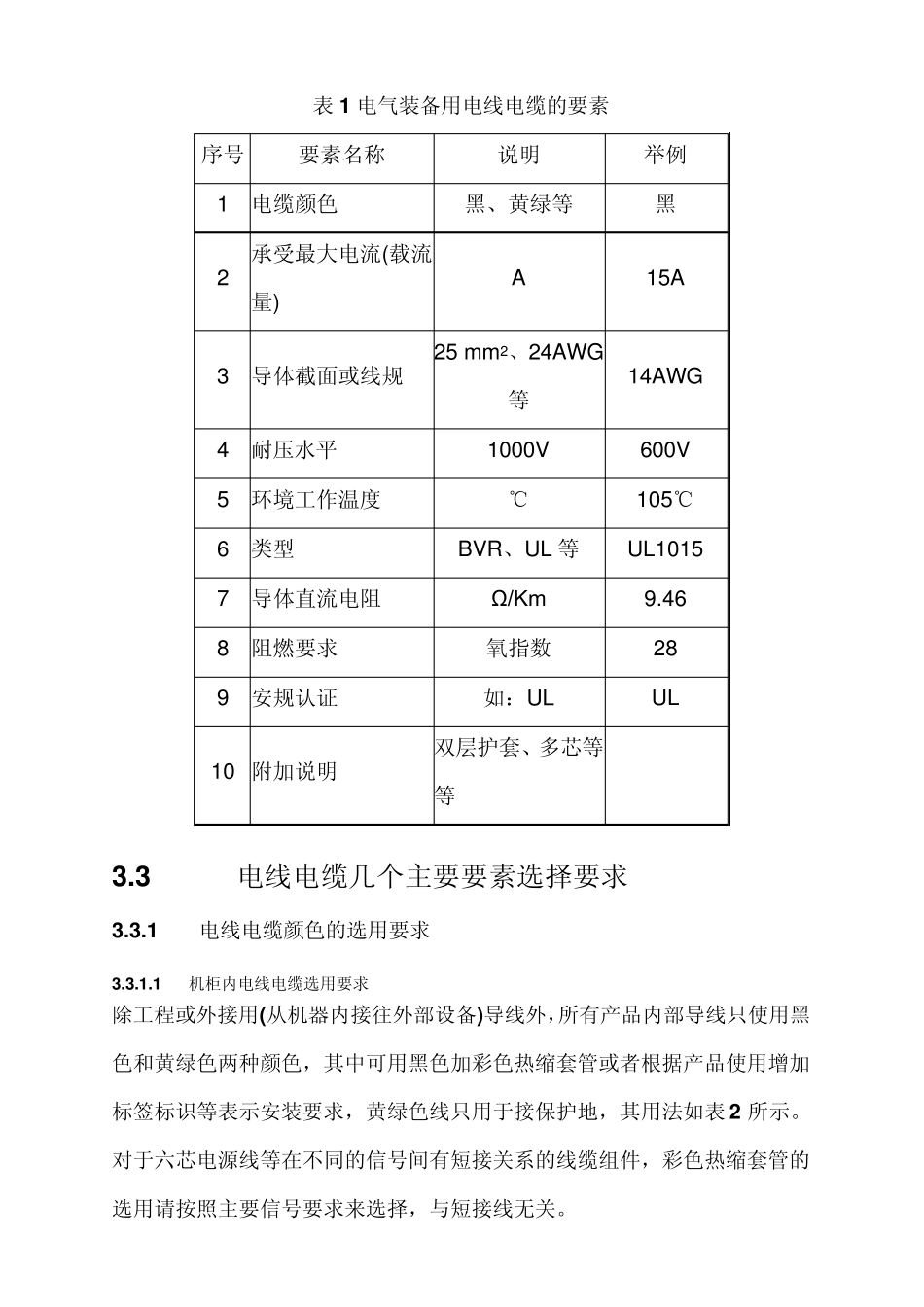

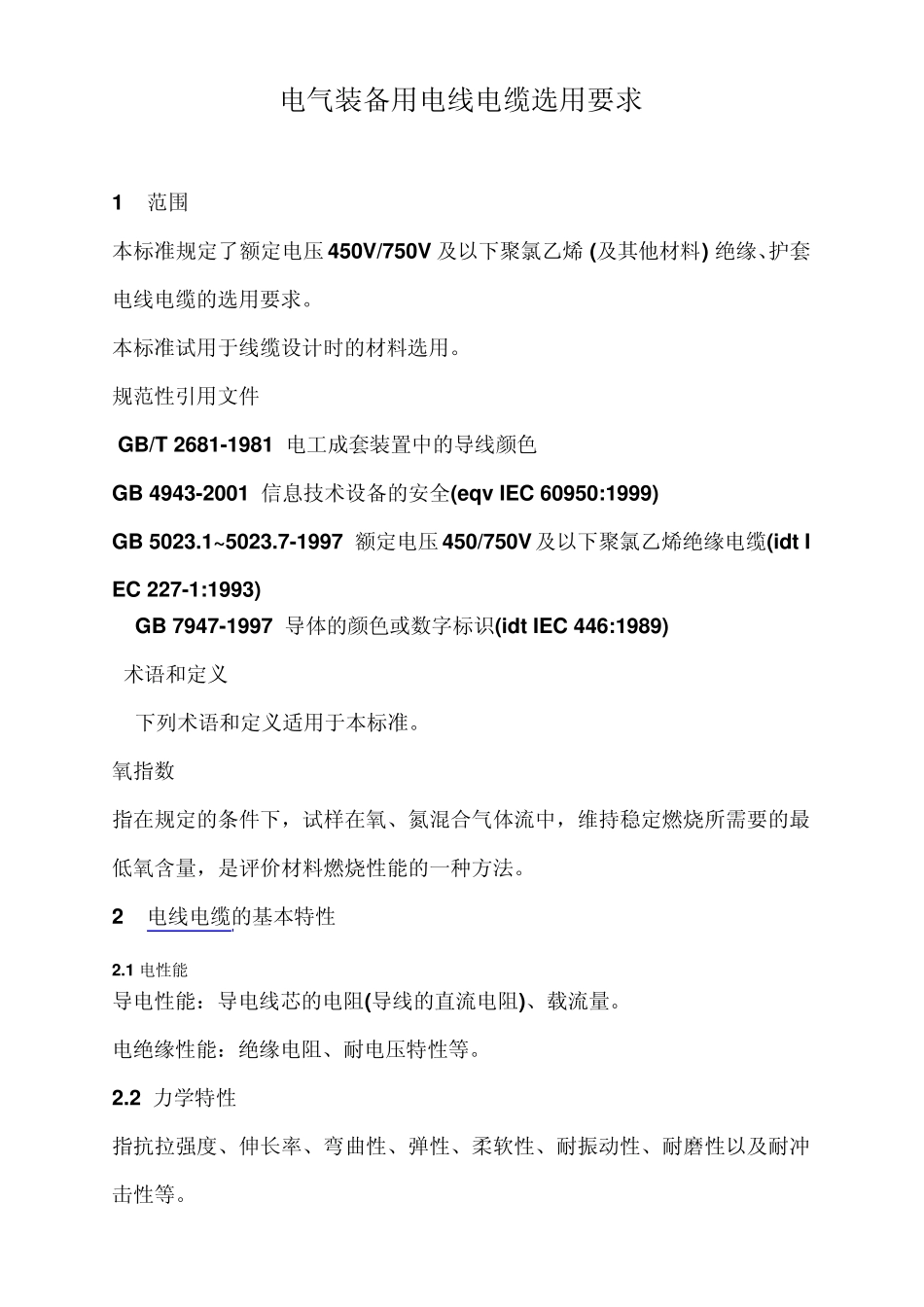

电气装备用电线电缆选用要求 1 范围 本标准规定了额定电压450V/750V 及以下聚氯乙烯 (及其他材料) 绝缘、护套电线电缆的选用要求。 本标准试用于线缆设计时的材料选用。 规范性引用文件 GB/T 2681-1981 电工成套装置中的导线颜色 GB 4943-2001 信息技术设备的安全(eqv IEC 60950:1999) GB 5023.1~5023.7-1997 额定电压450/750V及以下聚氯乙烯绝缘电缆(idt IEC 227-1:1993) GB 7947-1997 导体的颜色或数字标识(idt IEC 446:1989) 术语和定义 下列术语和定义适用于本标准。 氧指数 指在规定的条件下，试样在氧、氮混合气体流中，维持稳定燃烧所需要的最低氧含量，是评价材料燃烧性能的一种方法。 2 电线电缆的基本特性 2.1 电性能 导电性能：导电线芯的电阻(导线的直流电阻)、载流量。 电绝缘性能：绝缘电阻、耐电压特性等。 2.2 力学特性 指抗拉强度、伸长率、弯曲性、弹性、柔软性、耐振动性、耐磨性以及耐冲击性等。 2 .3 热性能 指产品的耐热等级、工作温度、电缆的发热和散热特性、载流短路和过载能力、合成材料的热变形和耐热冲击性、材料的热膨胀性及浸渍或涂层材料的滴落性能等。 2 .4 腐蚀和耐气候性能 指耐电化腐蚀、耐生物和细菌侵蚀、耐化学药品(油、酸、碱、化学溶剂等)侵蚀、耐盐雾、耐日光、耐寒、防霉及防潮性能等。 2 .5 老化性能 指在机械(力)应力、电应力、热应力以及其他各种外加因素的作用下，或外界气候条件下，产品及其组成材料保持其原有性能的能力。 2 .6 其他性能 包括材料的特性(如金属材料的硬度、蠕变、高分子材料的相容性)以及产品的某些特殊使用特性(如阻燃等)。 3 电线电缆的选用 3 .1 电线电缆选用的要求 3 .1 .1 选择时应充分了解电线电缆的品种规格、结构与性能特点，以保证产品的使用性能和延长使用寿命。电气装备用电线电缆有耐高温的、有耐寒的、有不同柔软度的，还有具有屏蔽性能的，必须根据使用条件合理地选择。 3 .1 .2 电线电缆的选择还应与连接器的使用、整机合理布线设计结合起来考虑，在电线电缆线路布线设计中，应尽量避免各种外来的破坏与干扰的因素(机械、热、雷、电等因素)或采取相应的防护措施。对于敷设中的距离、位差、固定的方式和间距，接头连接器的形式和性能、配置方式、与其他线路设备的配合等等，都必须认真周密研究，正确地设计，以保证电线电缆的可靠使用。 3 .2 电线电缆的选择要素 选取线缆时必须根据线缆...
