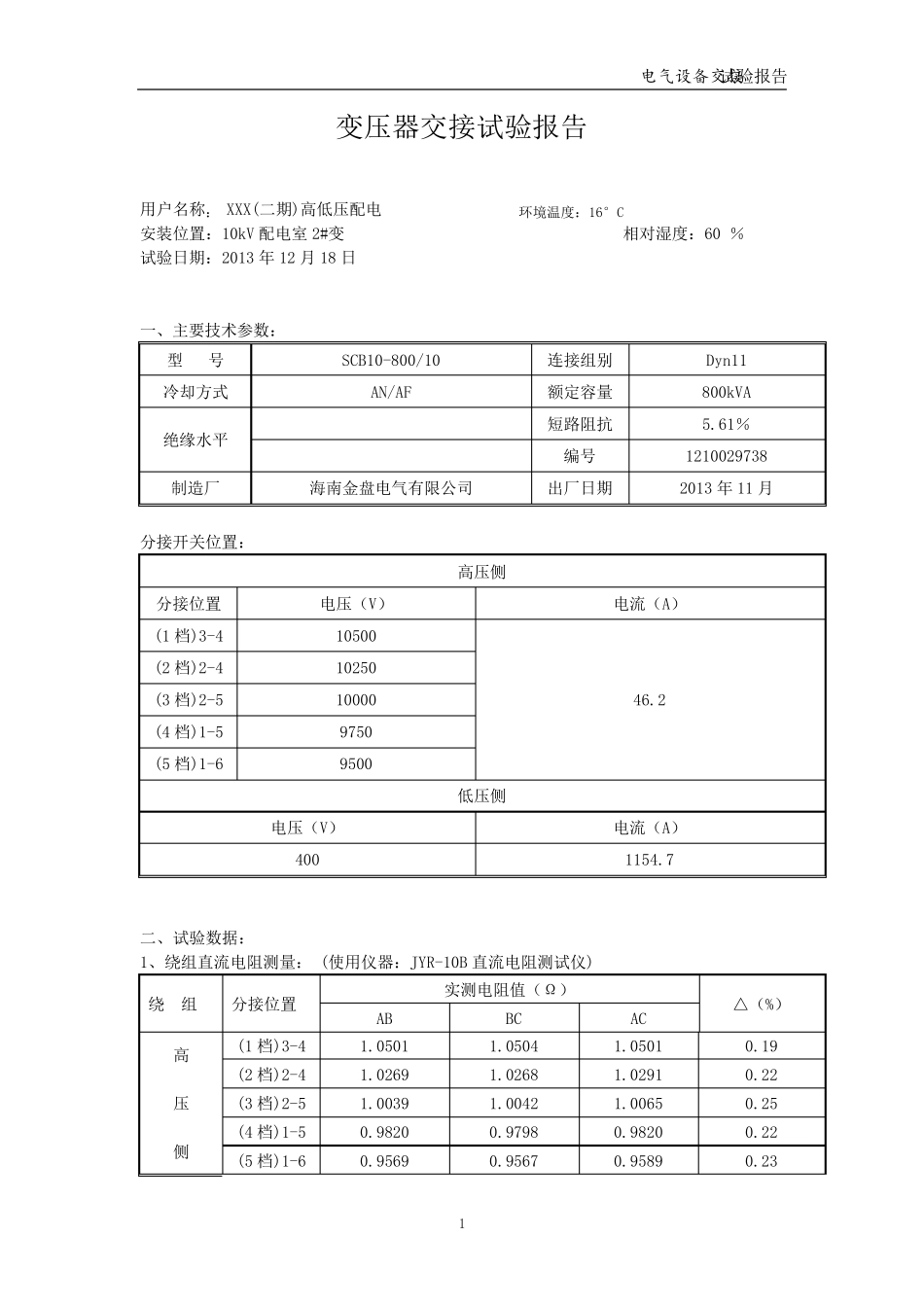

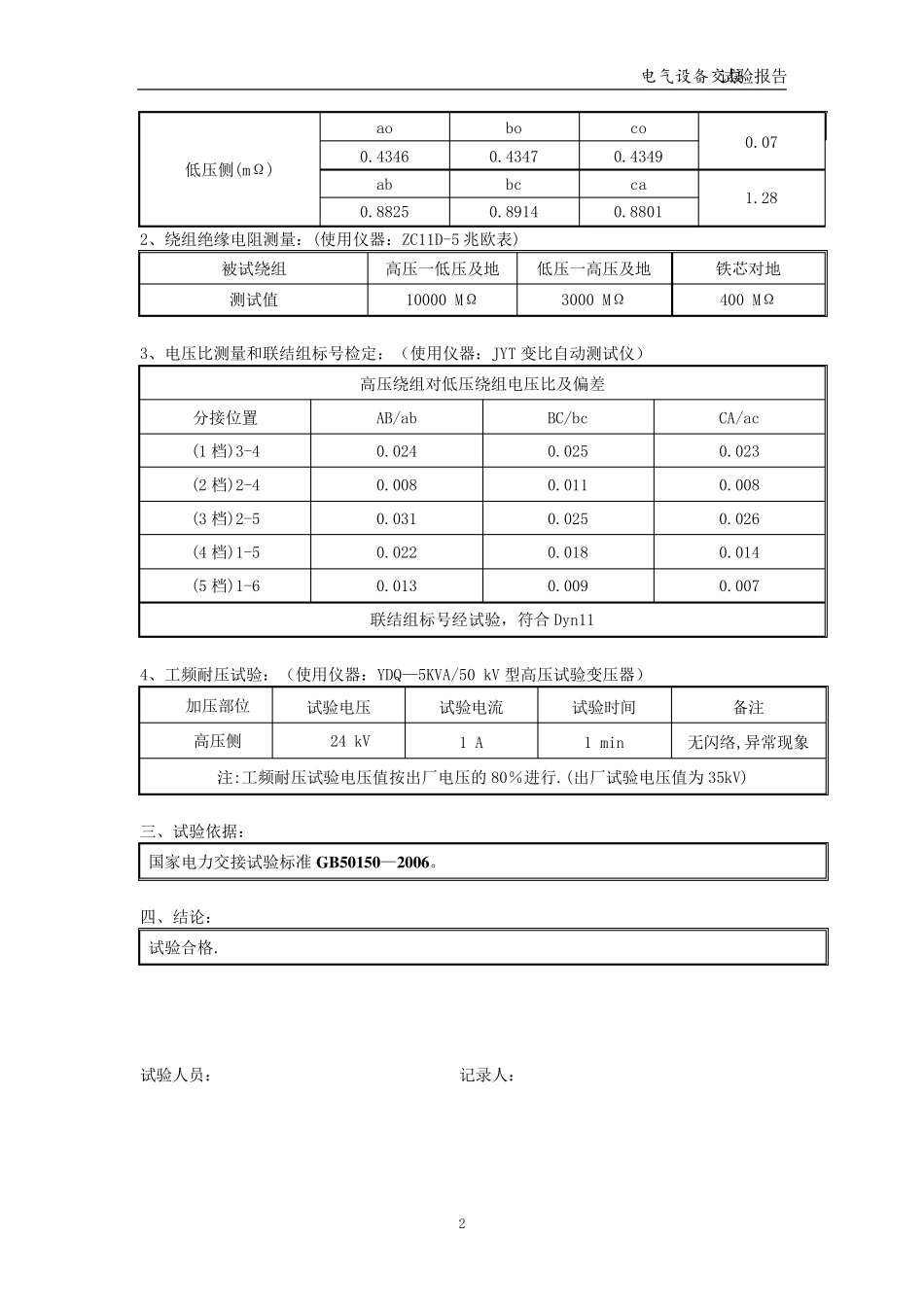

电气设备交接试验报告 1 变压器交接试验报告 用户名称： XXX(二期)高低压配电 环境温度：16°C 安装位置：10kV 配电室 2#变 相对湿度：60 ％ 试验日期：2013 年 12 月 18 日 一、主要技术参数： 型 号 SCB10-800/10 连接组别 Dyn11 冷却方式 AN/AF 额定容量 800kVA 绝缘水平 短路阻抗 5.61％ 编号 1210029738 制造厂 海南金盘电气有限公司 出厂日期 2013 年 11 月 分接开关位置： 高压侧 分接位置 电压（V） 电流（A） (1 档)3-4 10500 46.2 (2 档)2-4 10250 (3 档)2-5 10000 (4 档)1-5 9750 (5 档)1-6 9500 低压侧 电压（V） 电流（A） 400 1154.7 二、试验数据： 1、绕组直流电阻测量： (使用仪器：JYR-10B 直流电阻测试仪) 绕 组 分接位置 实测电阻值（Ω） △（%） AB BC AC 高 压 侧 (1 档)3-4 1.0501 1.0504 1.0501 0.19 (2 档)2-4 1.0269 1.0268 1.0291 0.22 (3 档)2-5 1.0039 1.0042 1.0065 0.25 (4 档)1-5 0.9820 0.9798 0.9820 0.22 (5 档)1-6 0.9569 0.9567 0.9589 0.23 电气设备交接试验报告 2 低压侧(mΩ) ao bo co 0.07 0.4346 0.4347 0.4349 ab bc ca 1.28 0.8825 0.8914 0.8801 2、绕组绝缘电阻测量：(使用仪器：ZC11D-5 兆欧表) 被试绕组 高压一低压及地 低压一高压及地 铁芯对地 测试值 10000 MΩ 3000 MΩ 400 MΩ 3、电压比测量和联结组标号检定：（使用仪器：JYT 变比自动测试仪） 高压绕组对低压绕组电压比及偏差 分接位置 AB/ab BC/bc CA/ac (1 档)3-4 0.024 0.025 0.023 (2 档)2-4 0.008 0.011 0.008 (3 档)2-5 0.031 0.025 0.026 (4 档)1-5 0.022 0.018 0.014 (5 档)1-6 0.013 0.009 0.007 联结组标号经试验，符合 Dyn11 4、工频耐压试验：（使用仪器：YDQ—5KVA/50 kV 型高压试验变压器） 加压部位 试验电压 试验电流 试验时间 备注 高压侧 24 kV 1 A 1 min 无闪络,异常现象 注:工频耐压试验电压值按出厂电压的 80％进行.(出厂试验电压值为 35kV) 三、试验依据： 国家电力交接试验标准 GB50150—2006。 四、结论： 试验合格. 试验人员： 记录人： 电气设备交接试验报告 3 变压器交接试验报告 用户名称：XXX(二期)高低压供配电 环境温度：16°C 安装位置：10kV 配电室 2#变 相对湿度：60 ％ 试验...
