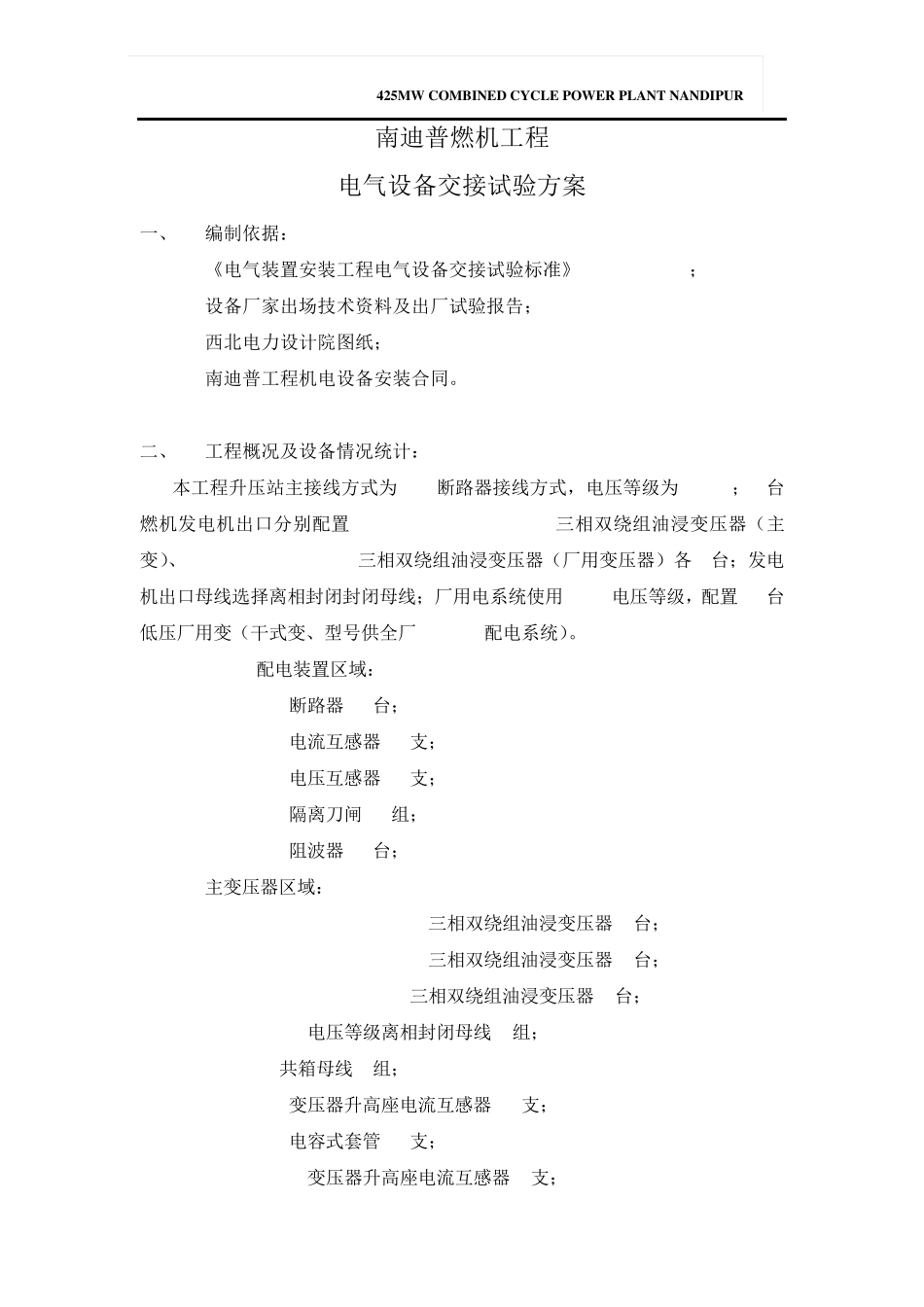

425MW COMBINED CYCLE POWER PLANT NANDIPUR 南迪普燃机工程 电气设备交接试验方案 一、 编制依据： 1. 《电气装置安装工程电气设备交接试验标准》GB50150-2006； 2. 设备厂家出场技术资料及出厂试验报告； 3. 西北电力设计院图纸； 4. 南迪普工程机电设备安装合同。 二、 工程概况及设备情况统计： 本工程升压站主接线方式为 3/2断路器接线方式，电压等级为 132kV；3台燃机发电机出口分别配置 132kV/15.75kV-170MVA三相双绕组油浸变压器（主变）、15.75kV/11kV-20MVA三相双绕组油浸变压器（厂用变压器）各 1台；发电机出口母线选择离相封闭封闭母线；厂用电系统使用 11kV电压等级，配置 17台低压厂用变（干式变、型号供全厂 0.38kV配电系统）。 1. 132kV配电装置区域： 1) 132kV断路器 15台； 2) 132kV电流互感器 45支； 3) 132kV电压互感器 32支； 4) 132kV隔离刀闸 40组； 5) 132kV阻波器 12台； 2. 主变压器区域： 1) 132kV/15.75kV-170MVA三相双绕组油浸变压器 3台； 2) 132kV/15.75kV-240MVA三相双绕组油浸变压器 1台； 3) 15.75kV/11kV-20MVA三相双绕组油浸变压器 3台； 4) 15.75kV电压等级离相封闭母线 4组； 5) 11kV共箱母线 3组； 6) 132kV变压器升高座电流互感器 16支； 7) 132kV电容式套管 16支； 8) 15.75kV变压器升高座电流互感器 9支； 425MW COMBINED CYCLE POWER PLANT NANDIPUR 湖北电建二公司南迪普项目部/施工方案/电气设备试验 1 /1 4 9) 11kV接地电阻柜3套； 10) 11kV高压动力电缆15根（高厂变至厂用配电装置）； 3. 高压厂用电系统： 1) 11kV断路器47台； 2) 11kV电压互感器2组； 3) 11kV避雷器49组； 4) 11kV母线2段； 5) 11kV电流互感器47组 6) 11kV高压动力电缆5根（母线联络）； 7) 11 kV /0.4kV-2000kVA干式变压器2台； 8) 11 kV /0.4kV-1600kVA干式变压器3台； 9) 11 kV /0.4kV-1250kVA干式变压器7台； 10) 11 kV /0.4kV-1000kVA干式变压器2台； 11) 11 kV /0.4kV-500kVA干式变压器3台； 4. 高压厂用辅机： 1) 11kV-1000kW以下高压电动机8台； 2) 11kV-1000kW以上高压电动机9台； 5. 汽机发电机电气系统： 1) 15.75kV汽机发电机电流互感器8组； 2) 15.75kV电压互感器3组； 3) 15.75kV避雷器1组 4) 15.75kV/0.51kV-1500kVA干式变压器1台 5) 15.75kV励磁变电流互感器3组；...
