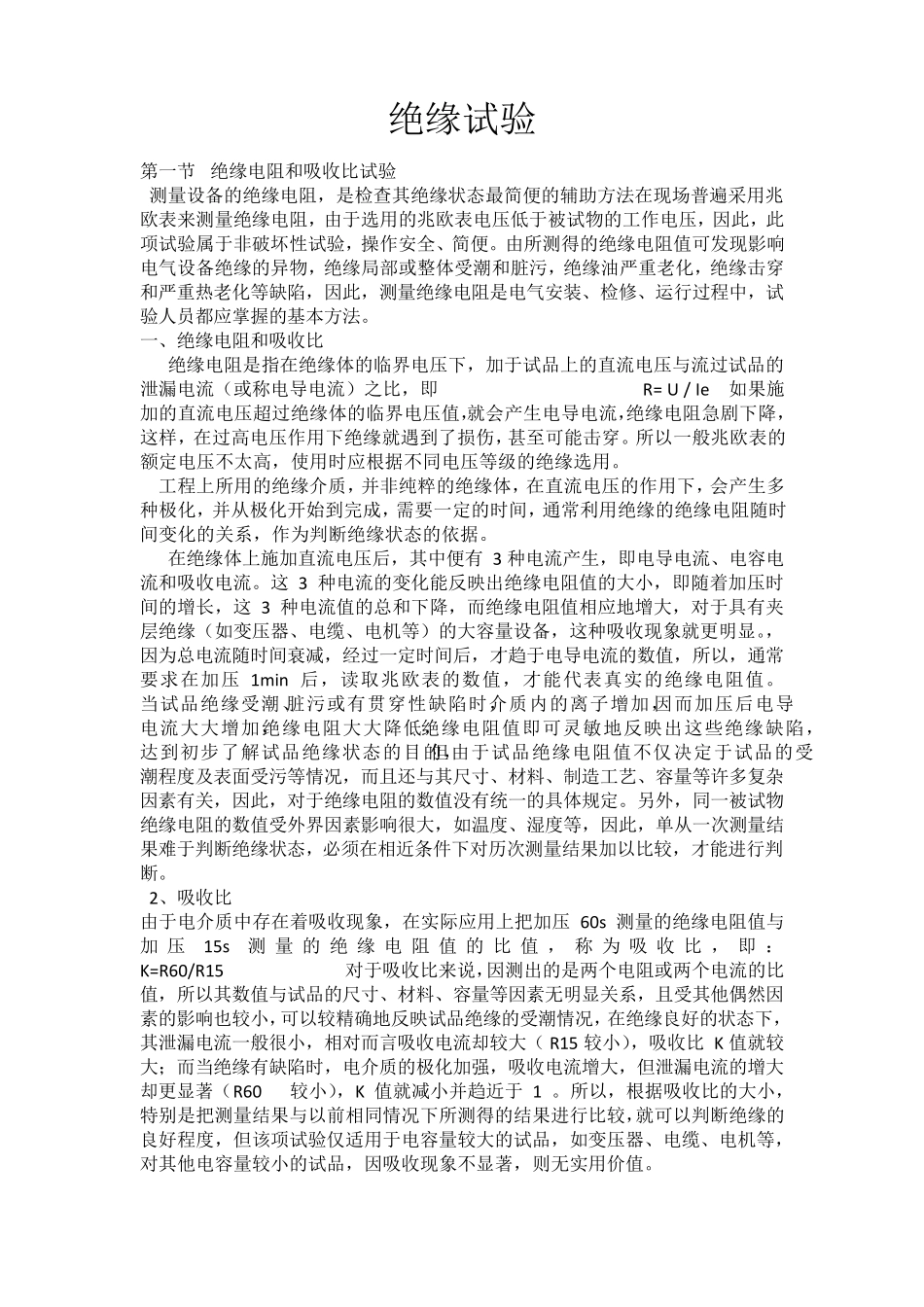

绝缘试验 第一节 绝缘电阻和吸收比试验 测量设备的绝缘电阻，是检查其绝缘状态最简便的辅助方法在现场普遍采用兆欧表来测量绝缘电阻，由于选用的兆欧表电压低于被试物的工作电压，因此，此项试验属于非破坏性试验，操作安全、简便。由所测得的绝缘电阻值可发现影响电气设备绝缘的异物，绝缘局部或整体受潮和脏污，绝缘油严重老化，绝缘击穿和严重热老化等缺陷，因此，测量绝缘电阻是电气安装、检修、运行过程中，试验人员都应掌握的基本方法。 一、绝缘电阻和吸收比 绝缘电阻是指在绝缘体的临界电压下，加于试品上的直流电压与流过试品的泄漏电流（或称电导电流）之比，即 R= U / Ie 如果施加的直流电压超过绝缘体的临界电压值，就会产生电导电流，绝缘电阻急剧下降，这样，在过高电压作用下绝缘就遇到了损伤，甚至可能击穿。所以一般兆欧表的额定电压不太高，使用时应根据不同电压等级的绝缘选用。 工程上所用的绝缘介质，并非纯粹的绝缘体，在直流电压的作用下，会产生多种极化，并从极化开始到完成，需要一定的时间，通常利用绝缘的绝缘电阻随时间变化的关系，作为判断绝缘状态的依据。 在绝缘体上施加直流电压后，其中便有 3 种电流产生，即电导电流、电容电流和吸收电流。这 3 种电流的变化能反映出绝缘电阻值的大小，即随着加压时间的增长，这 3 种电流值的总和下降，而绝缘电阻值相应地增大，对于具有夹层绝缘（如变压器、电缆、电机等）的大容量设备，这种吸收现象就更明显。，因为总电流随时间衰减，经过一定时间后，才趋于电导电流的数值，所以，通常要求在加压1min 后，读取兆欧表的数值，才能代表真实的绝缘电阻值。 当试品绝缘受潮、脏污或有贯穿性缺陷时，介质内的离子增加，因而加压后电导电流大大增加，绝缘电阻大大降低，绝缘电阻值即可灵敏地反映出这些绝缘缺陷，达到初步了解试品绝缘状态的目的，但由于试品绝缘电阻值不仅决定于试品的受潮程度及表面受污等情况，而且还与其尺寸、材料、制造工艺、容量等许多复杂因素有关，因此，对于绝缘电阻的数值没有统一的具体规定。另外，同一被试物绝缘电阻的数值受外界因素影响很大，如温度、湿度等，因此，单从一次测量结果难于判断绝缘状态，必须在相近条件下对历次测量结果加以比较，才能进行判断。 2、吸收比 由于电介质中存在着吸收现象，在实际应用上把加压60s 测量的绝缘电阻值与加 压15s测量的绝缘电阻值 的比值 ，称 为 吸收比，即 ： K=R60/R15...
