电气设备安装施工工艺

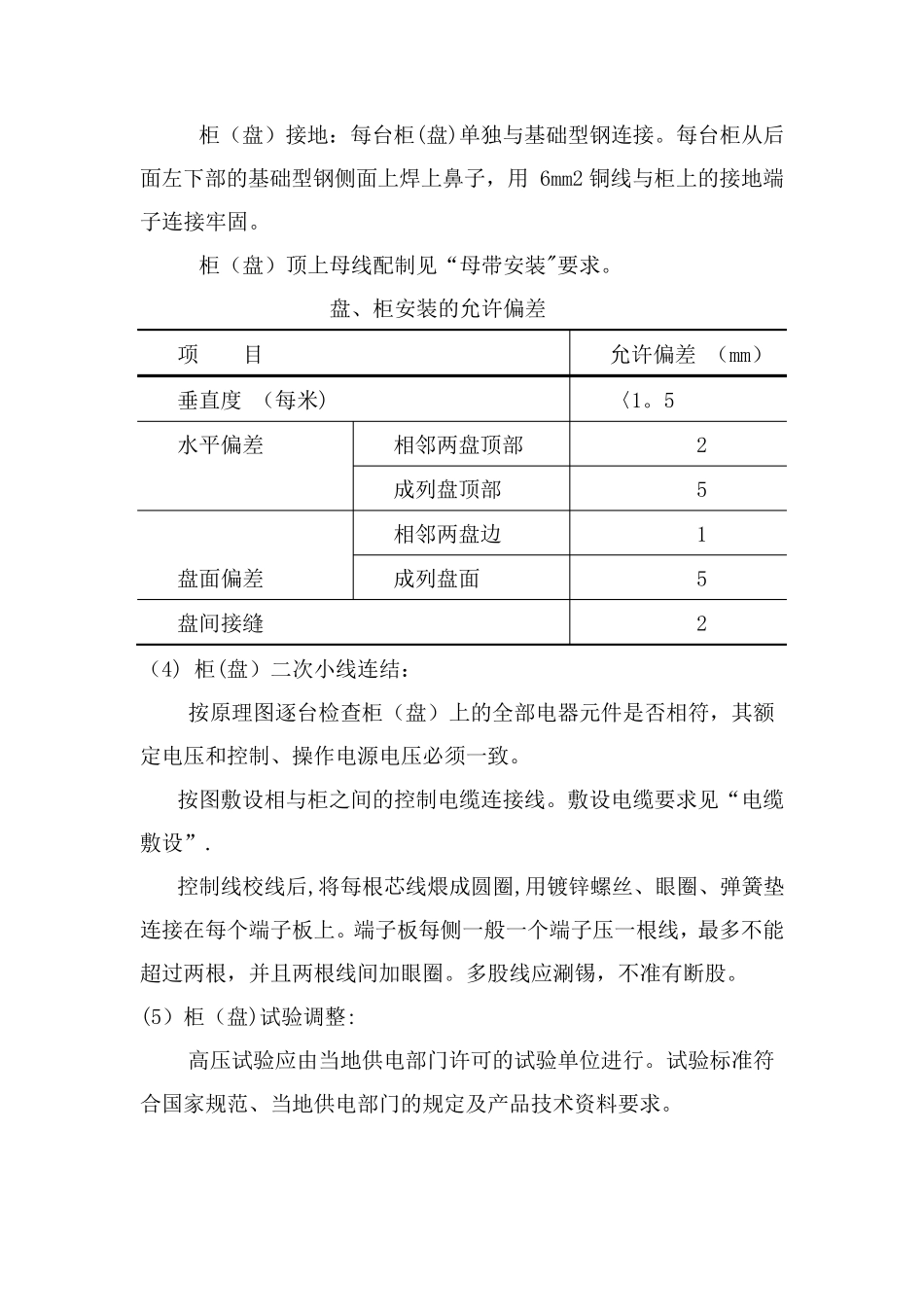

电气设备安装 7.1 主要工序和特殊工序的施工方法 7。1.1 开关柜安装 （1）施工流程 (2)基础型钢安装: 调直型钢。将有弯的型钢调直,然后，按图纸要求预制加工基础型钢架，并刷好防锈漆. 按施工图纸所标位置，将预制好的基础型钢架放在预留铁件上，用水准仪或水平尺找平、找正。找平过程中，需用垫片的地方最多不能超过三片。然后，将基础型钢架、预埋铁件、垫片用电焊焊牢。最终基础型钢顶部宜高出抹平地面 10mm.手车柜按产品技术要求执行。基础型钢安装允许偏差见表。 开关柜试验调整 二次接线安装 母线配置安装 开关柜安装 开关柜安装前检查 基础预埋 到货开箱检查、验收 施工准备 交接试验 基 础 型 钢 安 装 的 允 许 偏 差 项 目 允 许 偏 差 mm/m mm/全 长 不 直 度 〈 1 〈 5 水 平 度 <1 〈 5 位 置 误 差 及 不 平行 度 <5 注 :环 形 布 置 按 设 计 要 求 . 基 础 型 钢 与 地 线 连 接 ： 基 础 型 钢 安 装 完 毕 后 ， 将 室 外 地 线 扁 钢分 别 引 入 室 内 (与 变 压 器 安 装 地 线 配 合 ） 与 基 础 型 钢 的 两 端 焊 牢 ， 焊接 面 为 扁 钢 宽 度 的 二 倍 。 然 后 将 基 础 型 钢 刷 两 遍 灰 漆 。 (3） 柜 （ 盘 ） 稳 装 : 柜 （ 盘 ） 安 装 .应 按 施 工 图 纸 的 布 置 ， 按 顺 序 将 柜 放 在 基 础 型 钢上 。 单 独 柜 （ 盘 ） 只 找 柜 面 和 侧 面 的 垂 直 度 。 成 列 柜 （ 盘 )各 台 就 位后 ， 先 找 正 两 端 的 柜 ,在 从 柜 下 至 上 三 分 之 二 高 的 位 置 绷 上 小 线 ,逐 台找 正 ， 拒 不 标 准 以 柜 面 为 准 .找 正 时 采 用 0.5mm 铁 片 进 行 调 整 ， 每 处垫 片 最 多不 能超过三 片 。 然 后 按 柜 固定螺孔尺寸， 在 基 础 型 钢 架上 用手电钻钻孔。 一般无要 求 时 ， 低压 柜 钻φ12.2 孔， 高 压 柜 钻φ16。 2孔,分 别 用 M12、M16 镀锌螺丝固定。 允 许 偏 差 见表 2-31。 柜 （ 盘 )就 位 ， 找 正 、找 平 后 ， 除柜 体与 基 础 型 钢 固定.柜 体与柜 体、柜 体与 测挡板均用 镀锌螺丝连 接 。 柜（盘）接地：每台柜...
