电气设备接地及接零的技术规范

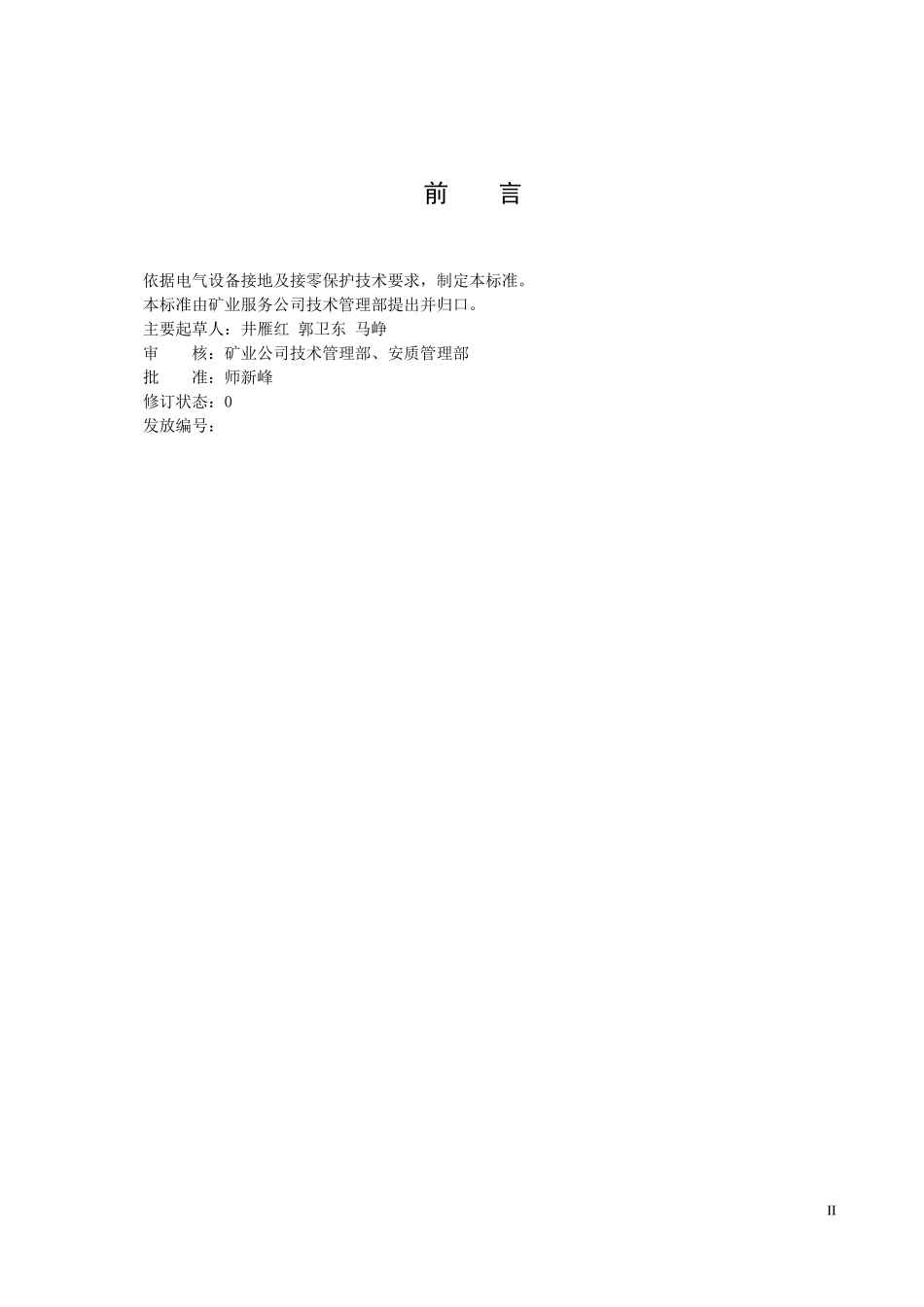

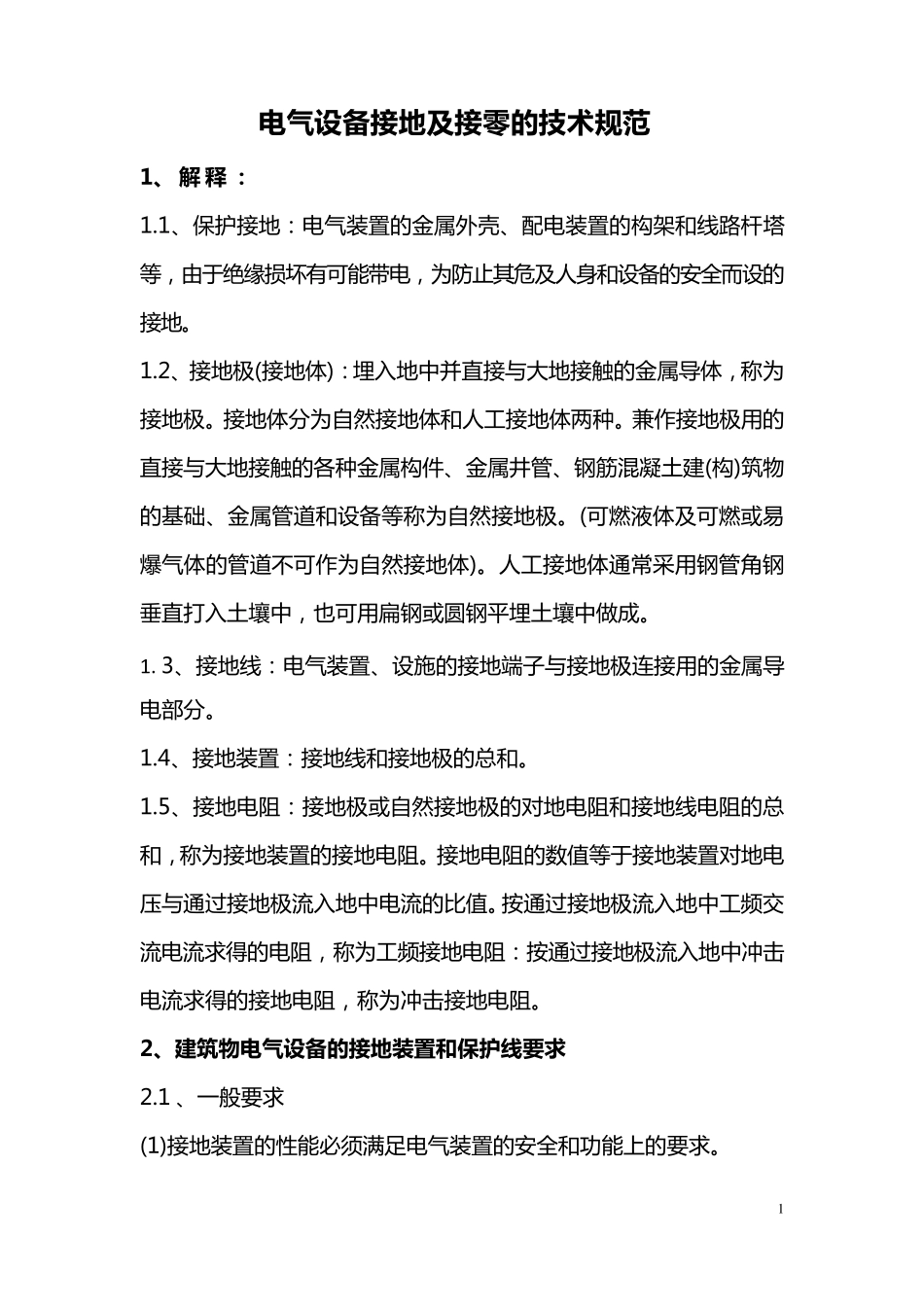

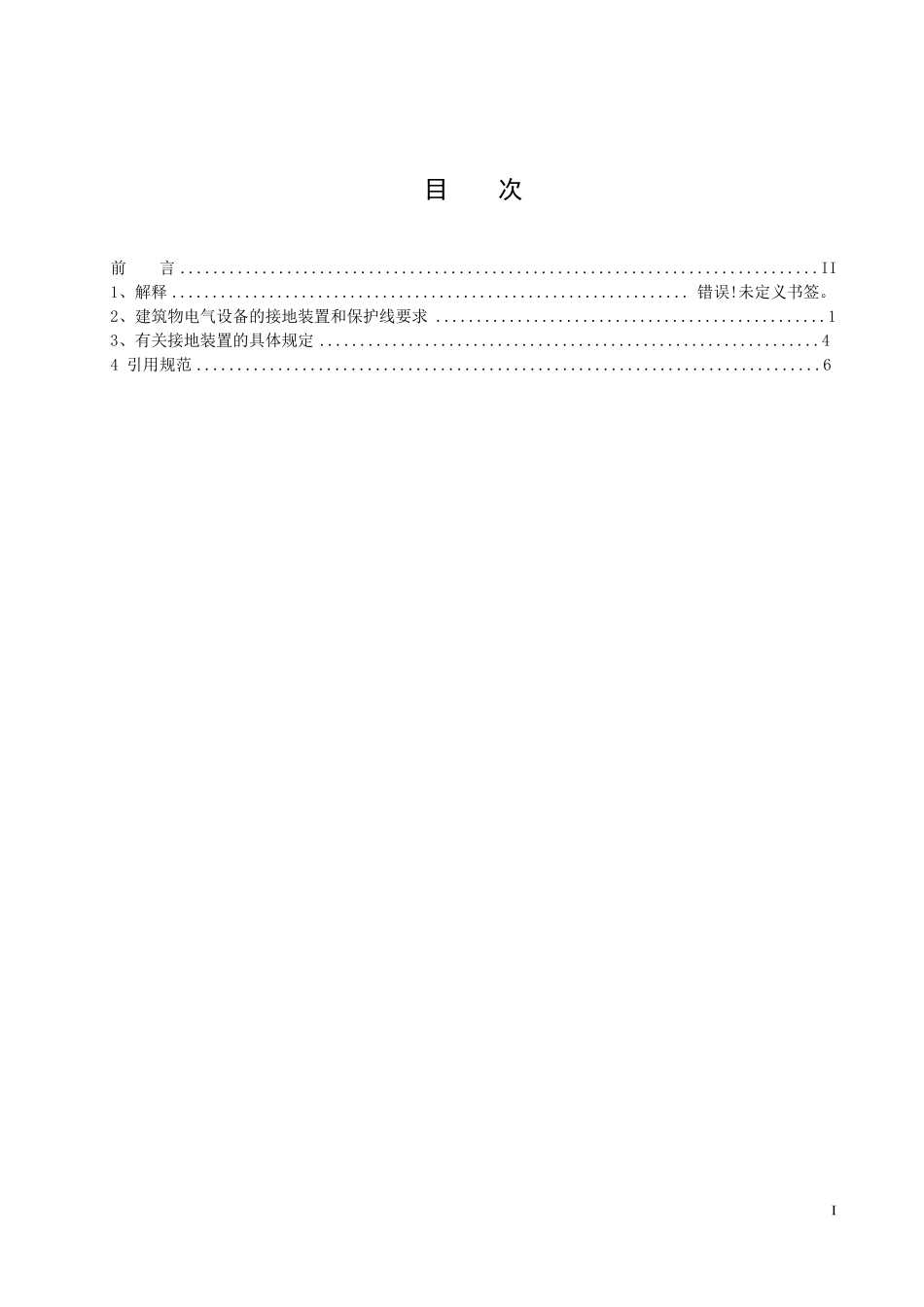

I 目 次 前 言 ..............................................................................II 1、解释 ................................................................ 错误!未定义书签。 2、建筑物电气设备的接地装置和保护线要求 ................................................1 3、有关接地装置的具体规定 ..............................................................4 4 引用规范 .............................................................................6 II 前 言 依据电气设备接地及接零保护技术要求，制定本标准。 本标准由矿业服务公司技术管理部提出并归口。 主要起草人：井雁红 郭卫东 马峥 审 核：矿业公司技术管理部、安质管理部 批 准：师新峰 修订状态：0 发放编号： 1 电 气 设 备 接 地 及 接 零 的 技 术 规 范 1、 解 释 ： 1.1、保护接地：电气装置的金属外壳、配电装置的构架和线路杆塔等，由于绝缘损坏有可能带电，为防止其危及人身和设备的安全而设的接地。 1.2、接地极(接地体)：埋入地中并直接与大地接触的金属导体，称为接地极。接地体分为自然接地体和人工接地体两种。兼作接地极用的直接与大地接触的各种金属构件、金属井管、钢筋混凝土建(构)筑物的基础、金属管道和设备等称为自然接地极。(可燃液体及可燃或易爆气体的管道不可作为自然接地体)。人工接地体通常采用钢管角钢垂直打入土壤中，也可用扁钢或圆钢平埋土壤中做成。 1 . 3、接地线：电气装置、设施的接地端子与接地极连接用的金属导电部分。 1.4、接地装置：接地线和接地极的总和。 1.5、接地电阻：接地极或自然接地极的对地电阻和接地线电阻的总和，称为接地装置的接地电阻。接地电阻的数值等于接地装置对地电压与通过接地极流入地中电流的比值。按通过接地极流入地中工频交流电流求得的电阻，称为工频接地电阻：按通过接地极流入地中冲击电流求得的接地电阻，称为冲击接地电阻。 2、建筑物电 气 设 备 的 接 地 装置和保护线要求 2.1 、一般要求 (1)接地装置的性能必须满足电气装置的安全和功能上的要求。 2 (2)按 照 电 气 设 备 的 要 求 ， 保 护 接 地 或 工 作 接 地 的 接 地 装 置 可 以 采 用共 用 的 或 分 开 的 接 地 装 置 。 2.2 对 地 连 接 2.2.1 接 地 装 置 的 选 择 和 安 装...
