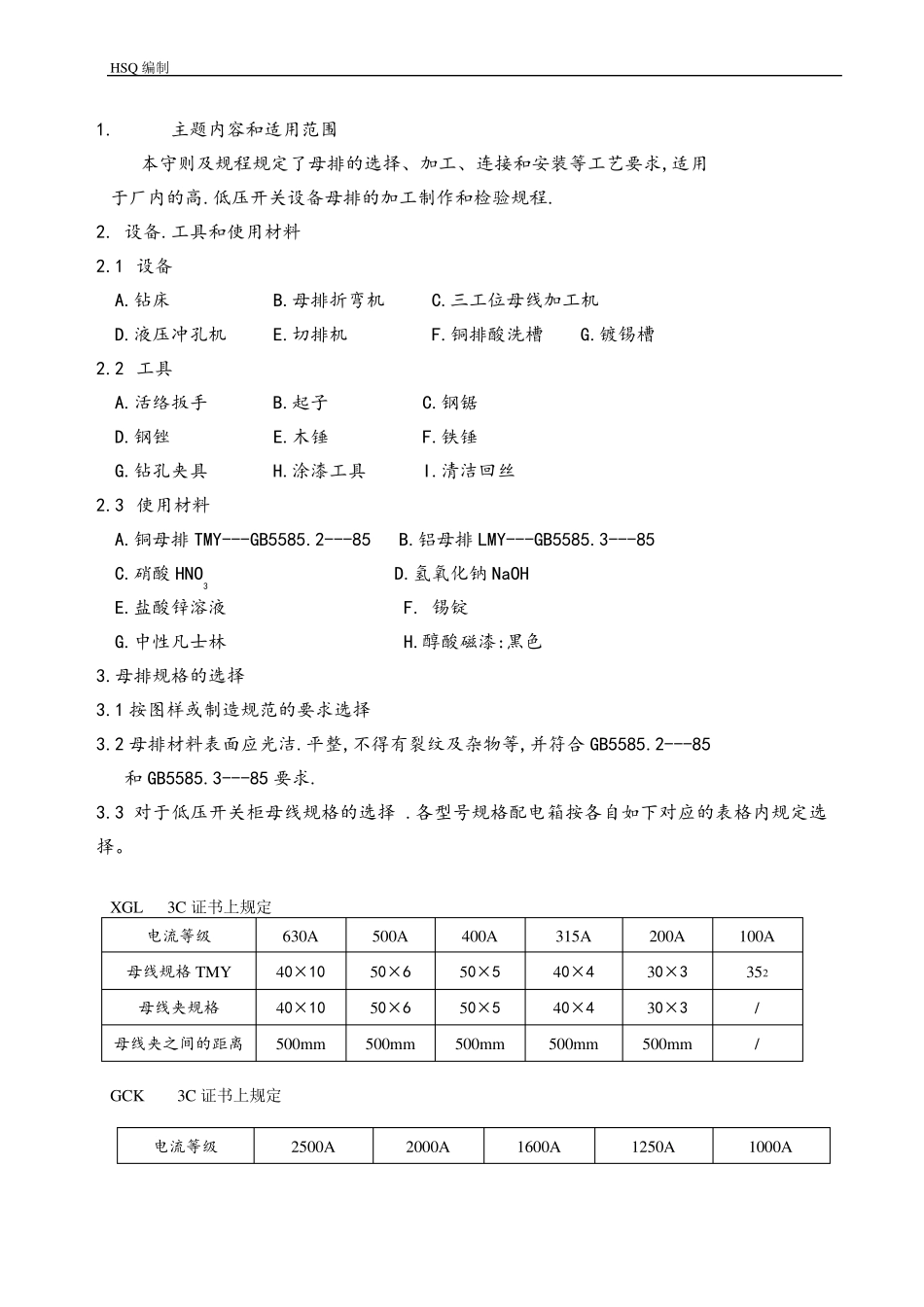

HSQ 编制 1. 主 题 内 容 和 适 用 范 围 本 守 则 及 规 程 规 定 了 母 排 的 选 择 、 加 工 、 连 接 和 安 装 等 工 艺 要 求 ,适 用 于 厂 内 的 高 .低 压 开 关 设 备 母 排 的 加 工 制 作 和 检 验 规 程 . 2. 设 备 .工 具 和 使 用 材 料 2.1 设 备 A.钻 床 B.母 排 折 弯 机 C.三 工 位 母 线 加 工 机 D.液 压 冲 孔 机 E.切 排 机 F.铜 排 酸 洗 槽 G.镀 锡 槽 2.2 工 具 A.活 络 扳 手 B.起 子 C.钢 锯 D.钢 锉 E.木 锤 F.铁 锤 G.钻 孔 夹 具 H.涂 漆 工 具 I.清 洁 回 丝 2.3 使 用 材 料 A.铜 母 排 TMY---GB5585.2---85 B.铝 母 排 LMY---GB5585.3---85 C.硝 酸 HNO3 D.氢 氧 化 钠 NaOH E.盐 酸 锌 溶 液 F. 锡 锭 G.中 性 凡 士 林 H.醇 酸 磁 漆 :黑 色 3.母 排 规 格 的 选 择 3.1 按 图 样 或 制 造 规 范 的 要 求 选 择 3.2 母 排 材 料 表 面 应 光 洁 .平 整 ,不 得 有 裂 纹 及 杂 物 等 ,并 符 合 GB5585.2---85 和 GB5585.3---85 要 求 . 3.3 对于 低 压 开 关 柜母 线 规 格 的 选 择 .各型号规 格 配电箱按 各自如下对应 的 表 格 内 规 定 选择 。 XGL 3C 证书上规定 电流等 级 630A 500A 400A 315A 200A 100A 母 线 规 格 TMY 40×10 50×6 50×5 40×4 30×3 352 母 线 夹 规 格 40×10 50×6 50×5 40×4 30×3 / 母 线 夹 之间的 距离 500mm 500mm 500mm 500mm 500mm / GCK 3C 证书上规定 电流等 级 2500A 2000A 1600A 1250A 1000A HSQ 编制 母线规格TMY 2×(100×10) 2×(80×10) 2×(80×8) 80×10 60×10 母线夹规格 100×10 80×10 80×8 80×10 60×10 母线夹之间的 最大距离 水平 800mm 垂直 600mm 水平 800mm 垂直 600mm 水平 800mm 垂直 600mm 水平 800mm 垂直 500mm 水平 800mm 垂直 500mm 8PT 3C 证书上规定 电流等级 4000A 3200A 2500A 母线规格TMY 3×100×10 2×100×10 2×80×10 母线夹规格 100×10 100×10 80×10 80×10 母线夹之间的距离 1000mm 1000mm 800mm 外形尺寸 mm (高＊宽＊深) 高:2...
