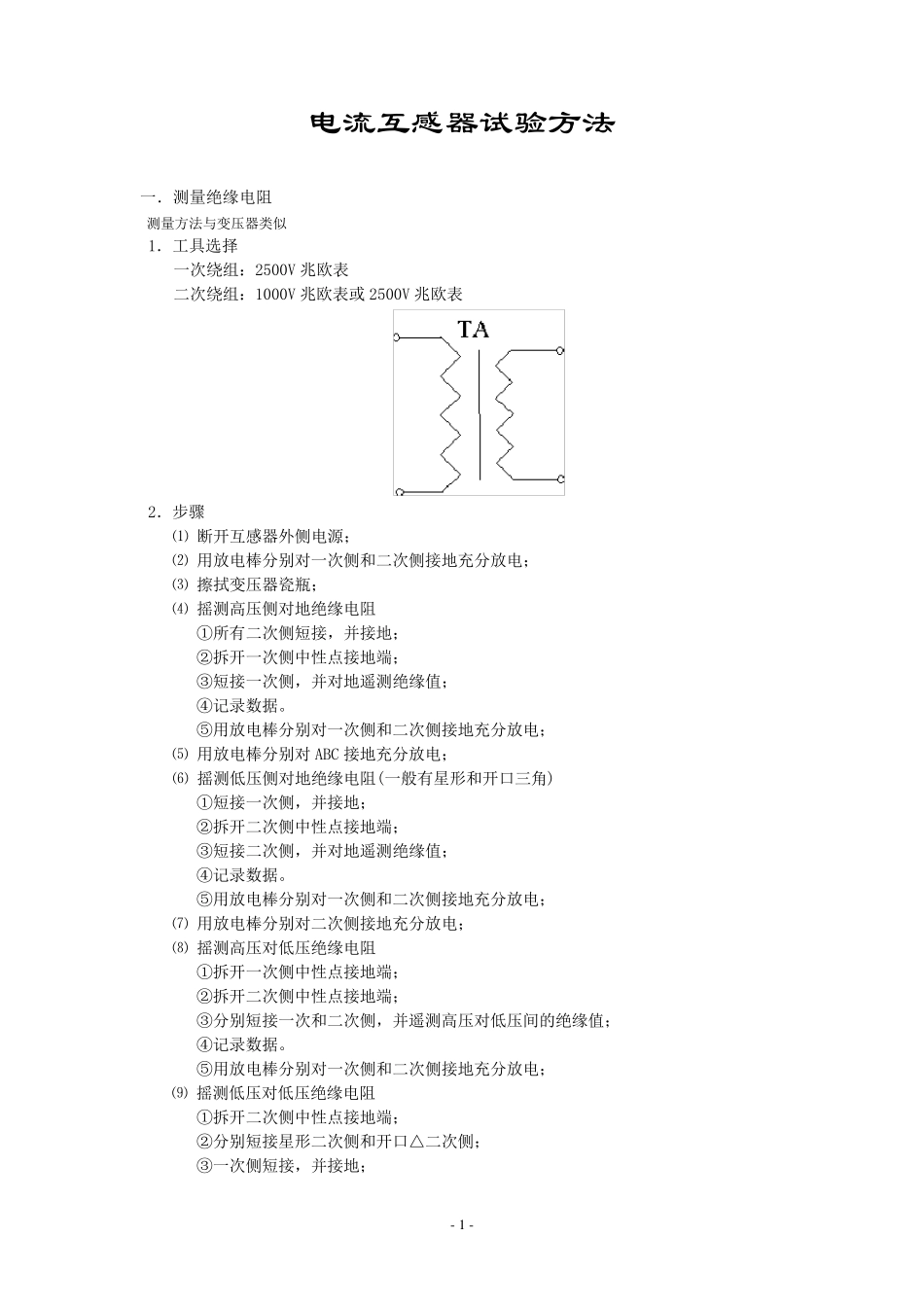

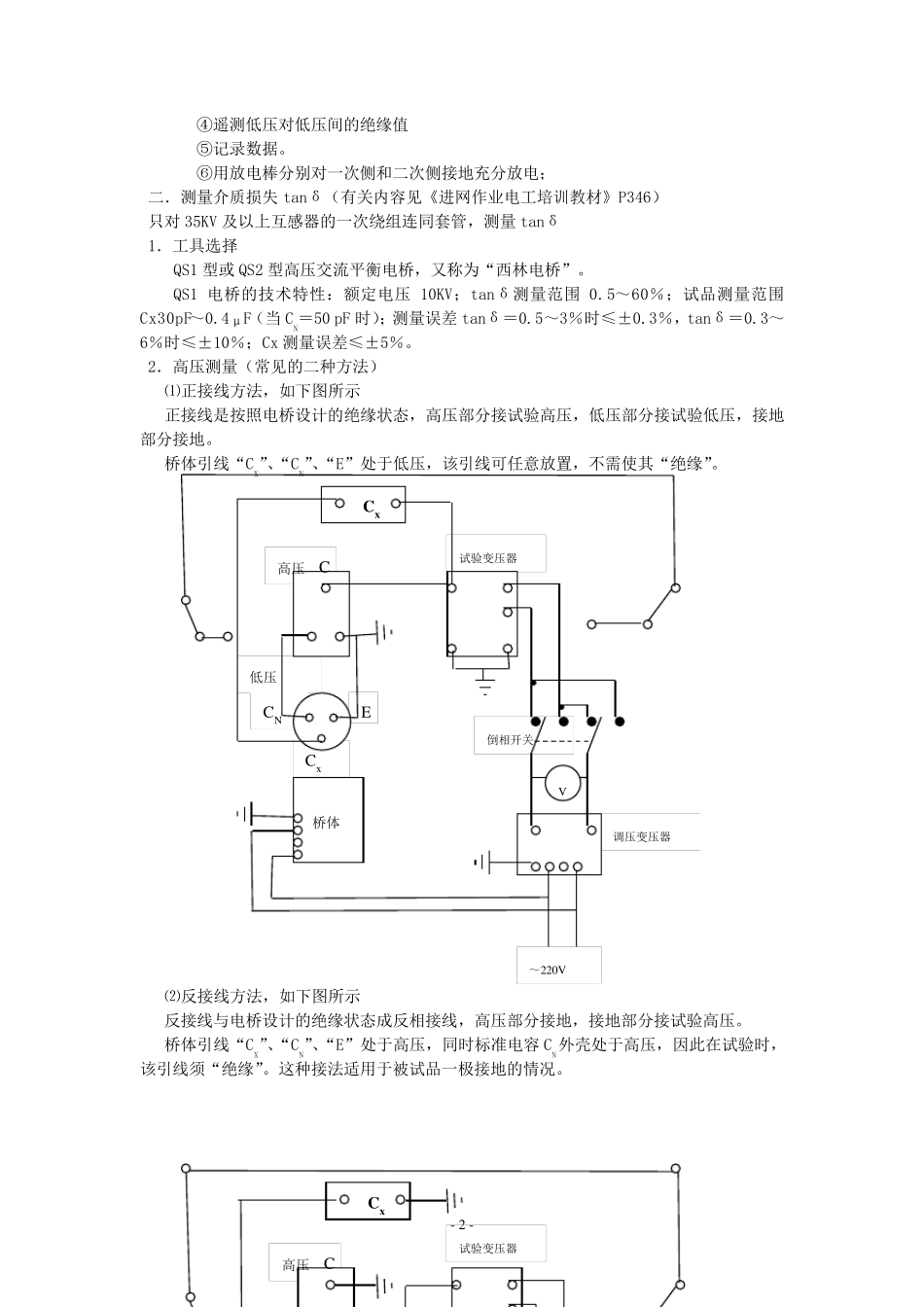

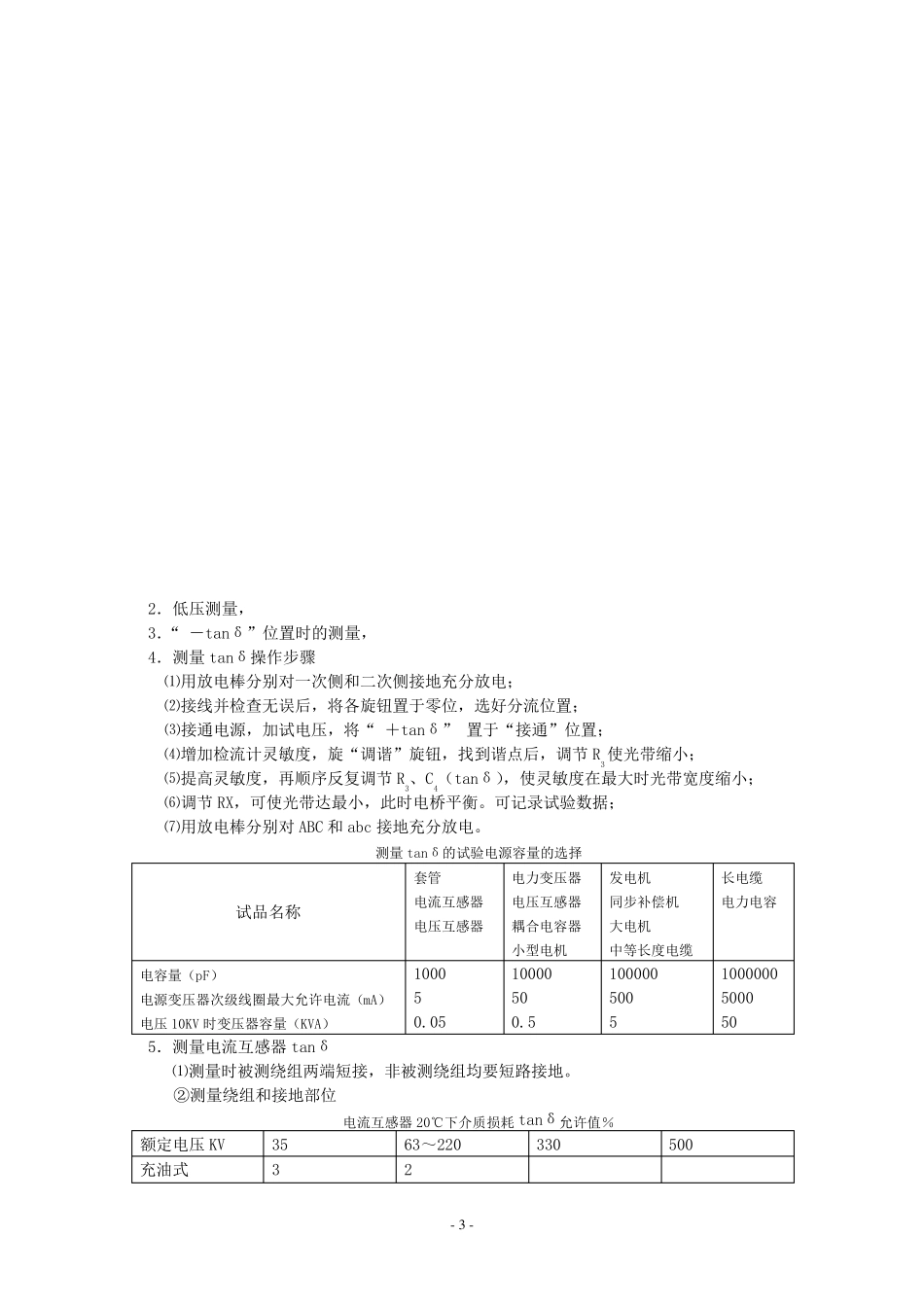

- 1 - 电流互感器试验方法 一．测量绝缘电阻 测量方法与变压器类似 1．工具选择 一次绕组：2500V 兆欧表 二次绕组：1000V 兆欧表或2500V 兆欧表 2．步骤 ⑴ 断开互感器外侧电源； ⑵ 用放电棒分别对一次侧和二次侧接地充分放电； ⑶ 擦拭变压器瓷瓶； ⑷ 摇测高压侧对地绝缘电阻 ①所有二次侧短接，并接地； ②拆开一次侧中性点接地端； ③短接一次侧，并对地遥测绝缘值； ④记录数据。 ⑤用放电棒分别对一次侧和二次侧接地充分放电； ⑸ 用放电棒分别对ABC 接地充分放电； ⑹ 摇测低压侧对地绝缘电阻(一般有星形和开口三角) ①短接一次侧，并接地； ②拆开二次侧中性点接地端； ③短接二次侧，并对地遥测绝缘值； ④记录数据。 ⑤用放电棒分别对一次侧和二次侧接地充分放电； ⑺ 用放电棒分别对二次侧接地充分放电； ⑻ 摇测高压对低压绝缘电阻 ①拆开一次侧中性点接地端； ②拆开二次侧中性点接地端； ③分别短接一次和二次侧，并遥测高压对低压间的绝缘值； ④记录数据。 ⑤用放电棒分别对一次侧和二次侧接地充分放电； ⑼ 摇测低压对低压绝缘电阻 ①拆开二次侧中性点接地端； ②分别短接星形二次侧和开口△二次侧； ③一次侧短接，并接地； - 2 - ④遥测低压对低压间的绝缘值 ⑤记录数据。 ⑥用放电棒分别对一次侧和二次侧接地充分放电； 二．测量介质损失tanδ（有关内容见《进网作业电工培训教材》P346） 只对35KV 及以上互感器的一次绕组连同套管，测量tanδ 1．工具选择 QS1 型或QS2 型高压交流平衡电桥，又称为“西林电桥”。 QS1 电桥的技术特性：额定电压10KV；tanδ测量范围0.5～60％；试品测量范围Cx30pF～0.4μF（当CN＝50 pF 时）；测量误差tanδ＝0.5～3％时≤±0.3％，tanδ＝0.3～6％时≤±10％；Cx 测量误差≤±5％。 2．高压测量（常见的二种方法） ⑴正接线方法，如下图所示 正接线是按照电桥设计的绝缘状态，高压部分接试验高压，低压部分接试验低压，接地部分接地。 桥体引线“CX”、“CN”、“E”处于低压，该引线可任意放置，不需使其“绝缘”。 ⑵反接线方法，如下图所示 反接线与电桥设计的绝缘状态成反相接线，高压部分接地，接地部分接试验高压。 桥体引线“CX”、“CN”、“E”处于高压，同时标准电容CN外壳处于高压，因此在试验时，该引线须“绝缘”。这种接法适 用于被 试品一极 接地的情 况 。 倒 相开 关 调 压变 压器 ...
