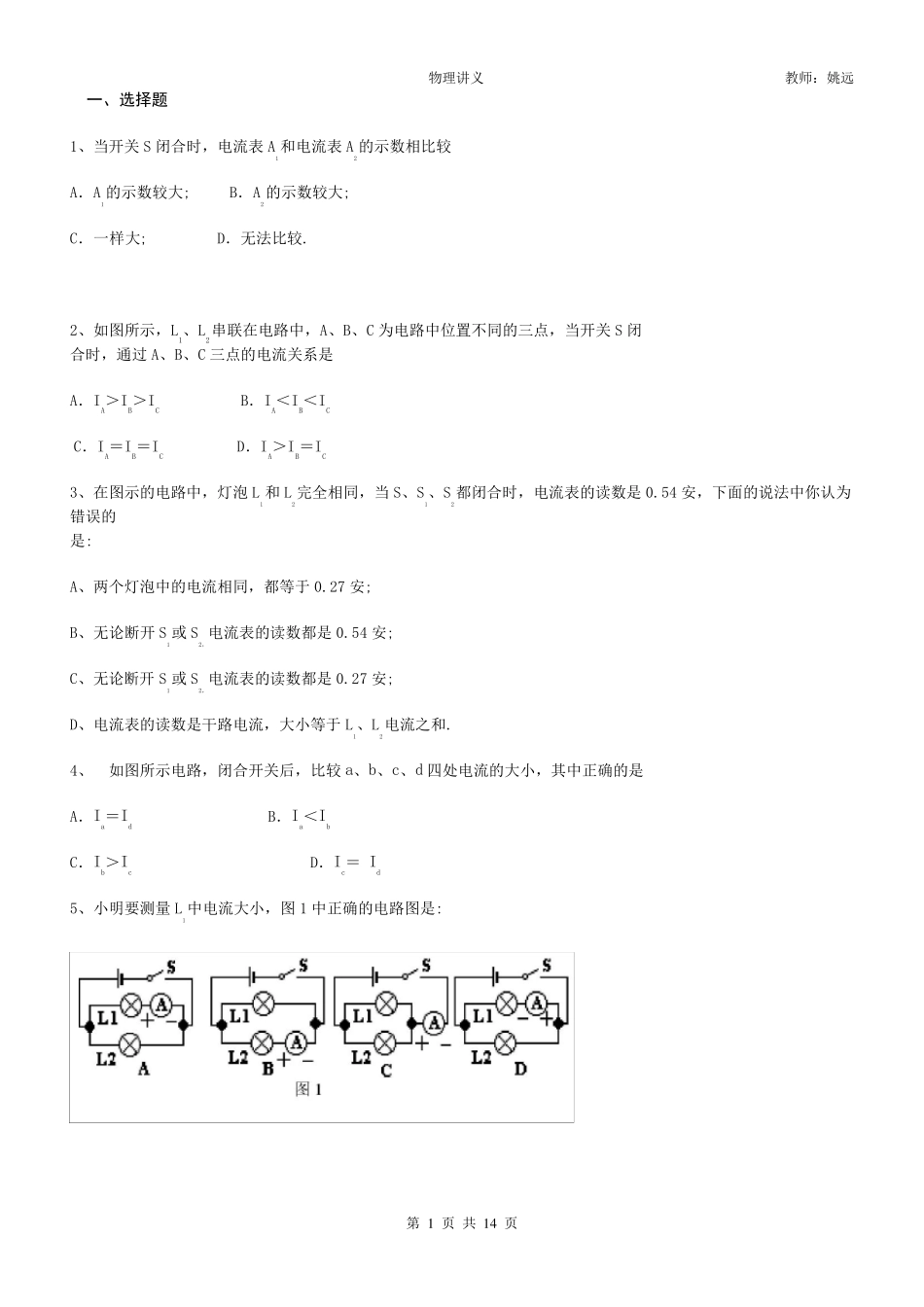

物理讲义 教师：姚远 第 1 页 共 1 4 页 一、选择题 1、当开关 S 闭合时，电流表 A1和电流表 A2的示数相比较 A．A1的示数较大; B．A2的示数较大; C．一样大; D．无法比较. 2、如图所示，L1、L2串联在电路中，A、B、C 为电路中位置不同的三点，当开关 S 闭合时，通过 A、B、C 三点的电流关系是 A．IA＞IB＞IC B．IA＜IB＜IC C．IA＝IB＝IC D．IA＞IB＝IC 3、在图示的电路中，灯泡 L1和 L2完全相同，当 S、S1、S2都闭合时，电流表的读数是 0.54 安，下面的说法中你认为错误的是: A、两个灯泡中的电流相同，都等于 0.27 安; B、无论断开 S1或 S2，电流表的读数都是 0.54 安; C、无论断开 S1或 S2，电流表的读数都是 0.27 安; D、电流表的读数是干路电流，大小等于 L1、L2电流之和. 4、 如图所示电路，闭合开关后，比较 a、b、c、d 四处电流的大小，其中正确的是 A．Ia＝Id B．Ia＜Ib C．Ib＞Ic D．Ic＝ Id 5、小明要测量 L1中电流大小，图 1 中正确的电路图是: 物理讲义 教师：姚远 第 2 页 共 1 4 页 6、如果通过灯 L1和 L2的电流分别为 0.4A 和 0.8A。则电流表 A1和 A2的示数分别是： A．0.8A，0.4A; B．0.4A，0.8A; C．1.2A，0.4A; D．1.2A，0.8A. 7、如图 3 所示的电路中，电流表测量的是: A.通过灯 L1的电流; B.通过灯 L2的电流; C.通过灯 L1和灯 L2的电流之和; D.电源供给电路的总电流. 8、两灯串联，一灯较亮，一灯较暗，则下列说法正确的是： A．较亮的灯中电流较大; B．较暗的灯中电流较大; C．电流一样大; D．条件不足无法判断. 9、一个是电流表，另外三个是用电器，下面四种说法中正确的是： A．abc 为用电器，d 是电流表; B．acd 为用电器，b 是电流表; C．bcd 为用电器，a 是电流表; D．abd 为用电器，c 是电流表. 10、 开关 S1、S2都闭合时，三个电流表 A1、A2和 A3的示数分别是 I1、I2、I3，若已知 I1=0.2A，I2=0.3A，则 I3应为: A．0.1A; B．0.2A; C．0.3A; D．0.5A. 11、如图所示电路中，三个电流表 A1、A2、A3的示数分别为 I1、I2、I3，它们的大小关系是（ ） A．I1 = I2 = I3 B．I1 > I2 = I3 C．I1 > I2 > I3 D．I1 > I3 > I2 物理讲义 教师：姚远 第 3 页 共 1 4 页 12、如图所示，通过L1 的电流和通过L2 的电流之比是2：1，则A1 表和A2 表的示数之比是：...
