电热鼓风干燥箱

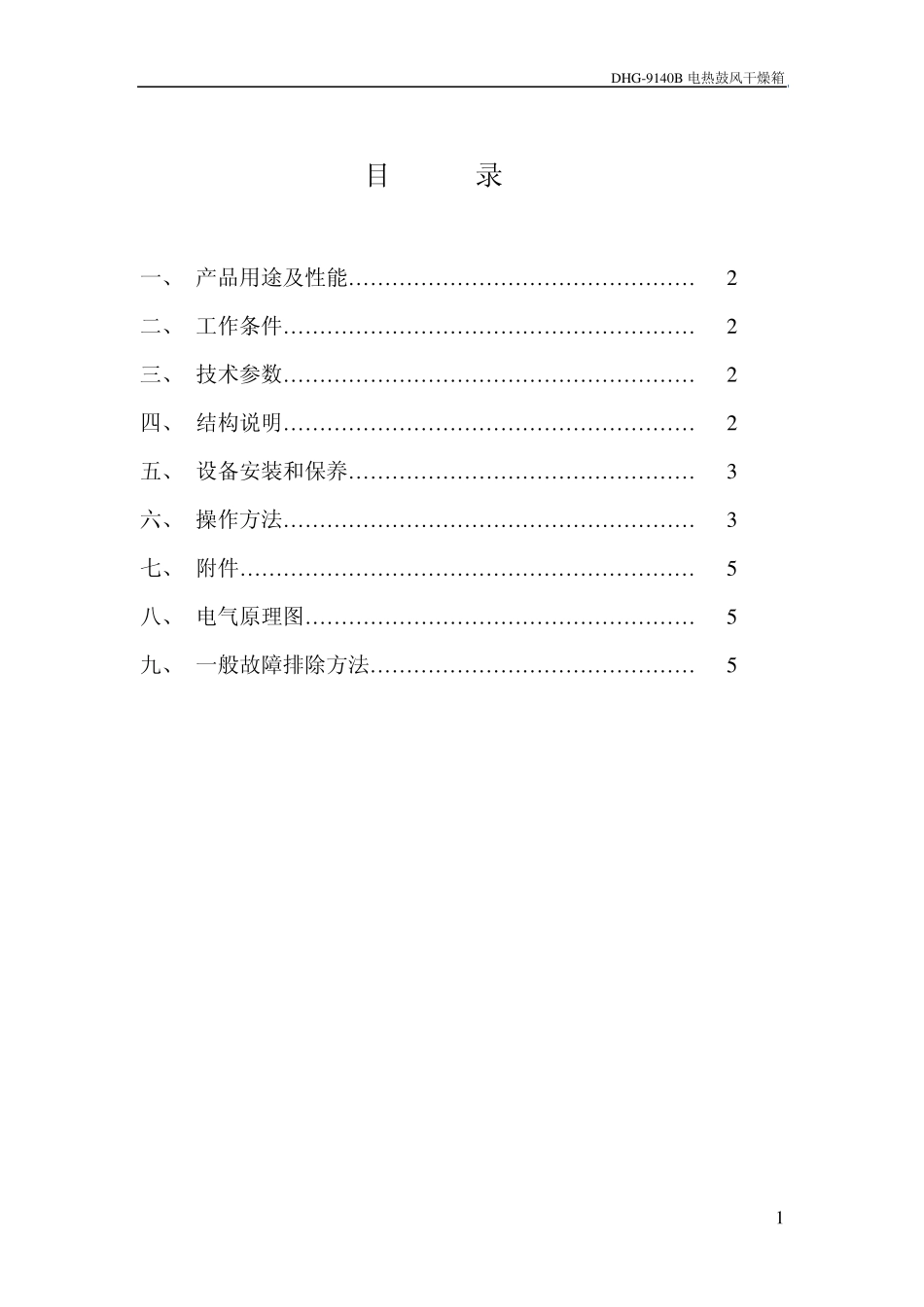

DHG-9140B 电热鼓风干燥箱 使用说明书 上海源长实验仪器设备厂 DHG-9140B 电热鼓风干燥箱 1 目 录 一、 产品用途及性能………………………………………… 2 二、 工作条件………………………………………………… 2 三、 技术参数………………………………………………… 2 四、 结构说明………………………………………………… 2 五、 设备安装和保养………………………………………… 3 六、 操作方法………………………………………………… 3 七、 附件……………………………………………………… 5 八、 电气原理图……………………………………………… 5 九、 一般故障排除方法……………………………………… 5 DHG-9140B 电热鼓风干燥箱 2 一、产品用途及性能： 本产品为热处理干燥工艺设备， 适用于一般物品的干燥及老化试验。用户可在室温加 10℃至 300℃温度范围内任意设定某工作温度值。设定温度恒温后，可通过电气控制系统进行自动控温。控制仪表采用智能型液晶显示温度控制器，具有直观、清晰、控温精度高等优点。 本设备设有超温报警装置。如果箱内电气系统发生故障，超温控制系统会自动切断加热电源并亮起警示灯，以便工作人员及时处理。 二、工作条件： 1． 工作环境：0℃ - 40℃，相对湿度不超过 85%。 2． 电源：220V、50Hz、2KW 3． 用户备空气开关一只。 三、技术参数： 1． 温度范围：室温＋10℃~300℃。 2． 温度波动度：≤±1℃。 3、 温度均匀度：≤±2.5% 4、 工作室尺寸：500Χ 450Χ 550 mm。 5、 电 源：220V 50HZ 2KW。 DHG-9140B 电热鼓风干燥箱 3 四、结构说明： DHG-9140B 电热鼓风干燥箱箱体有保温层，具有良好的保温性能，鼓风装置强迫空气对流，从而获得良好的温度均匀性。 电气控制系统采用智能型液晶显示温度控制器，具有超温保护装置。 五、设备安装和保养： 1． 用户必须装有一只烘箱专用电源空气开关，并有良好的接地装置。 2． 供电线路标有 L,N 并按接地符号接地，确保安全用电。 3． 烘箱首次通电使用前，必须检查电路是否有短路、断路现象。检查各紧固件是否有松动等问题。 4． 切勿任意开启温度控制电气箱，以免损坏电气元件。 5． 每次使用完毕，保持烘箱内的清洁。 6． 若箱内声音异常，应立即停机并查出原因，排除故障后再开机。 六、操作方法： 面板布置说明 DHG-9140B 电热鼓风干燥箱 ...
