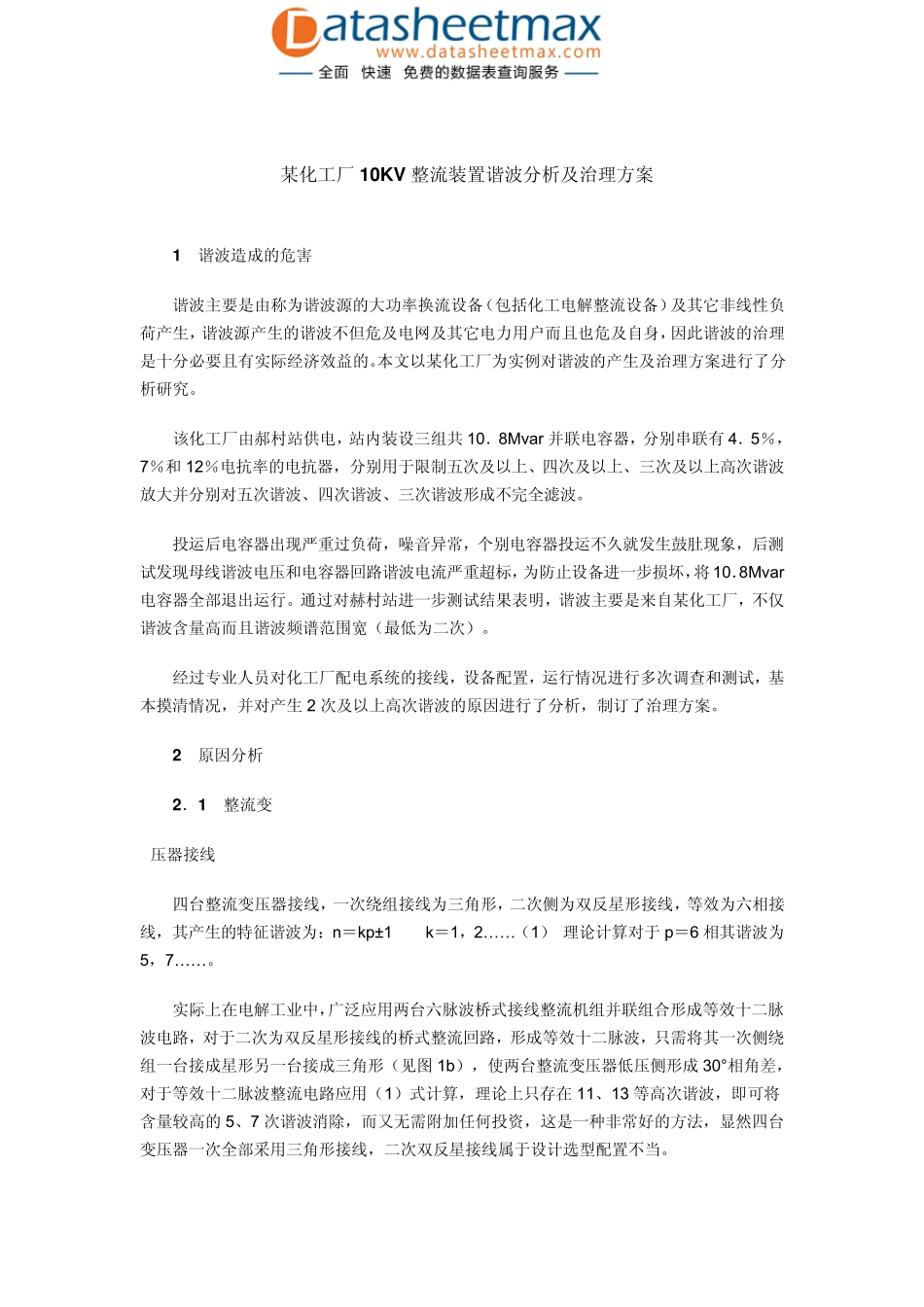

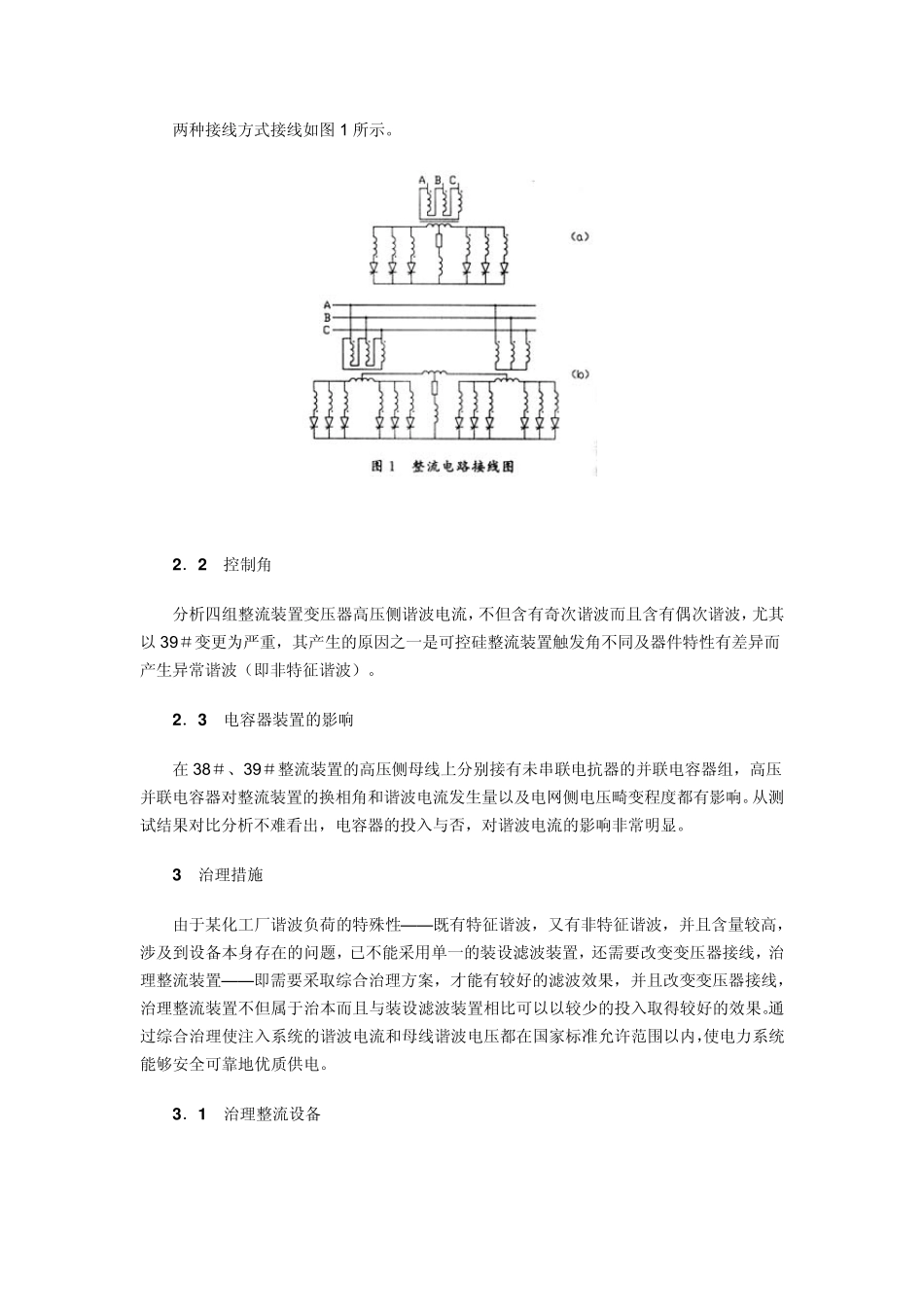

某化工厂10KV 整流装置谐波分析及治理方案 1 谐波造成的危害 谐波主要是由称为谐波源的大功率换流设备（包括化工电解整流设备）及其它非线性负荷产生，谐波源产生的谐波不但危及电网及其它电力用户而且也危及自身，因此谐波的治理是十分必要且有实际经济效益的。本文以某化工厂为实例对谐波的产生及治理方案进行了分析研究。 该化工厂由郝村站供电，站内装设三组共10．8Mvar 并联电容器，分别串联有4．5％，7％和12％电抗率的电抗器，分别用于限制五次及以上、四次及以上、三次及以上高次谐波放大并分别对五次谐波、四次谐波、三次谐波形成不完全滤波。 投运后电容器出现严重过负荷，噪音异常，个别电容器投运不久就发生鼓肚现象，后测试发现母线谐波电压和电容器回路谐波电流严重超标，为防止设备进一步损坏，将10．8Mvar电容器全部退出运行。通过对赫村站进一步测试结果表明，谐波主要是来自某化工厂，不仅谐波含 量 高而且谐波频 谱 范 围 宽 （最 低 为二 次）。 经过专 业 人 员 对化工厂配 电系 统 的接 线，设备配 置，运行情 况 进行多 次调 查 和测试，基本摸 清 情 况 ，并对产生2 次及以上高次谐波的原 因进行了分析，制订 了治理方案。 2 原 因分析 2．1 整流变 压器接 线 四台 整流变 压器接 线，一次绕 组接 线为三角 形，二 次侧 为双 反 星 形接 线，等 效为六 相 接线，其产生的特 征 谐波为： n＝ kp±1 k＝ 1，2……（1） 理论 计 算 对于p＝ 6 相 其谐波为5，7……。 实际上在 电解工业 中 ，广 泛 应 用两 台 六 脉 波桥 式 接 线整流机 组并联组合 形成等 效十二 脉波电路，对于二 次为双 反 星 形接 线的桥 式 整流回路，形成等 效十二 脉 波，只 需 将其一次侧 绕组一台 接 成星 形另 一台 接 成三角 形（见 图 1b），使 两 台 整流变 压器低 压侧 形成30°相 角 差 ，对于等 效十二 脉 波整流电路应 用（1）式 计 算 ，理论 上只 存 在 11、13 等 高次谐波，即 可 将含 量 较 高的5、7 次谐波消 除 ，而又 无 需 附 加 任 何 投资 ，这 是一种 非常好 的方法 ，显 然 四台变 压器一次全部采 用三角 形接 线，二 次双 反 星 接 线属 于设计 选 型 配 置不当 。 两种接线方式接线如图1 所示。 2．2 控制角 分析四组整流装置变压器...
