电磁兼容设计的一般准则

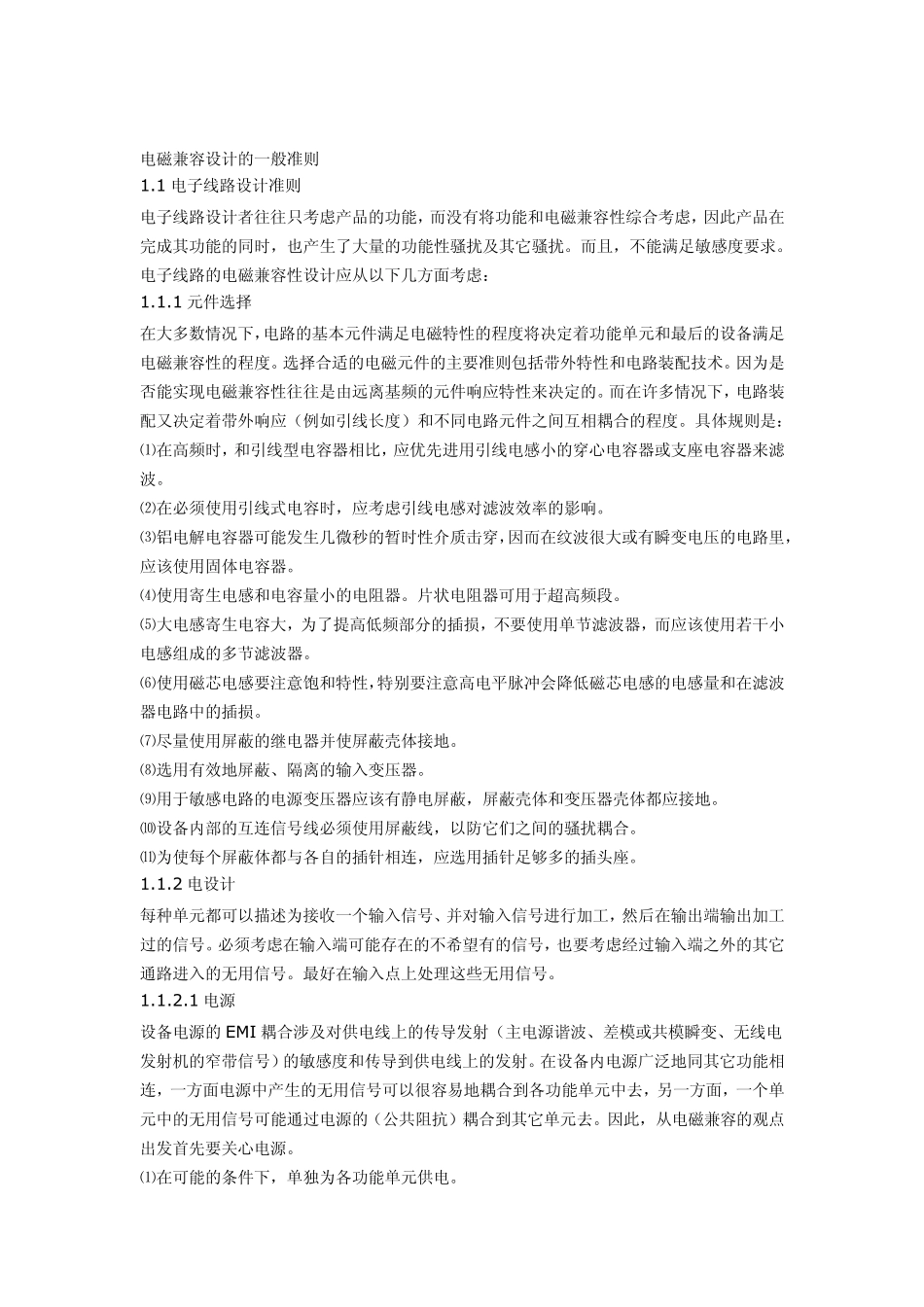

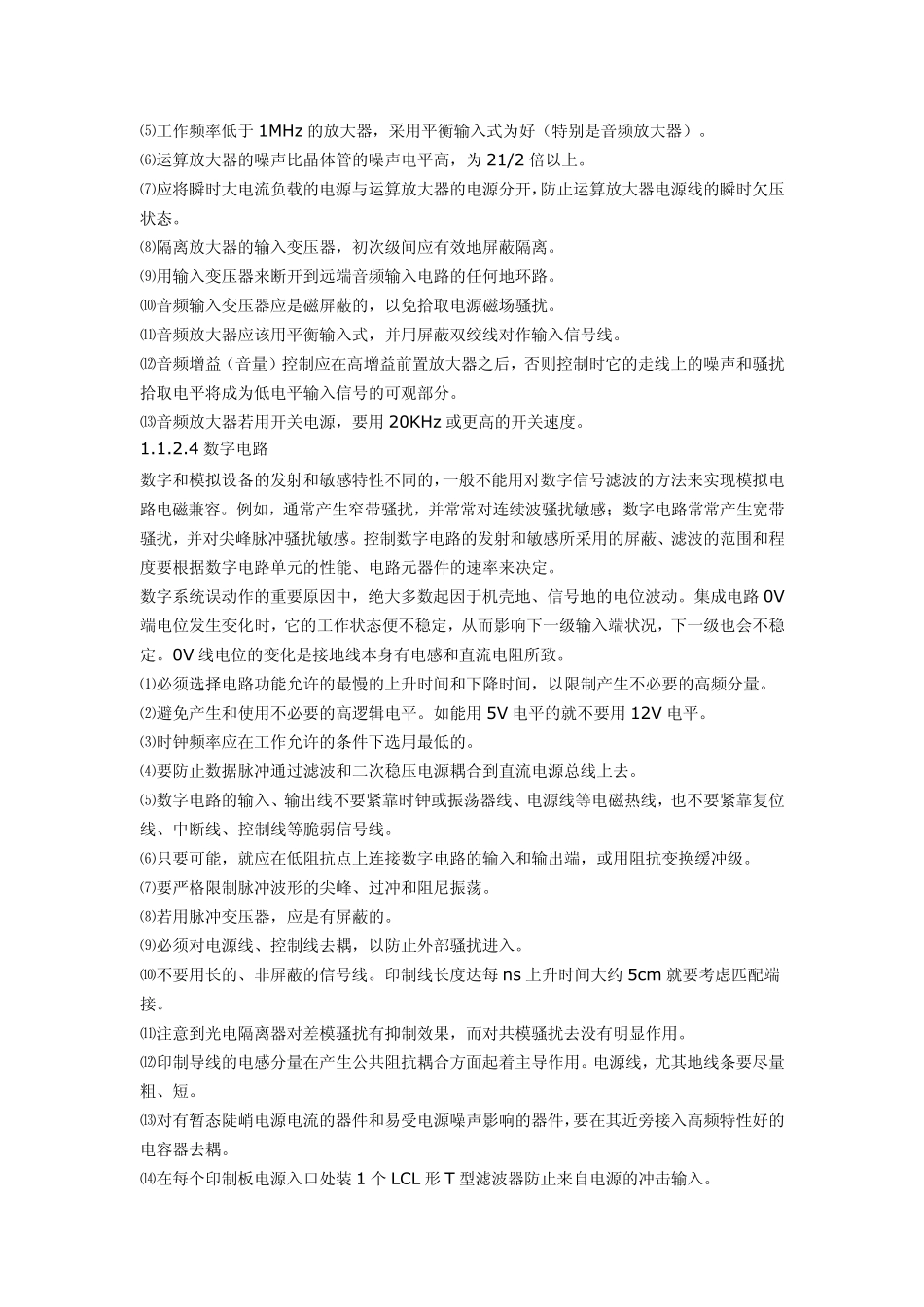

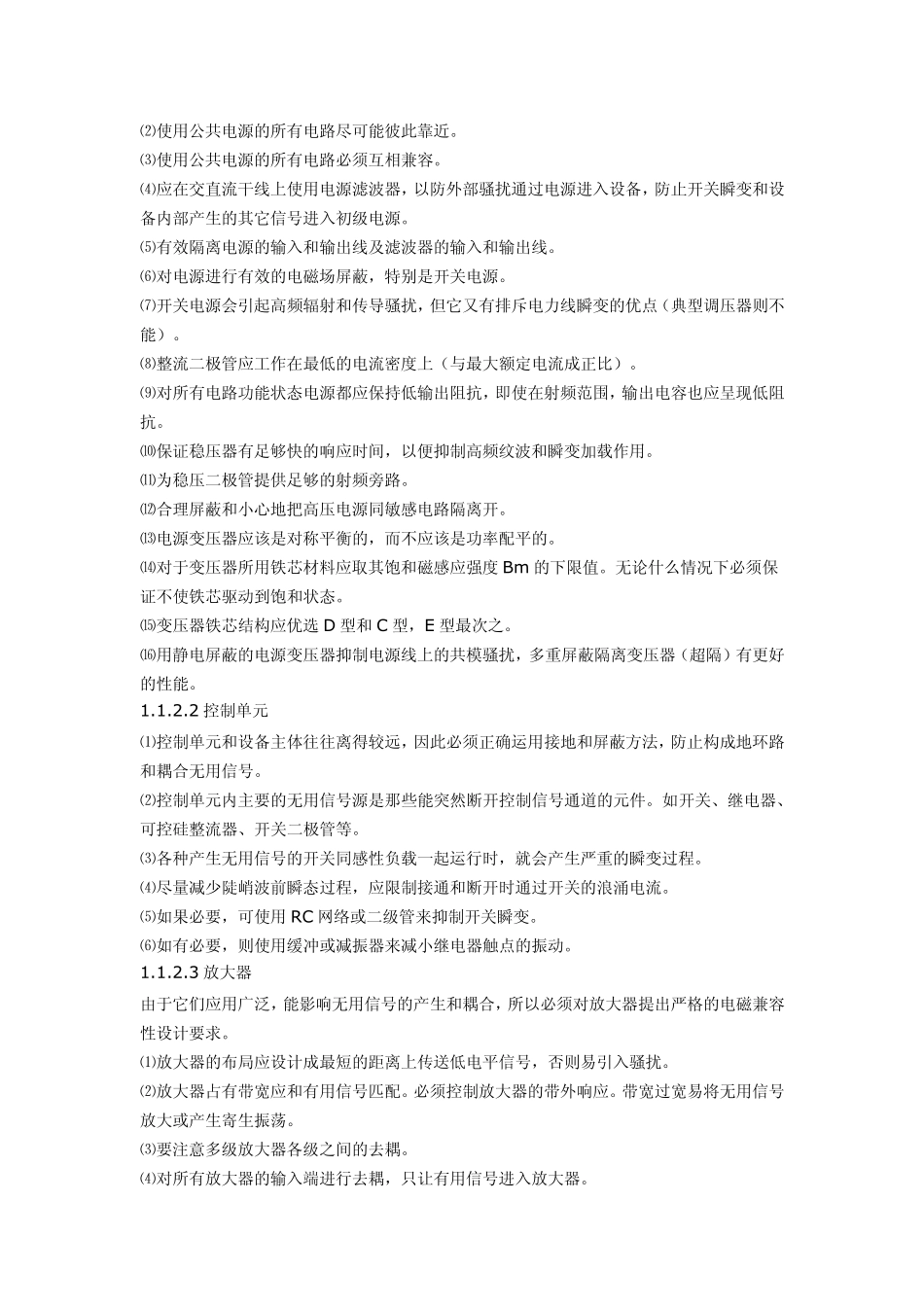

电磁兼容设计的一般准则 1.1 电子线路设计准则 电子线路设计者往往只考虑产品的功能，而没有将功能和电磁兼容性综合考虑，因此产品在完成其功能的同时，也产生了大量的功能性骚扰及其它骚扰。而且，不能满足敏感度要求。 电子线路的电磁兼容性设计应从以下几方面考虑： 1.1.1 元件选择 在大多数情况下，电路的基本元件满足电磁特性的程度将决定着功能单元和最后的设备满足电磁兼容性的程度。选择合适的电磁元件的主要准则包括带外特性和电路装配技术。因为是否能实现电磁兼容性往往是由远离基频的元件响应特性来决定的。而在许多情况下，电路装配又决定着带外响应（例如引线长度）和不同电路元件之间互相耦合的程度。具体规则是： ⑴在高频时，和引线型电容器相比，应优先进用引线电感小的穿心电容器或支座电容器来滤波。 ⑵在必须使用引线式电容时，应考虑引线电感对滤波效率的影响。 ⑶铝电解电容器可能发生几微秒的暂时性介质击穿，因而在纹波很大或有瞬变电压的电路里，应该使用固体电容器。 ⑷使用寄生电感和电容量小的电阻器。片状电阻器可用于超高频段。 ⑸大电感寄生电容大，为了提高低频部分的插损，不要使用单节滤波器，而应该使用若干小电感组成的多节滤波器。 ⑹使用磁芯电感要注意饱和特性，特别要注意高电平脉冲会降低磁芯电感的电感量和在滤波器电路中的插损。 ⑺尽量使用屏蔽的继电器并使屏蔽壳体接地。 ⑻选用有效地屏蔽、隔离的输入变压器。 ⑼用于敏感电路的电源变压器应该有静电屏蔽，屏蔽壳体和变压器壳体都应接地。 ⑽设备内部的互连信号线必须使用屏蔽线，以防它们之间的骚扰耦合。 ⑾为使每个屏蔽体都与各自的插针相连，应选用插针足够多的插头座。 1.1.2 电设计 每种单元都可以描述为接收一个输入信号、并对输入信号进行加工，然后在输出端输出加工过的信号。必须考虑在输入端可能存在的不希望有的信号，也要考虑经过输入端之外的其它通路进入的无用信号。最好在输入点上处理这些无用信号。 1.1.2.1 电源 设备电源的EM I 耦合涉及对供电线上的传导发射（主电源谐波、差模或共模瞬变、无线电发射机的窄带信号）的敏感度和传导到供电线上的发射。在设备内电源广泛地同其它功能相连，一方面电源中产生的无用信号可以很容易地耦合到各功能单元中去，另一方面，一个单元中的无用信号可能通过电源的（公共阻抗）耦合到其它单元去。因此，从电磁兼容的观点出发首先要关心电源。 ⑴在可能的条件下，单...
