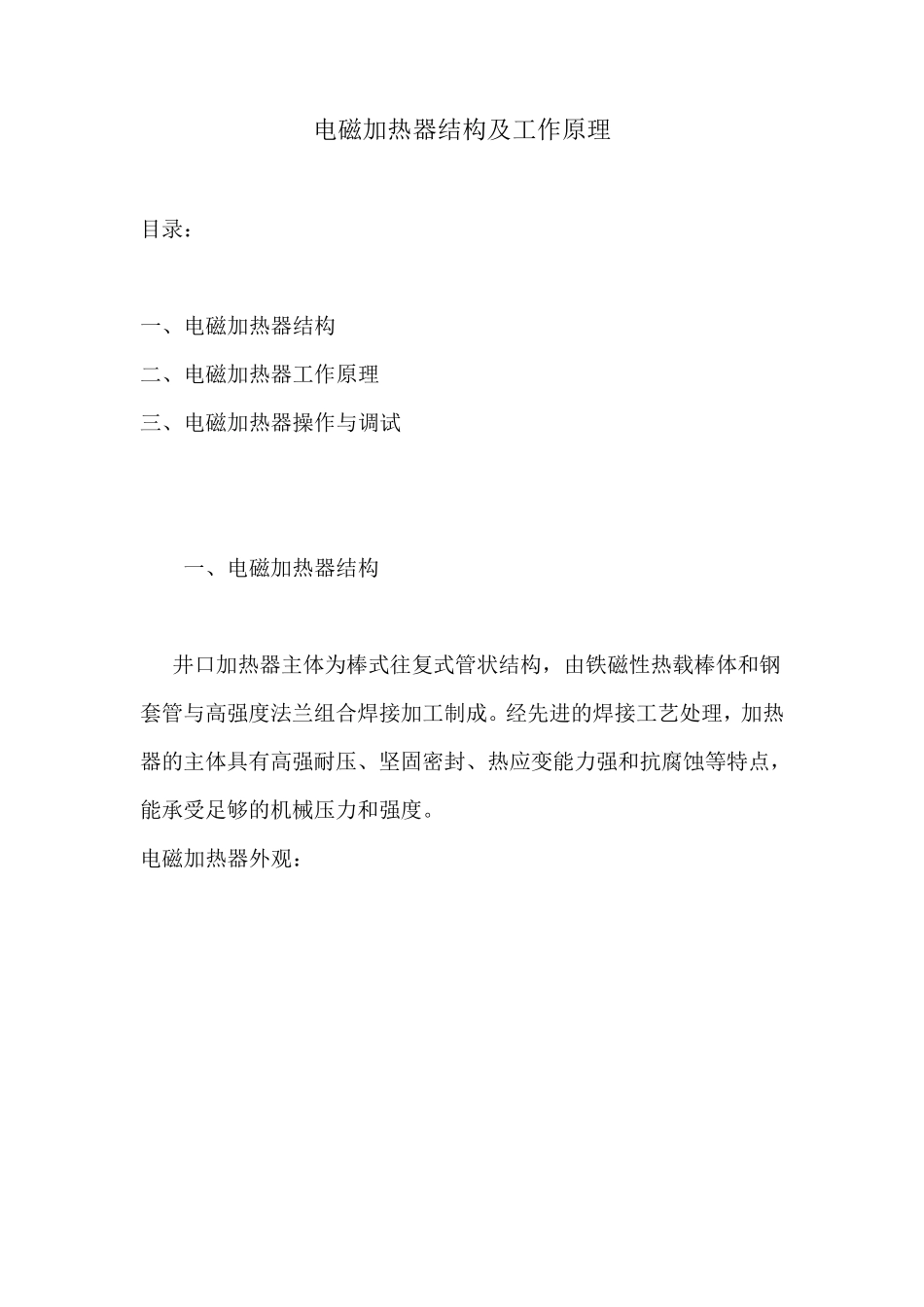

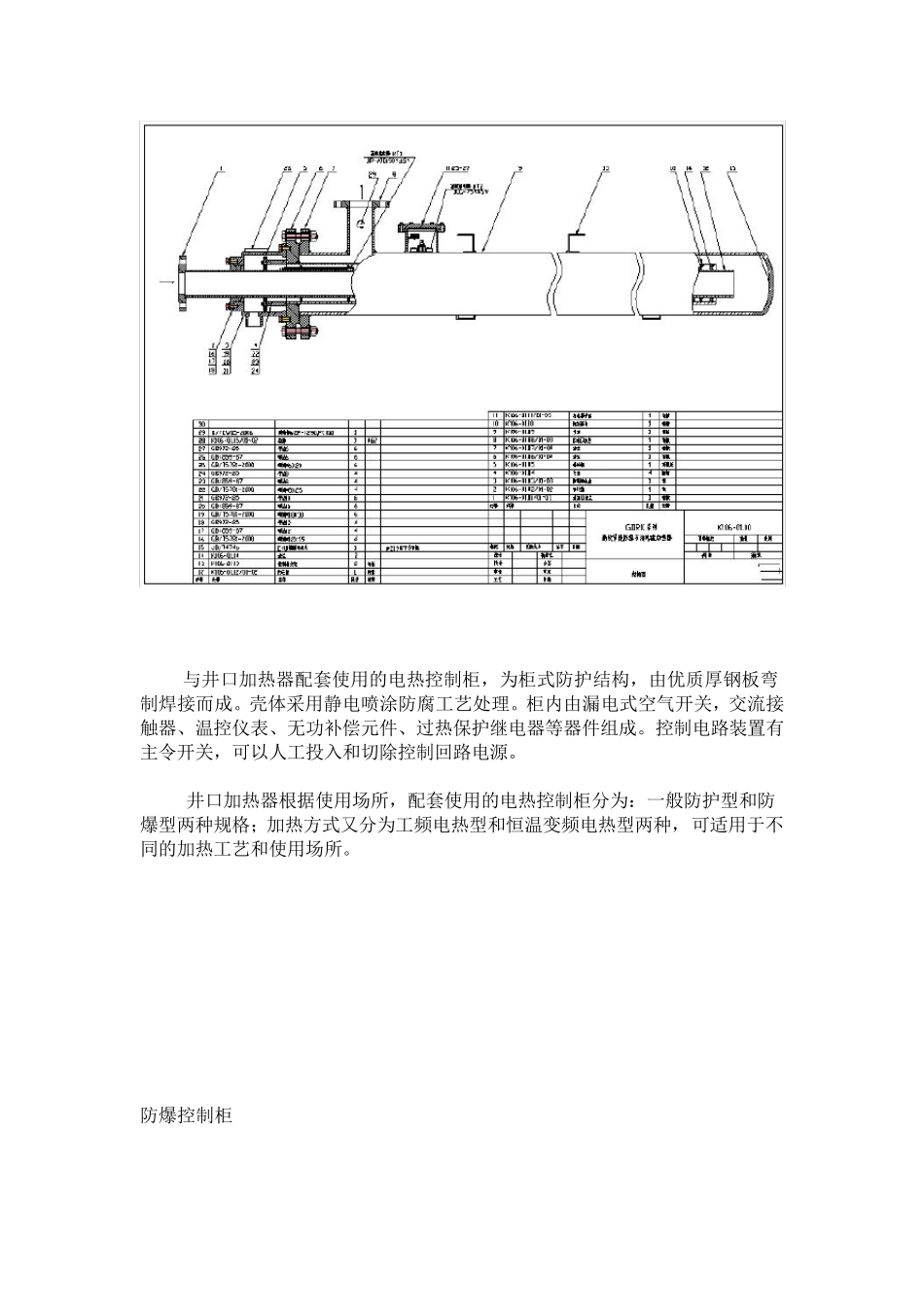

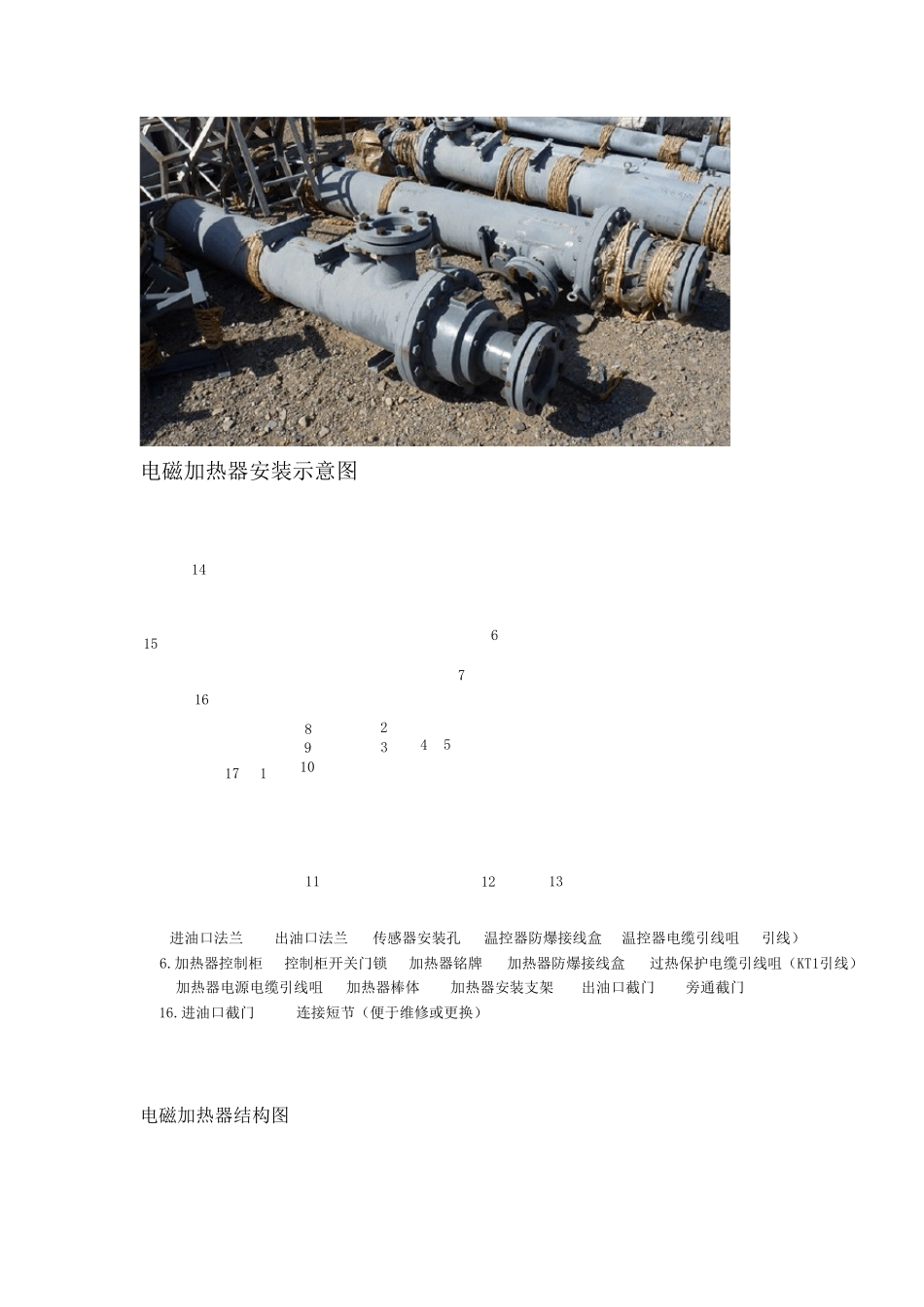

电磁加热器结构及工作原理目录：一、电磁加热器结构二、电磁加热器工作原理三、电磁加热器操作与调试一、电磁加热器结构井口加热器主体为棒式往复式管状结构，由铁磁性热载棒体和钢套管与高强度法兰组合焊接加工制成。经先进的焊接工艺处理，加热器的主体具有高强耐压、坚固密封、热应变能力强和抗腐蚀等特点，能承受足够的机械压力和强度。电磁加热器外观：电磁加热器安装示意图1151213进油口法兰 出油口法兰 传感器安装孔 温控器防爆接线盒 温控器电缆引线咀引线）6.加热器控制柜 控制柜开关门锁 加热器铭牌 加热器防爆接线盒 过热保护电缆引线咀（KT1引线）加热器电源电缆引线咀 加热器棒体 加热器安装支架 出油口截门 旁通截门16.进油口截门 连接短节（便于维修或更换）141516123476109817电磁加热器结构图与井口加热器配套使用的电热控制柜，为柜式防护结构，由优质厚钢板弯制焊接而成。壳体采用静电喷涂防腐工艺处理。柜内由漏电式空气开关，交流接触器、温控仪表、无功补偿元件、过热保护继电器等器件组成。控制电路装置有主令开关，可以人工投入和切除控制回路电源。井口加热器根据使用场所，配套使用的电热控制柜分为：一般防护型和防爆型两种规格；加热方式又分为工频电热型和恒温变频电热型两种，可适用于不同的加热工艺和使用场所。防爆控制柜温控仪表接线箱防爆配电控制柜示意图控制开关电源开关仪表观察窗防爆接线箱一般防护型控制柜示意图井口加热器结构与安装示意图进油口法兰 出油口法兰 传感器安装孔 温控器防爆接线盒 温控器电缆引线咀6.加热器控制柜 控制柜开关门锁 加热器铭牌 加热器防爆接线盒 过热保护电缆引线咀加热器电源电缆引线咀 加热器棒体 加热器安装支架 出油口截门 旁通截门16.进油口截门结构：主体为棒式往复式管状结构，配套使用防爆控制柜，井口来液低进高出通过腔体进行加热。二、电磁加热器工作原理1.电磁加热器热载体由高温热缆缠绕在铁磁性钢管棒芯上，并结构套入护套钢管内形成磁场闭合回路。由于铁磁性钢管的自身特性，电流通过高温电缆回路作用于电磁热载棒体上，使铁磁性钢管迅速产生强烈的磁滞涡流及磁阻热效应，而热载体释放的杂散磁场经外套钢管屏蔽吸收并产生圆环内集肤效应热，用来直接加热石油。而电磁加热器消耗的无功电力通过无功功率就地补偿后，其功率因数则达到0.95 以上，其所消耗的无功电能而直接转换为热能，一并用来加热石油介质，因此，其热效率高达98%以上...
