电磁感应图像

电磁感应图像_第1页
1/7
电磁感应图像_第2页
2/7
电磁感应图像_第3页
3/7

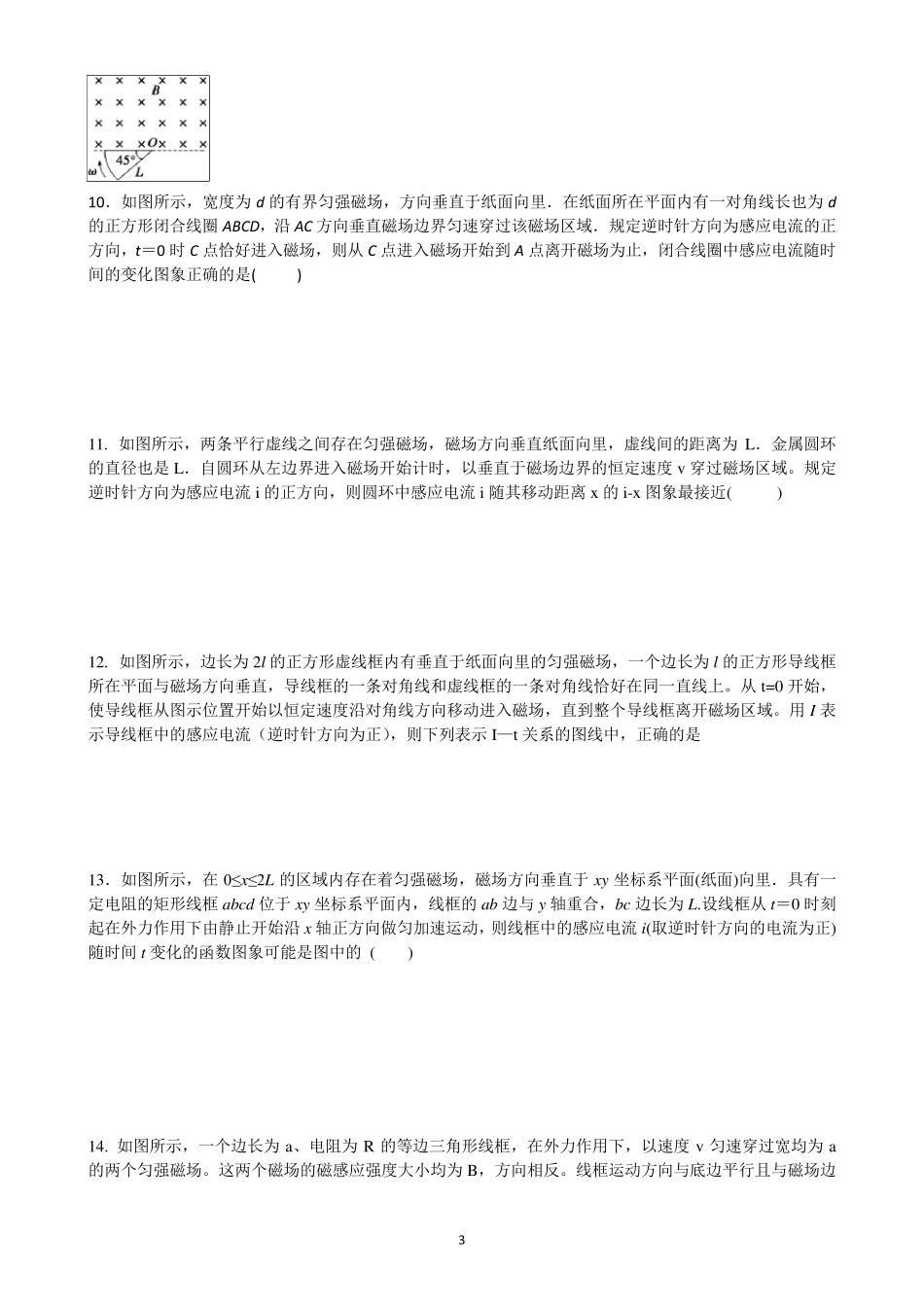

1 1.在竖直方向的匀强磁场中,水平放置一圆形导体环.规定导体环中电流的正方向如图甲所示,磁场向上为正.当磁感应强度B 随时间t 按图乙变化时,下列能正确表示导体环中感应电流变化情况的是 ( ) 2.如图所示,垂直于纸面向外的匀强磁场分布在等腰直角三角形内,它的底边在x 轴上且长为2L,高为L.纸面内一边长为L 的正方形导线框沿x 轴正方向做匀速直线运动穿过匀强磁场区域,在t=0 时刻恰好位于图中所示的位置.以顺时针方向为导线框中电流的正方向,在下面四幅图中能够正确表示电流——位移(I— x)关系的是( ) 3. 如图甲所示,一矩形线圈 abcd 位于一随时间变化的匀强磁场内,磁场方向垂直线圈所在的平面向里,磁感应强度B 随时间t 变化的规律如图乙所示.以I 表示线圈中的感应电流(图甲中线圈上箭头方向为电流的正方向),则下列选项中能正确表示线圈中电流I 随时间t 变化规律的是 ( ) 4. 如图所示,两条平行虚线之间存在匀强磁场,虚线间的距离为L,磁场方向垂直纸面向里,abcd 是位于纸面内的梯形线圈,ad 与 bc 间的距离也为L,t=0 时刻bc 边与磁场区域边界重合.现令线圈以恒定的速度v 沿垂直于磁场区域边界的方向穿过磁场区域,取沿a— b— c— d— a 方向为感应电流正方向,则在线圈穿越磁场区域的过程中,感应电流I 随时间t 变化的图线可能是 ( ) 2 5. 如 图 所 示 两 个 垂 直 纸 面 的 匀 强 磁 场 方 向 相 反 . 磁 感 应 强 度 的 大 小 均 为 B, 磁 场 区 域 的 宽 度 均 为 a, 一 正三 角 形 (高 为a)导 线 框ABC 从 图 示 位 置 沿 图 示 方 向 匀 速 穿 过 两 磁 场 区 域 , 以 逆 时 针 方 向 为 电 流 的 正 方 向 ,感 应 电 流 I 与 线 框 移 动 距 离 x 的 关 系 图 象 是 ( ) 6.如 图 甲 所 示 , 一 个 闭 合 线 圈 固 定 在 垂 直 纸 面 的 匀 强 磁 场 中 , 设 磁 场 方 向 向 里 为 磁 感 应 强 度 B 的 正 方 向 ,线 圈 中 的 箭 头 为 电 流 I 的 正 方 向 . 线 圈 及 线 圈 中 感 应 电 流 I 随 时 间 变 化 的 图 线 如 图 乙 所 示 , 则 磁 感 应 强 度 B随 时 间 变 化 的 图 线 可 能 是 ( ) 7. 在 竖 直 向 上 的 匀 ...
