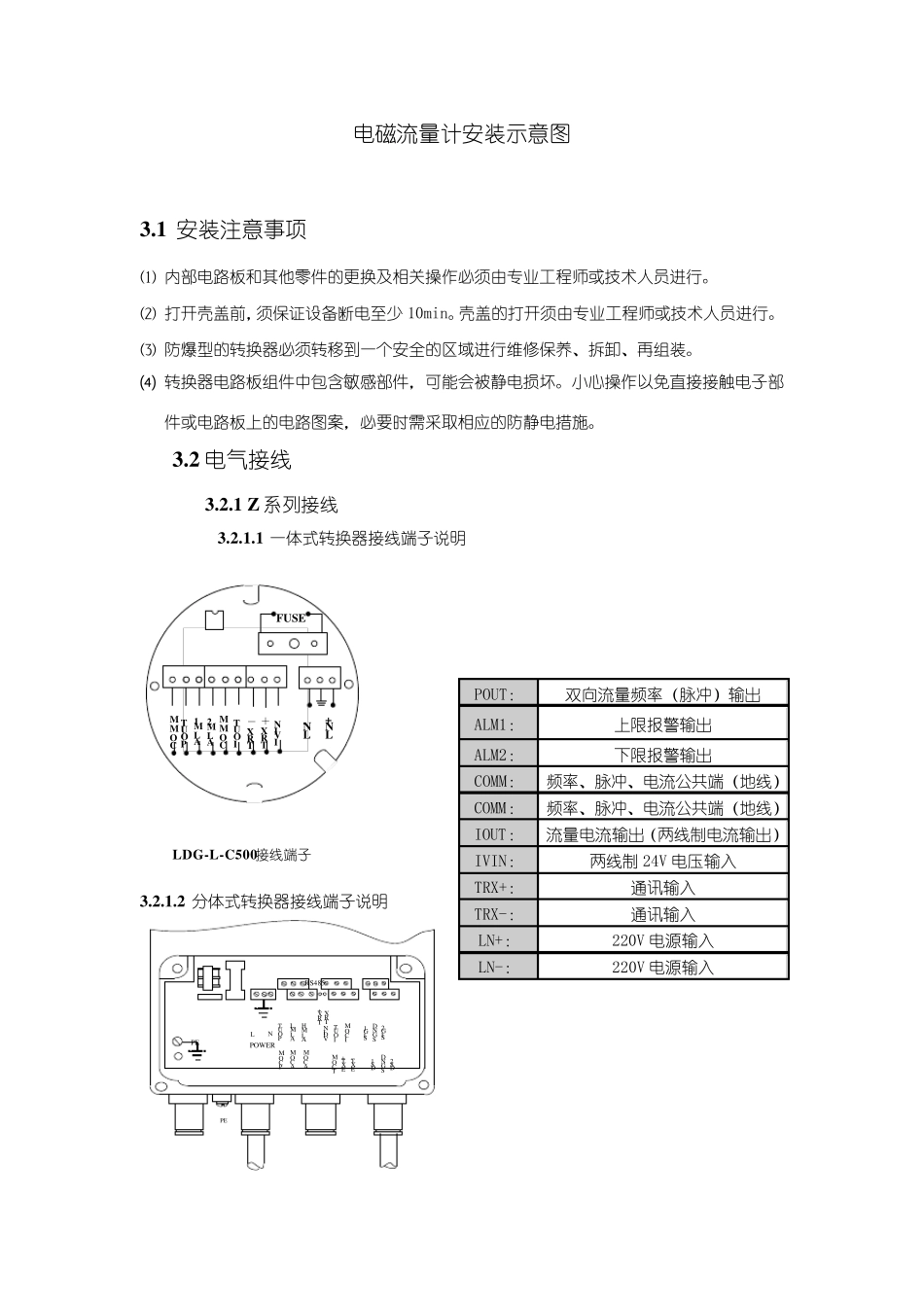

电磁流量计安装示意图

电磁流量计安装示意图 3.1 安装注意事项 ⑴ 内部电路板和其他零件的更换及相关操作必须由专业工程师或技术人员进行。 ⑵ 打开壳盖前，须保证设备断电至少 10min。壳盖的打开须由专业工程师或技术人员进行。 ⑶ 防爆型的转换器必须转移到一个安全的区域进行维修保养、拆卸、再组装。 ⑷ 转换器电路板组件中包含敏感部件，可能会被静电损坏。小心操作以免直接接触电子部 件或电路板上的电路图案，必要时需采取相应的防静电措施。 3.2 电气接线 3.2.1 Z系列接线 3.2.1.1 一体式转换器接线端子说明 FUSELN-LN+COMMPOUTALM1ALM2COMMIOUTTRX－TRX＋IVIN LDG-L-C500接线端子 3.2.1.2 分体式转换器接线端子说明 LN POUTEXT-VDINIOUTICOMSIG1SGNDSIG2DS1SGNDDS2ALMHEXT+ACOMTCOMRS485PETRX+TRX-PEPOWERALMLPCOMACOMPOUT： 双向流量频率（脉冲）输出 ALM1： 上限报警输出 ALM2： 下限报警输出 COMM： 频率、脉冲、电流公共端（地线） COMM： 频率、脉冲、电流公共端（地线） IOUT： 流量电流输出（两线制电流输出） IVIN： 两线制 24V 电压输入 TRX+： 通讯输入 TRX-： 通讯输入 LN+： 220V 电源输入 LN-： 220V 电源输入 两路报警输出SIG1 信号1SGND 信号地 SIG2 信号2DS1 激励屏蔽1DS2 激励屏蔽2接分体型传感器EXT+ 励磁电流+ EXT- 励磁电流-VDIN 电流两线制24V 接点 IOUT 模拟电流输出 ICOM 模拟电流输出地模拟电流输出POUT 流量频率(脉冲)输出 PCOM 频率(脉冲)输出地频率或脉冲输出ALML 下限报警输出ALMH 上限报警输出 ACOM 报警输出地TRX+TRX-通讯输入通讯输入232 通讯地通讯输入TCOM LDG-S400 接线端子 Φ2冷压端头金属网屏蔽层红色32股芯线绿色32股芯线Φ2冷压端头金属网屏蔽层红色32股芯线绿色32股芯线Φ10热缩管Φ10热缩管流量信号电缆RVVP2×32/0.2 LDG-S400 信号电缆示意图 3.2.1.3 电磁流量计模拟量输出接线说明 ⑴ 模拟量输出 模拟量输出分成两种信号制：0~ 10mA 和4~ 20mA 信号制。使用时，用户通过参数设置在两种信号制中选择一种即可。 模拟量电流输出内部为 24V 供电，0~ 20mA 信号制下，可驱动 750Ω 的负载电阻。 模拟量电流输出对应流量的百分比流量，即： w w w .tjshl.com 对于 0~ 10mA 信号制，电流零点为 0mA。 对于 4~ 20mA 信号制，电流零点为 4mA。 因此，为提高输出模拟量电流的分辨率，用户应适当选择流量计的...
