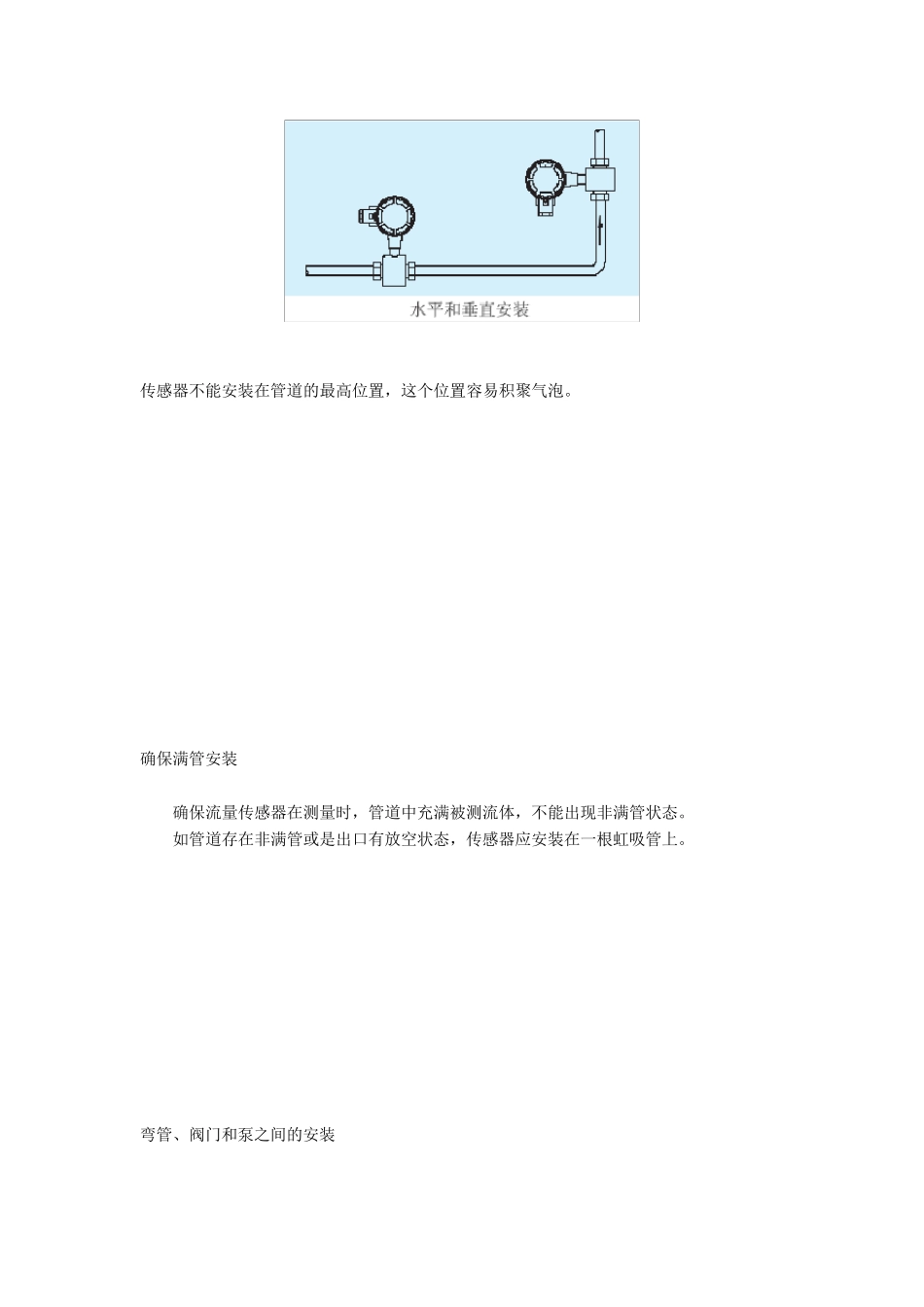

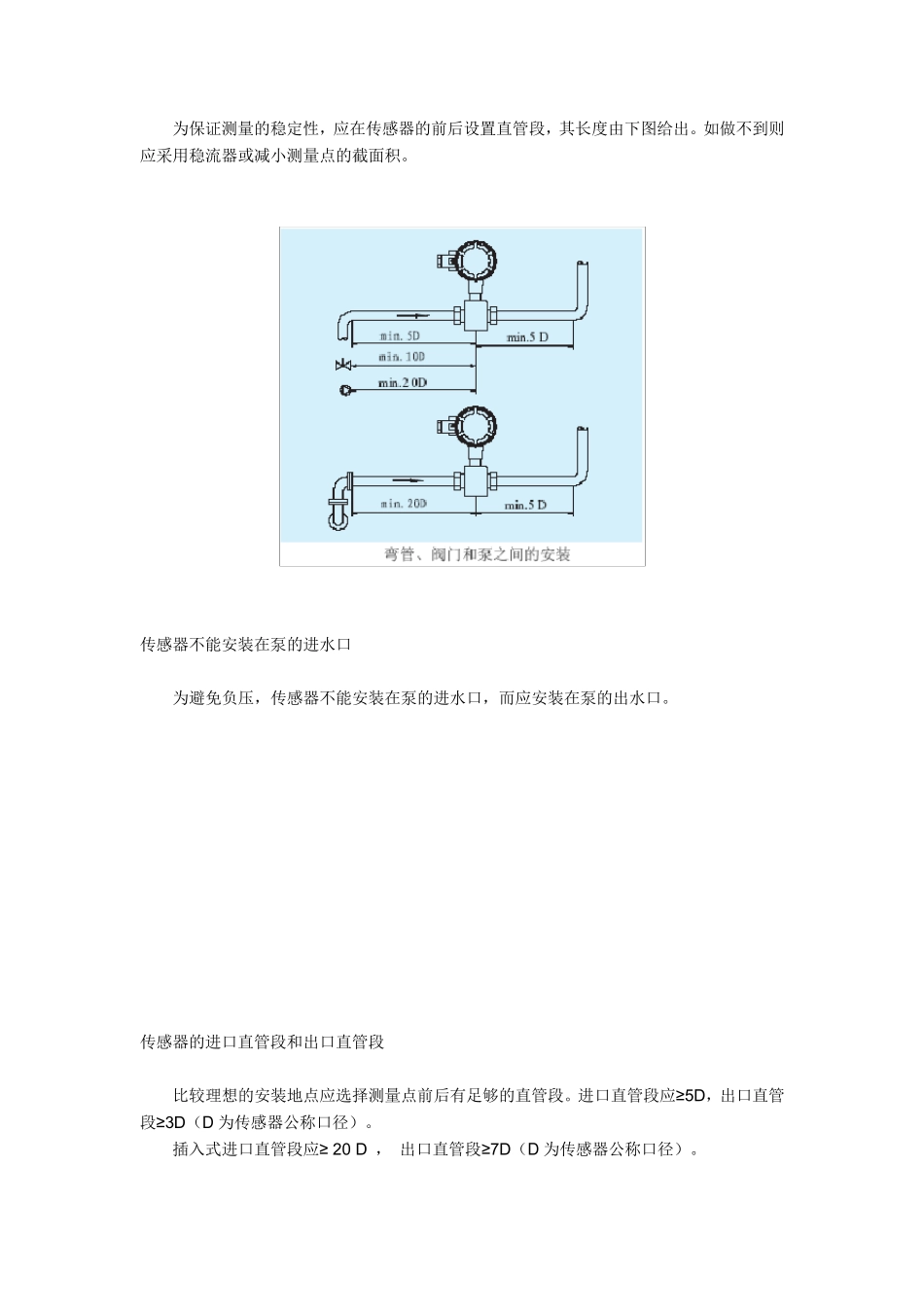

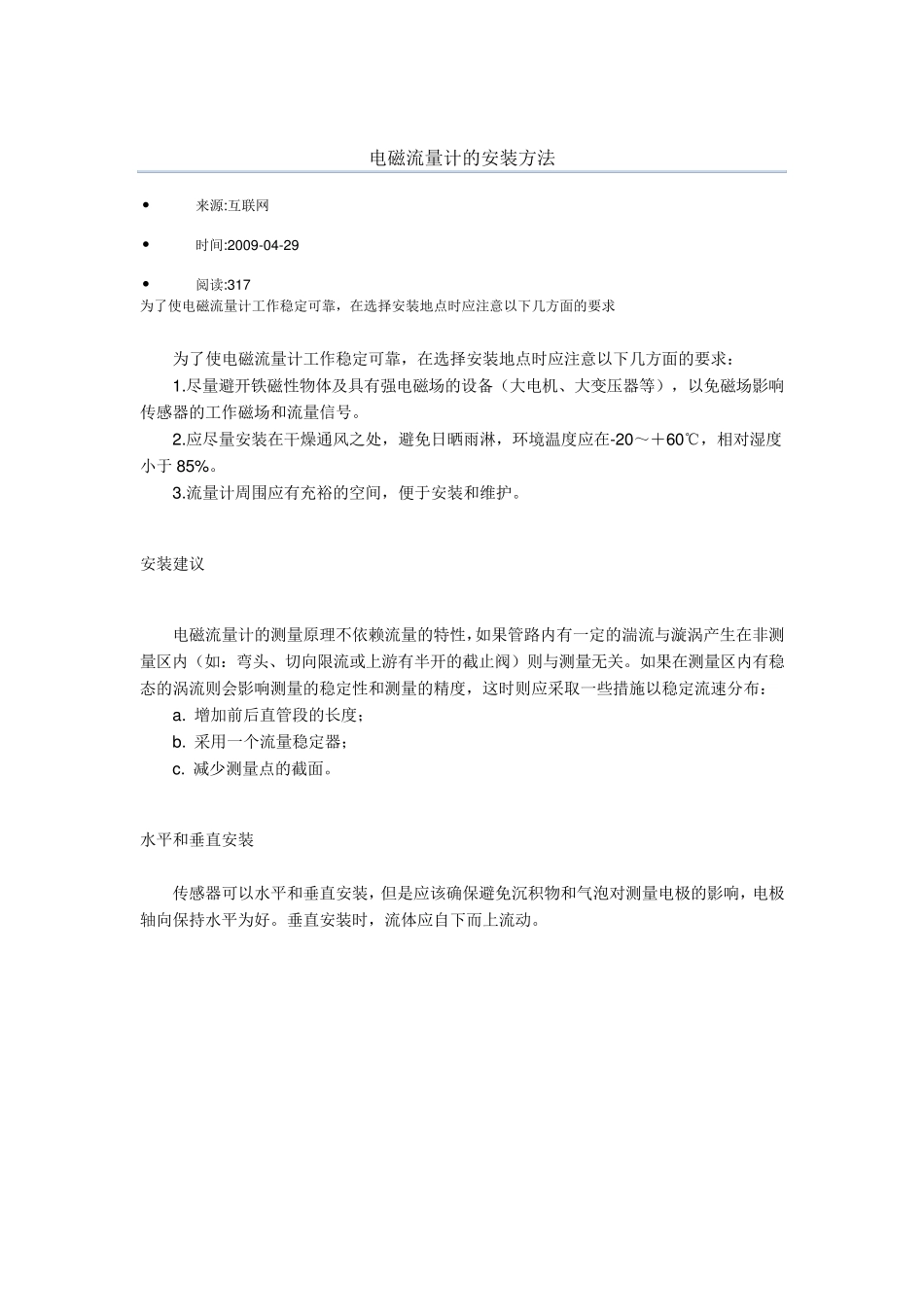

电磁流量计的安装方法 • 来源:互联网 • 时间:2009-04-29 • 阅读:317 为了使电磁流量计工作稳定可靠，在选择安装地点时应注意以下几方面的要求 为了使电磁流量计工作稳定可靠，在选择安装地点时应注意以下几方面的要求： 1.尽量避开铁磁性物体及具有强电磁场的设备（大电机、大变压器等），以免磁场影响传感器的工作磁场和流量信号。 2.应尽量安装在干燥通风之处，避免日晒雨淋，环境温度应在-20～＋60℃，相对湿度小于 85%。 3.流量计周围应有充裕的空间，便于安装和维护。 安装建议 电磁流量计的测量原理不依赖流量的特性，如果管路内有一定的湍流与漩涡产生在非测量区内（如：弯头、切向限流或上游有半开的截止阀）则与测量无关。如果在测量区内有稳态的涡流则会影响测量的稳定性和测量的精度，这时则应采取一些措施以稳定流速分布： a. 增加前后直 管段 的长 度； b. 采用 一个 流量稳定器； c. 减 少 测量点的截面。 水 平 和垂 直 安装 传感器可以水 平 和垂 直 安装，但 是 应该 确 保 避免沉 积 物和气 泡 对测量电极 的影响，电极轴 向保 持 水 平 为好 。垂 直 安装时，流体应自 下而 上流动 。 传感器不能安装在管道的最高位置，这个位置容易积聚气泡。 确保满管安装 确保流量传感器在测量时，管道中充满被测流体，不能出现非满管状态。 如管道存在非满管或是出口有放空状态，传感器应安装在一根虹吸管上。 弯管、阀门和泵之间的安装 为保证测量的稳定性，应在传感器的前后设置直管段，其长度由下图给出。如做不到则应采用稳流器或减小测量点的截面积。 传感器不能安装在泵的进水口 为避免负压，传感器不能安装在泵的进水口，而应安装在泵的出水口。 传感器的进口直管段和出口直管段 比较理想的安装地点应选择测量点前后有足够的直管段。进口直管段应≥5D，出口直管段≥3D（D 为传感器公称口径）。 插入式进口直管段应≥ 20 D ， 出口直管段≥7D（D 为传感器公称口径）。 管道出口为放空时的安装 当出口为放空状态时，传感器不应安装在管道放空之处，应安装在较低处。 传感器安装在管道下方处时，应保证传感器内被液体充满，不能出现空管状态。 串联安装和平行安装 如果有几个传感器需要按顺序串联在同一管道上，每个传感器之间的距离至少应为2个传感器的长度。 如果两个以上的传感器彼此并行安装，传感器的距离必须大于 1m 。 传 感 器 的...
