电线基本知识VIP专享

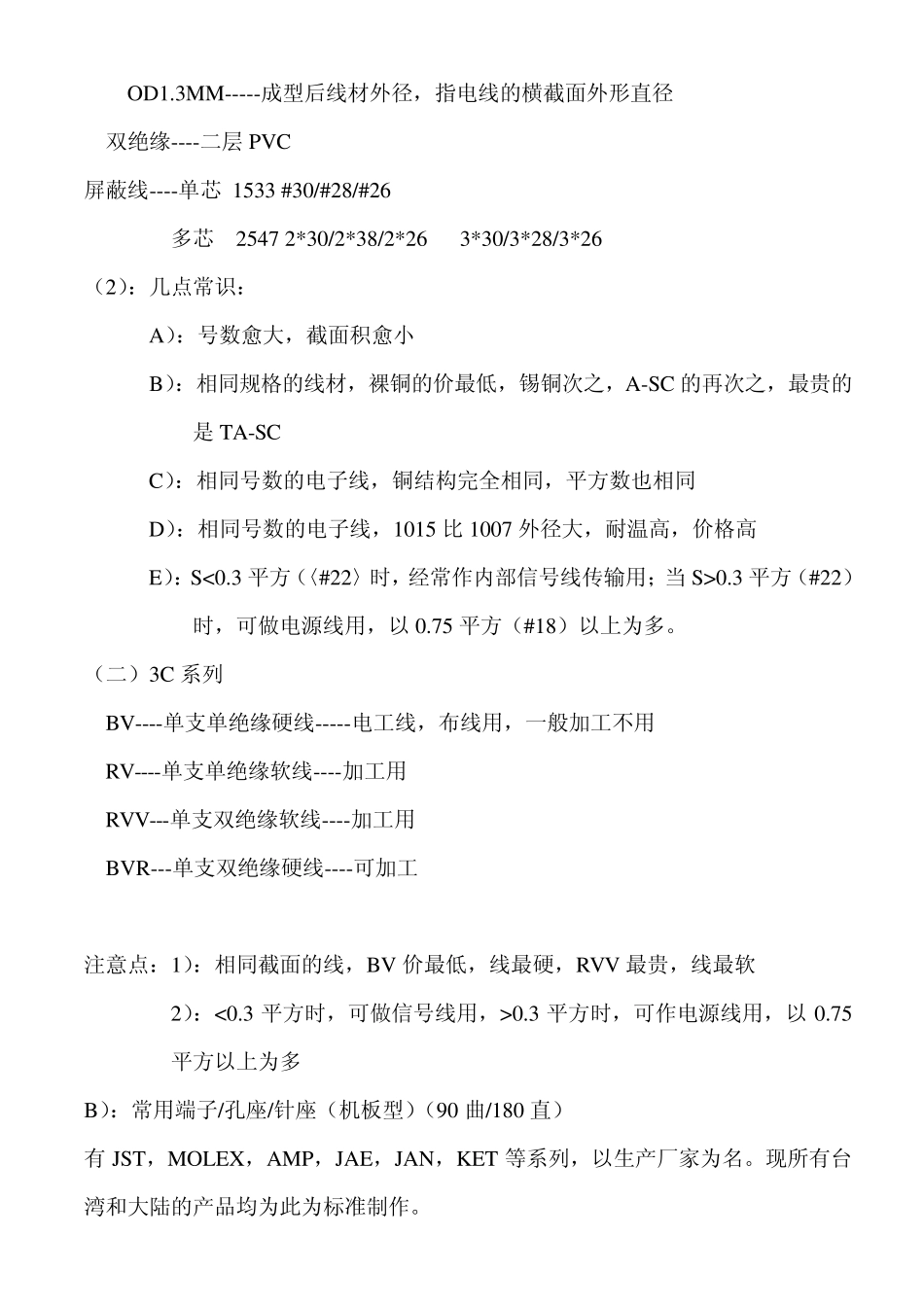

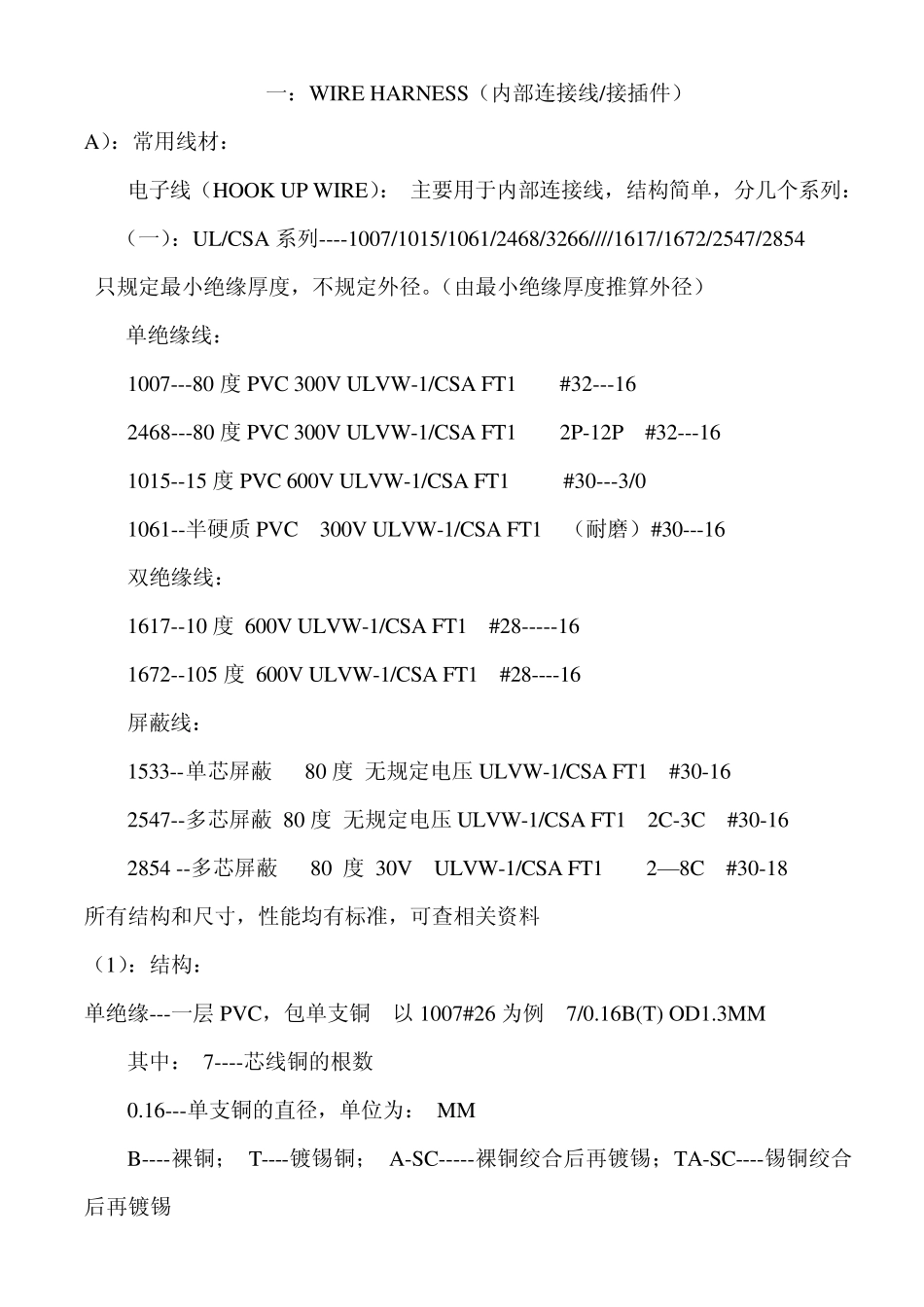

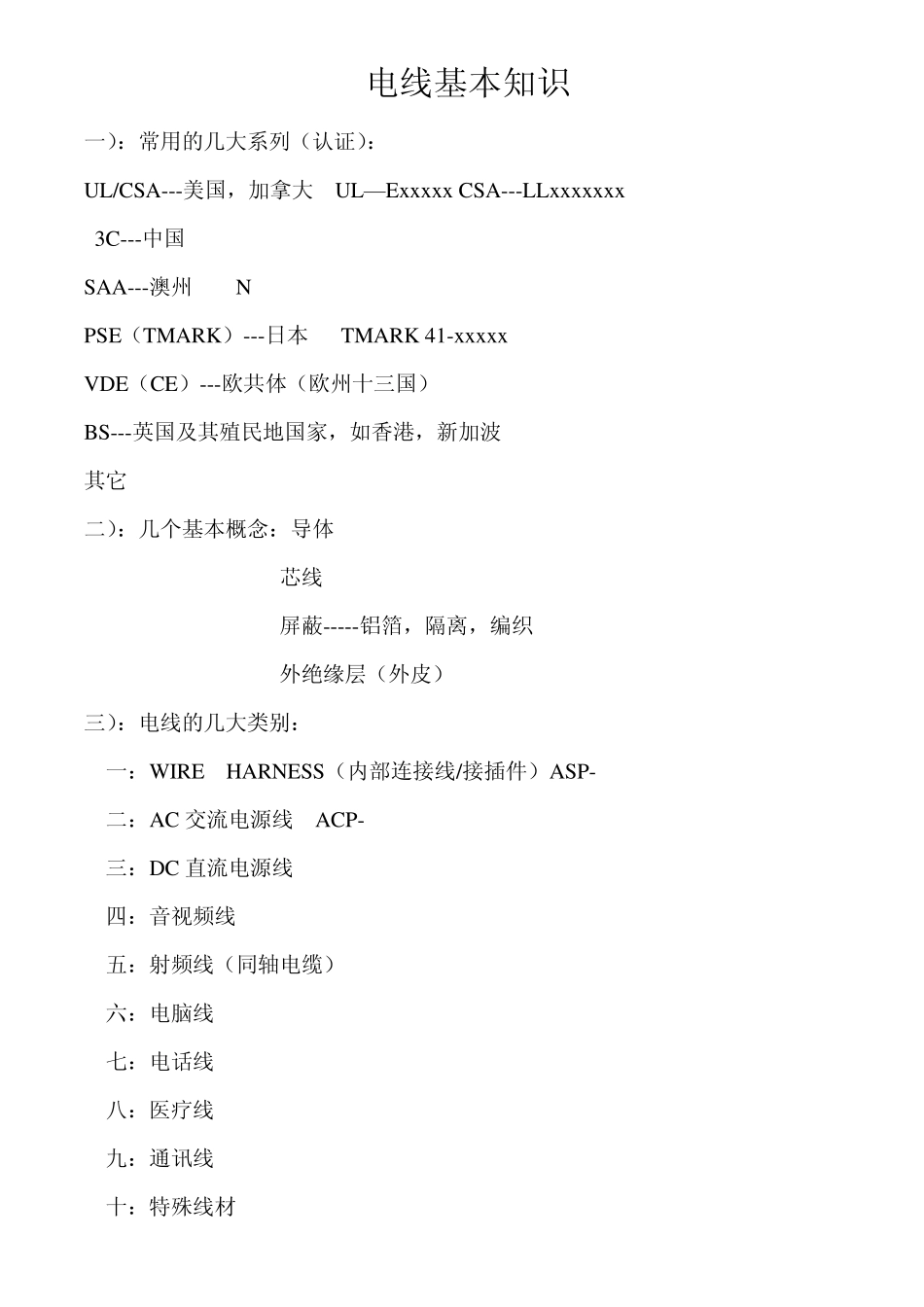

电线基本知识 一）：常用的几大系列（认证）： UL/CSA---美国，加拿大 UL—Exxxxx CSA---LLxxxxxxx 3C---中国 SAA---澳州 N PSE（TMARK）---日本 TMARK 41-xxxxx VDE（CE）---欧共体（欧州十三国） BS---英国及其殖民地国家，如香港，新加波 其它 二）：几个基本概念：导体 芯线 屏蔽-----铝箔，隔离，编织 外绝缘层（外皮） 三）：电线的几大类别： 一：WIRE HARNESS（内部连接线/接插件）ASP- 二：AC 交流电源线 ACP- 三：DC 直流电源线 四：音视频线 五：射频线（同轴电缆） 六：电脑线 七：电话线 八：医疗线 九：通讯线 十：特殊线材 一：W IRE HARNESS（内部连接线/接插件） A）：常用线材： 电子线（HOOK UP W IRE）： 主要用于内部连接线，结构简单，分几个系列： （一）：UL/CSA 系列----1007/1015/1061/2468/3266////1617/1672/2547/2854 只规定最小绝缘厚度，不规定外径。（由最小绝缘厚度推算外径） 单绝缘线： 1007---80 度PVC 300V ULVW -1/CSA FT1 #32---16 2468---80 度PVC 300V ULVW -1/CSA FT1 2P-12P #32---16 1015--15 度PVC 600V ULVW -1/CSA FT1 #30---3/0 1061--半硬质 PVC 300V ULVW -1/CSA FT1 （耐磨）#30---16 双绝缘线： 1617--10 度 600V ULVW -1/CSA FT1 #28-----16 1672--105 度 600V ULVW -1/CSA FT1 #28----16 屏蔽线： 1533--单芯屏蔽 80 度 无规定电压 ULVW -1/CSA FT1 #30-16 2547--多芯屏蔽 80 度 无规定电压 ULVW -1/CSA FT1 2C-3C #30-16 2854 --多芯屏蔽 80 度 30V ULVW -1/CSA FT1 2—8C #30-18 所有结构和尺寸，性能均有标准，可查相关资料 （1）：结构： 单绝缘---一层 PVC，包单支铜 以 1007#26 为例 7/0.16B(T) OD1.3MM 其中： 7----芯线铜的根数 0.16---单支铜的直径，单位为： MM B----裸铜； T----镀锡铜； A-SC-----裸铜绞合后再镀锡；TA-SC----锡铜绞合后再镀锡 OD1.3MM-----成型后线材外径，指电线的横截面外形直径 双绝缘----二层PVC 屏蔽线----单芯 1533 #30/#28/#26 多芯 2547 2*30/2*38/2*26 3*30/3*28/3*26 （2）：几点常识： A）：号数愈大，截面积愈小 B）：相同规格的线材，裸铜的价最低，锡铜次之，A-SC 的再次之，最贵的是TA-SC C）：相同号数的电子线，铜结构完全相同，平方数也相同 D）：相同号数的电子线，1015 比1007...
