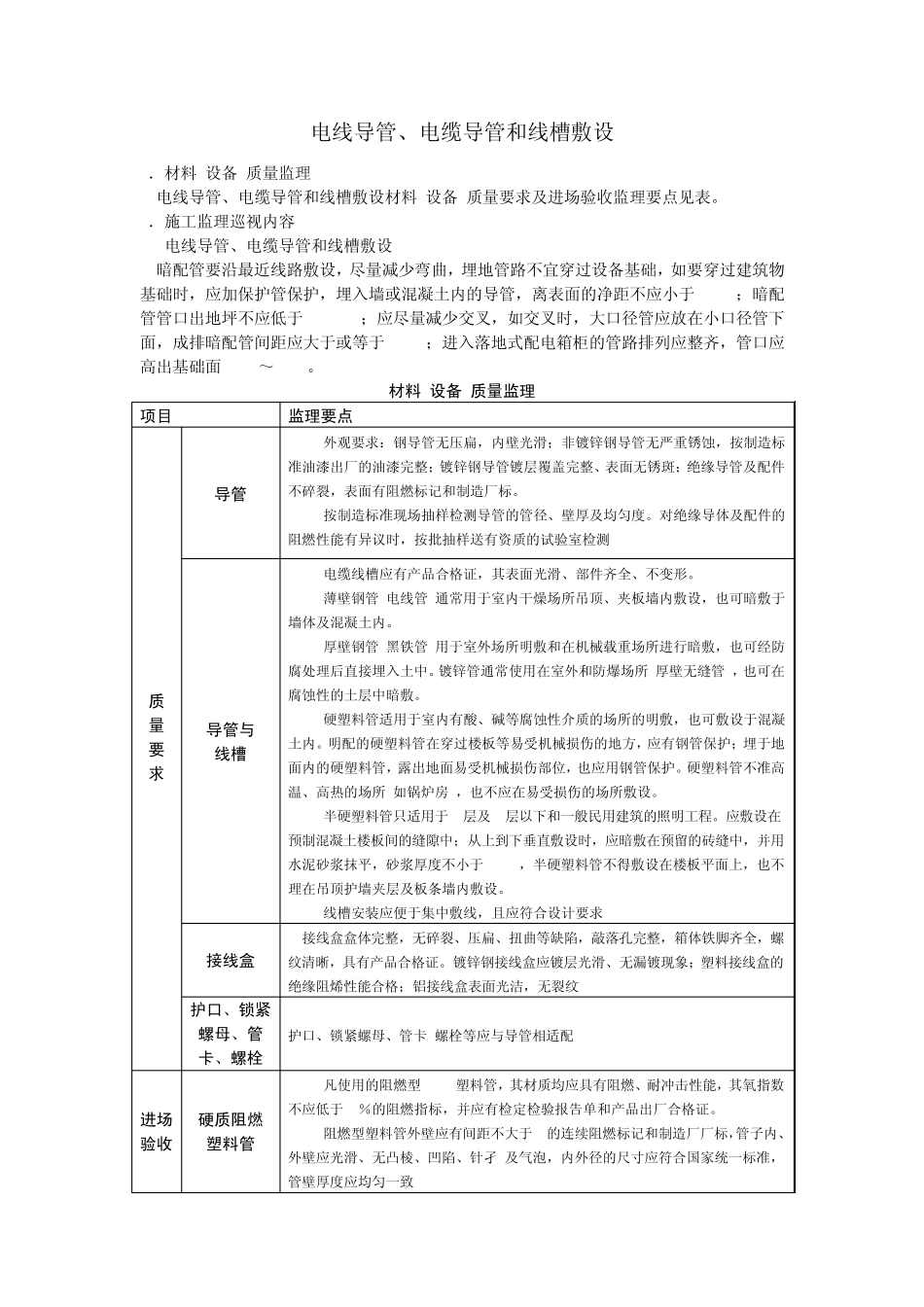

电线导管、电缆导管和线槽敷设 1．材料(设备)质量监理 电线导管、电缆导管和线槽敷设材料(设备)质量要求及进场验收监理要点见表。 2．施工监理巡视内容 (1)电线导管、电缆导管和线槽敷设 1)暗配管要沿最近线路敷设，尽量减少弯曲，埋地管路不宜穿过设备基础，如要穿过建筑物基础时，应加保护管保护，埋入墙或混凝土内的导管，离表面的净距不应小于 15mm；暗配管管口出地坪不应低于 200ram；应尽量减少交叉，如交叉时，大口径管应放在小口径管下面，成排暗配管间距应大于或等于 25mm；进入落地式配电箱柜的管路排列应整齐，管口应高出基础面 50mm～80mm。 材料(设备)质量监理 项目 监理要点 质 量 要 求 导管 (1)外观要求：钢导管无压扁，内壁光滑；非镀锌钢导管无严重锈蚀，按制造标准油漆出厂的油漆完整；镀锌钢导管镀层覆盖完整、表面无锈斑；绝缘导管及配件不碎裂，表面有阻燃标记和制造厂标。 (2)按制造标准现场抽样检测导管的管径、壁厚及均匀度。对绝缘导体及配件的阻燃性能有异议时，按批抽样送有资质的试验室检测 导管与 线槽 (1)电缆线槽应有产品合格证，其表面光滑、部件齐全、不变形。 (2)薄壁钢管(电线管)通常用于室内干燥场所吊顶、夹板墙内敷设，也可暗敷于墙体及混凝土内。 (3)厚壁钢管(黑铁管)用于室外场所明敷和在机械载重场所进行暗敷，也可经防腐处理后直接埋入土中。镀锌管通常使用在室外和防爆场所(厚壁无缝管)，也可在腐蚀性的土层中暗敷。 (4)硬塑料管适用于室内有酸、碱等腐蚀性介质的场所的明敷，也可敷设于混凝土内。明配的硬塑料管在穿过楼板等易受机械损伤的地方，应有钢管保护；埋于地面内的硬塑料管，露出地面易受机械损伤部位，也应用钢管保护。硬塑料管不准高温、高热的场所(如锅炉房)，也不应在易受损伤的场所敷设。 (5)半硬塑料管只适用于 6层及 6层以下和一般民用建筑的照明工程。应敷设在预制混凝土楼板间的缝隙中；从上到下垂直敷设时，应暗敷在预留的砖缝中，并用水泥砂浆抹平，砂浆厚度不小于 15mm，半硬塑料管不得敷设在楼板平面上，也不理在吊顶护墙夹层及板条墙内敷设。 (6)线槽安装应便于集中敷线，且应符合设计要求 接线盒 接线盒盒体完整，无碎裂、压扁、扭曲等缺陷，敲落孔完整，箱体铁脚齐全，螺纹清晰，具有产品合格证。镀锌钢接线盒应镀层光滑、无漏镀现象；塑料接线盒的绝缘阻烯性能合格；铝接线盒表面光洁，无裂纹 护口、锁紧螺母、管卡、螺栓 护口、锁紧螺...
