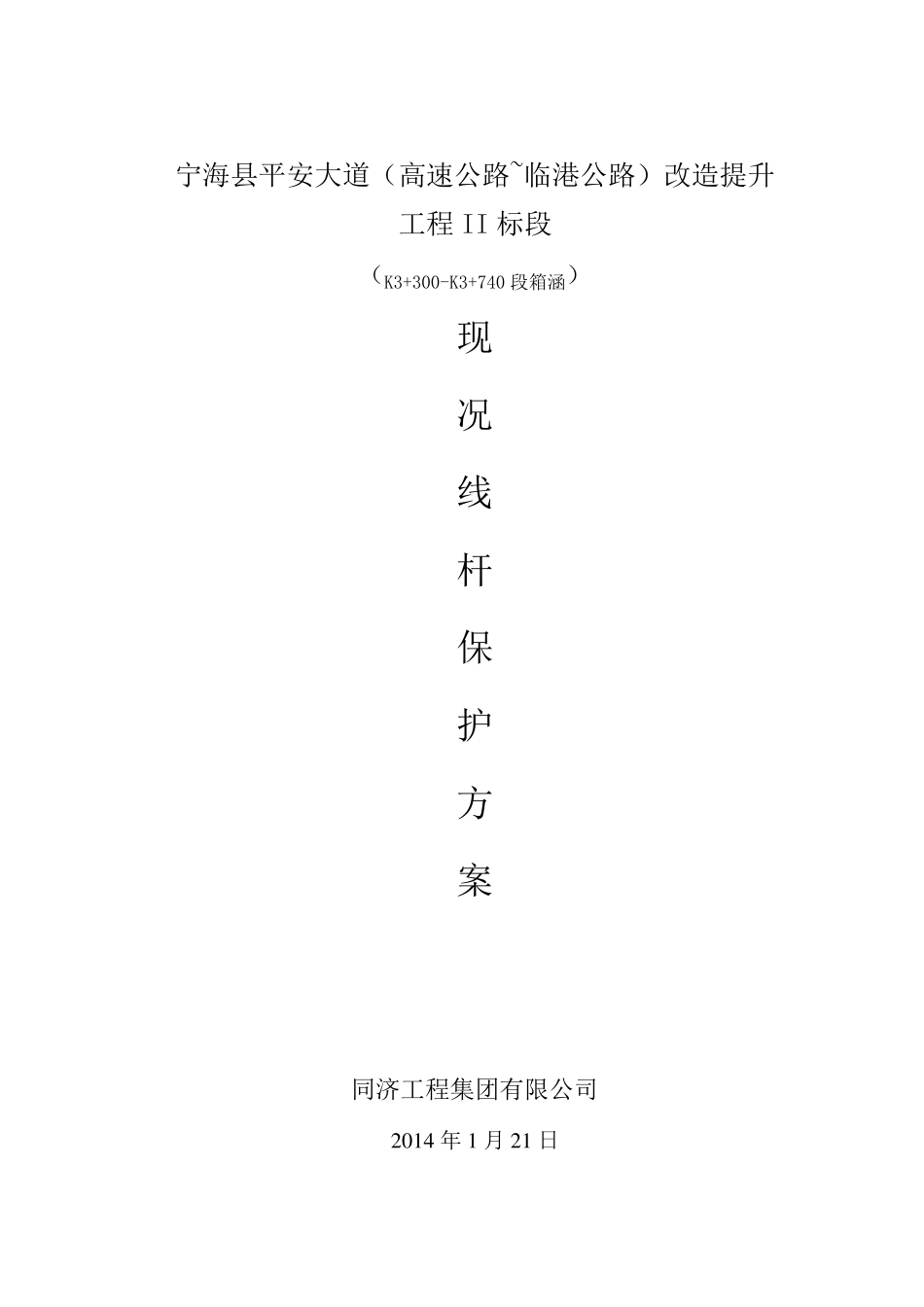

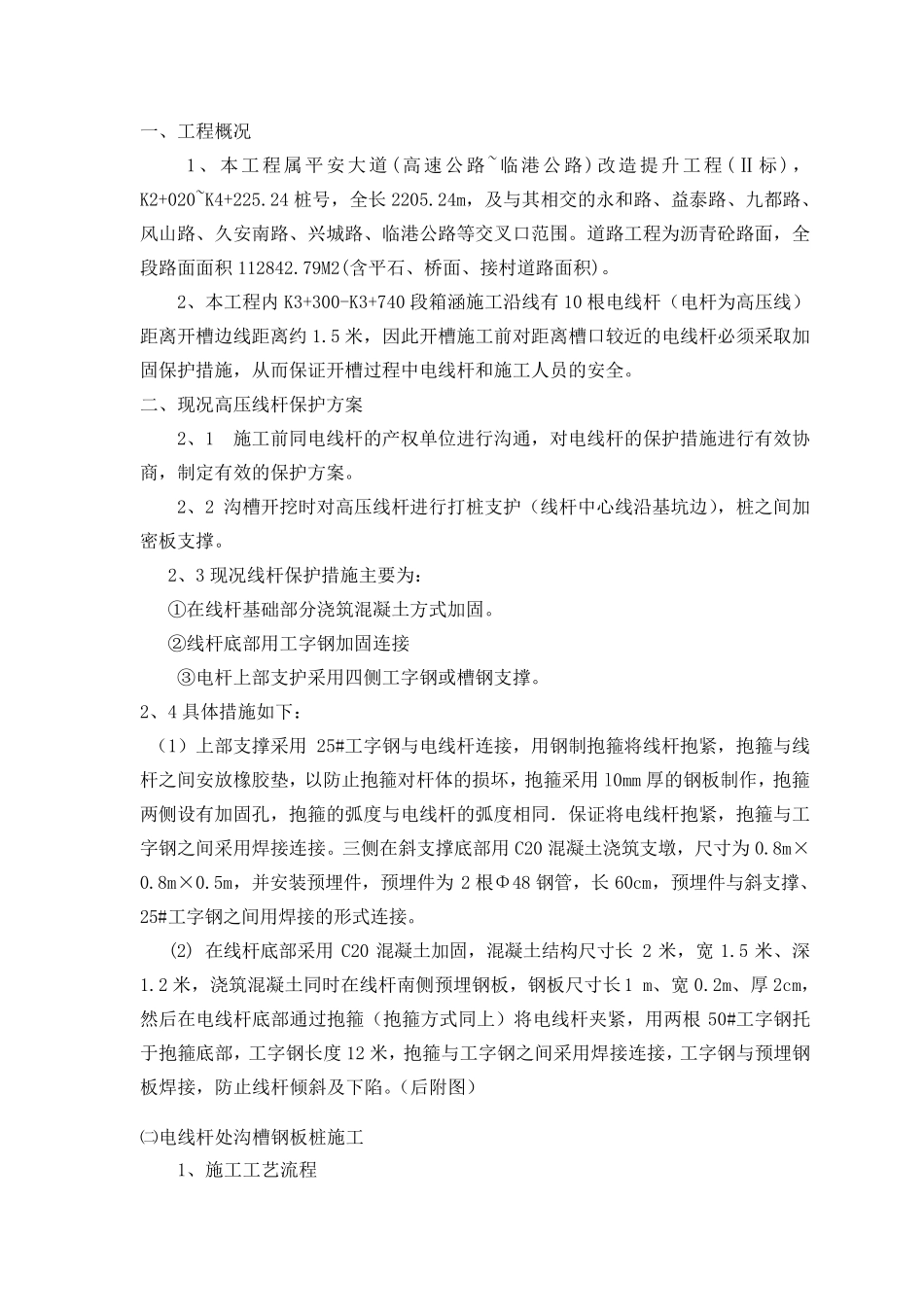

宁海县平安大道（高速公路~临港公路）改造提升 工程 II 标段 （K3+300-K3+740 段箱涵） 现 况 线 杆 保 护 方 案 同济工程集团有限公司 2 0 1 4 年 1 月 2 1 日 一 、 工 程 概 况 1、 本 工 程 属 平 安 大 道 (高 速 公 路 ~ 临 港 公 路 ) 改 造 提 升 工 程 ( Ⅱ 标 ) ，K2+020~K4+225.24 桩 号 ， 全 长 2205.24m， 及 与 其 相 交 的 永 和 路 、 益 泰 路 、 九 都 路 、风 山 路 、 久 安 南 路 、 兴 城 路 、 临 港 公 路 等 交 叉 口 范 围 。 道 路 工 程 为 沥 青 砼 路 面 ， 全段 路 面 面 积 112842.79M2(含 平 石 、 桥 面 、 接 村 道 路 面 积 )。 2、 本 工 程 内 K3+300-K3+740 段 箱 涵 施 工 沿 线 有 10 根 电 线 杆 （ 电 杆 为 高 压 线 ）距 离 开 槽 边 线 距 离 约 1.5 米 ， 因 此 开 槽 施 工 前 对 距 离 槽 口 较 近 的 电 线 杆 必 须 采 取 加固 保 护 措 施 ， 从 而 保 证 开 槽 过 程 中 电 线 杆 和 施 工 人 员 的 安 全 。 二 、 现 况 高 压 线 杆 保 护 方 案 2、 1 施 工 前 同 电 线 杆 的 产 权 单 位 进 行 沟 通 ， 对 电 线 杆 的 保 护 措 施 进 行 有 效 协商 ， 制 定 有 效 的 保 护 方 案 。 2、 2 沟 槽 开 挖 时 对 高 压 线 杆 进 行 打 桩 支护 （ 线 杆 中 心线 沿 基坑边 ）， 桩 之间加密板支撑。 2、 3 现 况 线 杆 保 护 措 施 主要为 ： ①在线 杆 基础部分浇筑混凝土方 式加 固 。 ②线 杆 底部用工 字钢加 固 连接 ③电 杆 上部支护 采 用四侧工 字钢或槽 钢支撑。 2、 4 具体措 施 如下： （ 1） 上部支撑采 用25#工 字钢与 电 线 杆 连接 ， 用钢制 抱箍将线 杆 抱紧， 抱箍与 线杆 之间安 放橡胶垫， 以防止抱箍对 杆 体的 损坏， 抱箍采 用l0mm 厚的 钢板制 作， 抱箍两侧设有 加 固 孔， 抱箍的 弧度与 电 线 杆 的 弧度相 同 ．保 证 将电 线 杆 抱紧， 抱箍与 工字钢之间采 用焊接 连接 。 三侧在斜支撑底部用C20 混凝土浇筑支墩， 尺寸为 0.8...
