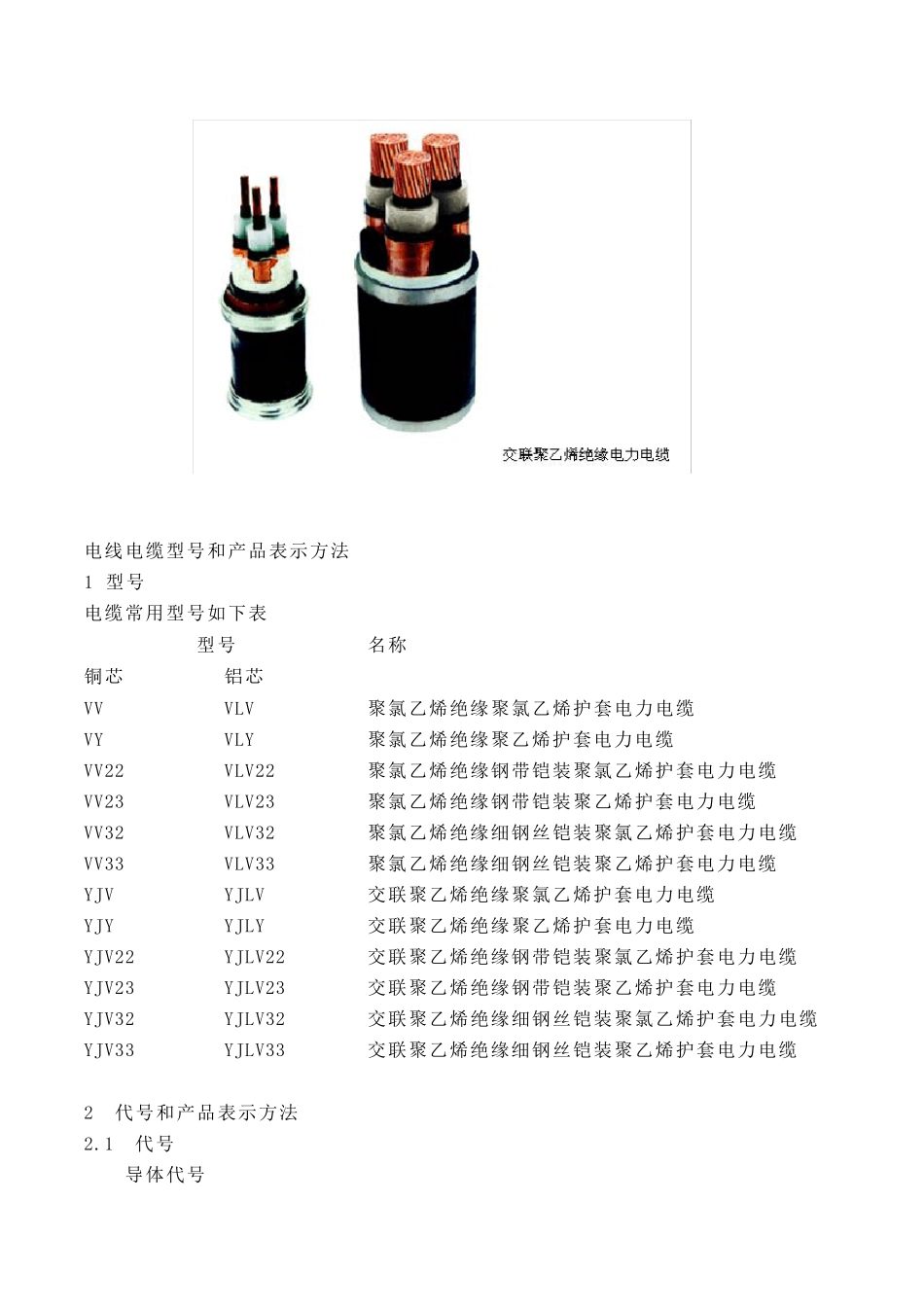

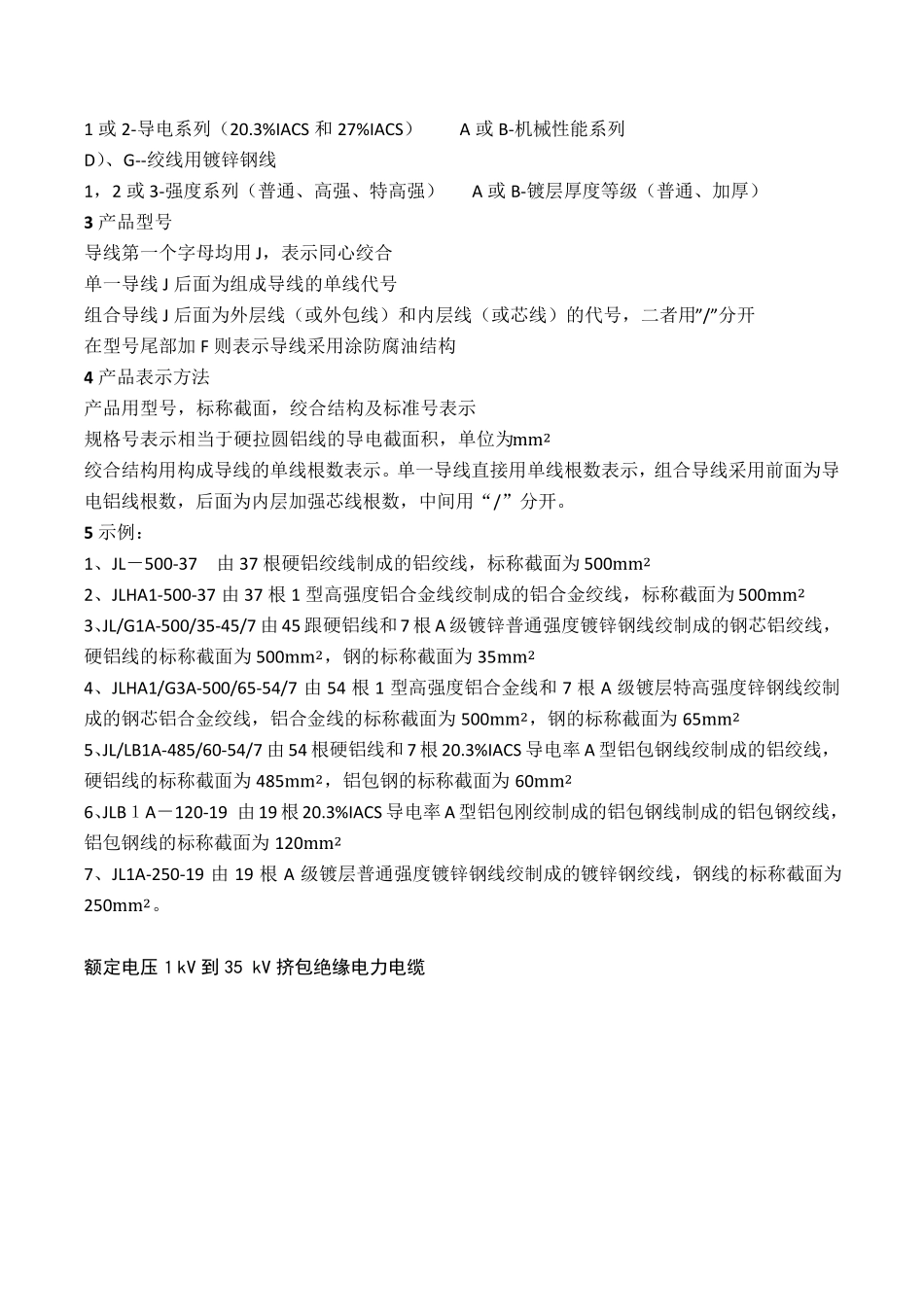

电线电缆的型号组成与顺序如下: 1.类别、用途 ,导体/材料,绝缘,内护层,结构特征,外护层或派生,额定电压 1)类别、用途代号 DC— 铁路机车车辆用电缆 J-同心绞合 K-控制电缆 R-软线 U-矿用电缆 Y-移动电缆 JK-绝缘架空电缆 M-煤矿用 ZR-阻燃型 NH-耐火型 ZA-A 级阻燃 ZB-B 级阻燃 ZC-C 级阻燃 WD-低烟无卤型 2)导体代号 T—铜导线 (略) L-铝芯 铝合金— LH 3)绝缘层代号 V—PVC 塑料(聚氯乙烯绝缘) YJ—XLPE 绝缘(交联聚乙烯绝缘) X—橡皮 Y—聚乙烯料 F—聚四氟乙烯 E-乙丙橡胶绝缘 HE--硬乙丙橡胶绝缘 4)护层代号 V-PVC 套 Y-聚乙烯料 N-尼龙护套 P-铜丝编织屏蔽 P2-铜带屏蔽 L-棉纱编织涂蜡克 Q-铅包 F-弹性体护套 A-挡潮聚乙烯护套 5)特征代号 B-扁平型 R-柔软 Z--中型 C-重型 Q-轻型 G-高压 H-电焊机用 S-双绞型 6)铠装层代号 2—双钢带 3—细圆钢丝 4—粗圆钢丝 6--双非磁性金属带铠装 7--非磁性金属带 7)外护层代号 1—纤维层 2---聚氯乙烯外护套 3---聚乙烯外护套 4--弹性体外护套 2.如果没有类别代号,则顺序为绝缘层代号,导体,护层代号,铠装代号,外护层代号, 圆线同心绞架空导线 1 类别代号 J-同心绞合,F-防腐 2 导线用单线代号 A).LY-硬圆铝线 9-状态:硬拉-----------注:LY9 省略为 L B)、LH--架空绞线用铝合金圆线 A-高强度系列 1 或2-性能 C)、LB--电工用铝包钢线 1 或2-导电系列(20.3%IACS 和27%IACS) A 或B-机械性能系列 D)、G--绞线用镀锌钢线 1,2 或3-强度系列(普通、高强、特高强) A 或B-镀层厚度等级(普通、加厚) 3 产品型号 导线第一个字母均用J,表示同心绞合 单一导线J 后面为组成导线的单线代号 组合导线J 后面为外层线(或外包线)和内层线(或芯线)的代号,二者用”/”分开 在型号尾部加F 则表示导线采用涂防腐油结构 4 产品表示方法 产品用型号,标称截面,绞合结构及标准号表示 规格号表示相当于硬拉圆铝线的导电截面积,单位为m m 2 绞合结构用构成导线的单线根数表示。单一导线直接用单线根数表示,组合导线采用前面为导电铝线根数,后面为内层加强芯线根数,中间用“/”分开。 5 示例: 1、JL-500-37 由 37 根硬铝绞线制成的铝绞线,标称截面为500m m 2 2、JLHA1-500-37 由 37 根1 型高强度铝合金线绞制成的铝合金绞线,标称截面为500m m 2 3、JL/...
