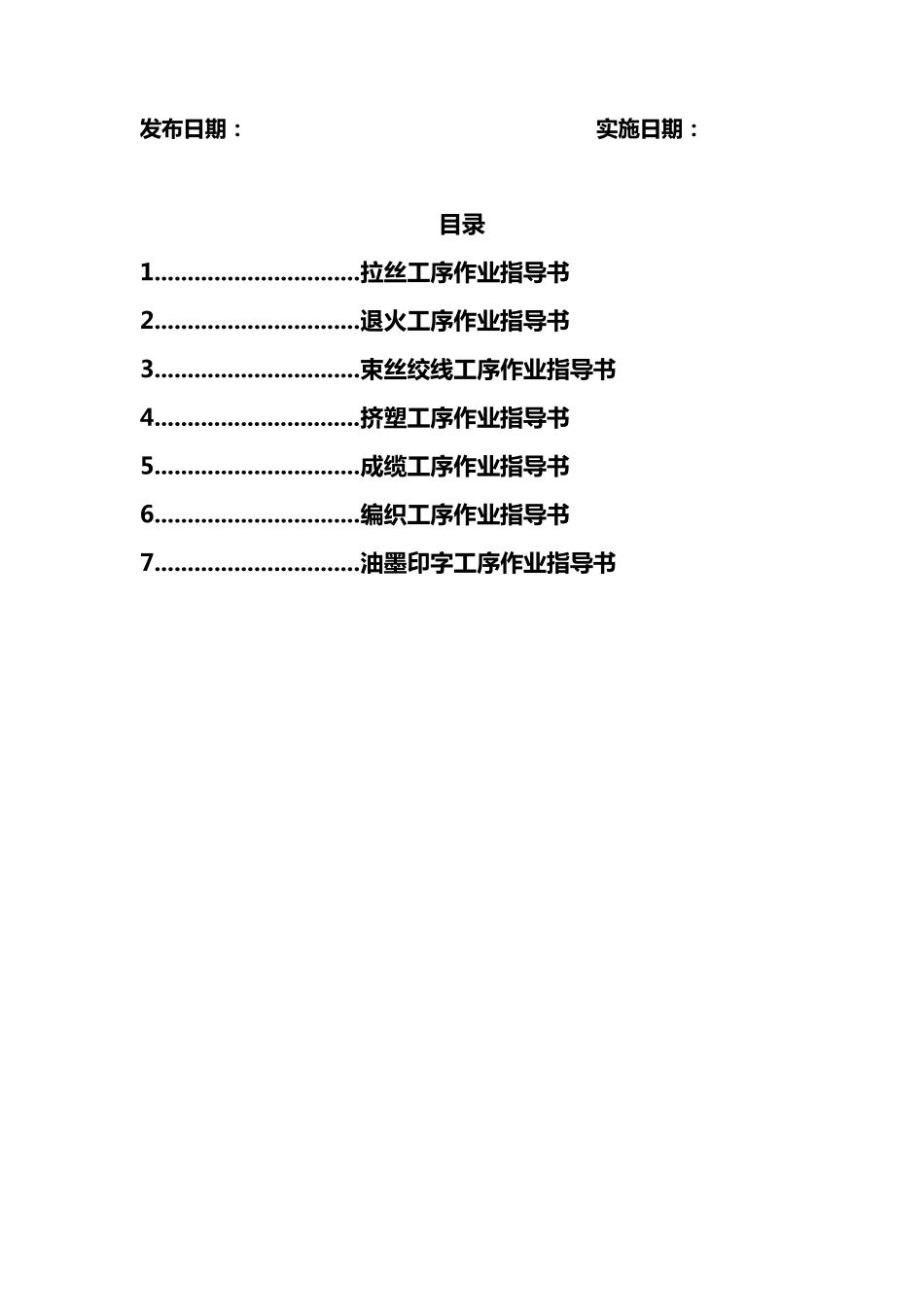

电 线 电 缆 有 限 公 司 工 序 作 业指导书 SHDSDL/CJ-005-2008 编制： 审核： 批准： 发 布 日 期 ： 实 施 日 期 ： 目 录 1...............................拉 丝 工 序 作 业指导书 2...............................退火工 序 作 业指导书 3...............................束丝 绞线工 序 作 业指导书 4...............................挤塑工 序 作 业指导书 5...............................成缆工 序 作 业指导书 6...............................编织工 序 作 业指导书 7...............................油墨印字工 序 作 业指导书 一、拉丝工序作业指导书 1. 设备的组成及用途 拉线机由拉线轮、电动机、传动部分 2. 生产前的准备工作 2.1. 根据生产任务单要求，按原材料定额领用一定数量经检查合格的铜杆，准备好收线盘，并检查盘具是否完好，将完好的盘具装在收线架上 2.2. 根据生产任务单要求的规格，按配模表的规定将拉线模配齐 2.3. 检查设备是否运转正常，才可开机，并作记录 3. 操作要点 3.1 检查润滑管道是否通畅 3.2 将进线的头子轧尖，穿出第一模子35cm 左右，并把模子固定在穿模机的模座上，用穿模机上的夹钳夹住线关，开动穿模机，使穿模机滚筒绕有10～15圈，用以上方法依次将所有模具穿好，并将线头绕过牵收固定在收线盘上 3.3 根据线径大小调节好收线涨力，开动润滑油及拉线机拉到100～200米左右停机。检查成品线径是否合符要求，合符要求方能开机。 2.2.4线盘排线应整齐，平坦，收线张力应适宜，收线不得过满，离盘边不小于15m m 3.4 每盘下线要小心，不要有碰伤铜线，品字型放在指定的区 位 ，并按要求进行 完工检验 。经验 收合格的产品都 挂 上合格标 签 ，并且 要认 真 做 好记录 4. 本 工序质 量问 题 ，产生原因 及防 止 方法 质量问题 产生原因 解决方法 1 .尺寸不合格 1 .1 模子用错及磨损 1 .1 调整模子 1 .2 收张张力大 1 .2 调节收张张力 1 .3 模子堵塞 1 .3 经常清洗模子 2 .线不圆 2 .1 模子放得不正 2 .1 放正模子 2 .2 模子不光，有尖角 2 .1 修理或换模 3 .表面毛糙，斑点 3 .1 铜杆质量不好 3 .1 换进线 3 .2 成品模不光，角度不对 3 .2 换模子 3 .3 定速轮不光，有槽子 3 .3 修理或换定速轮 4 .线径局部缩小表面起波浪节 ...
