电线电缆截面积与载流量的计算

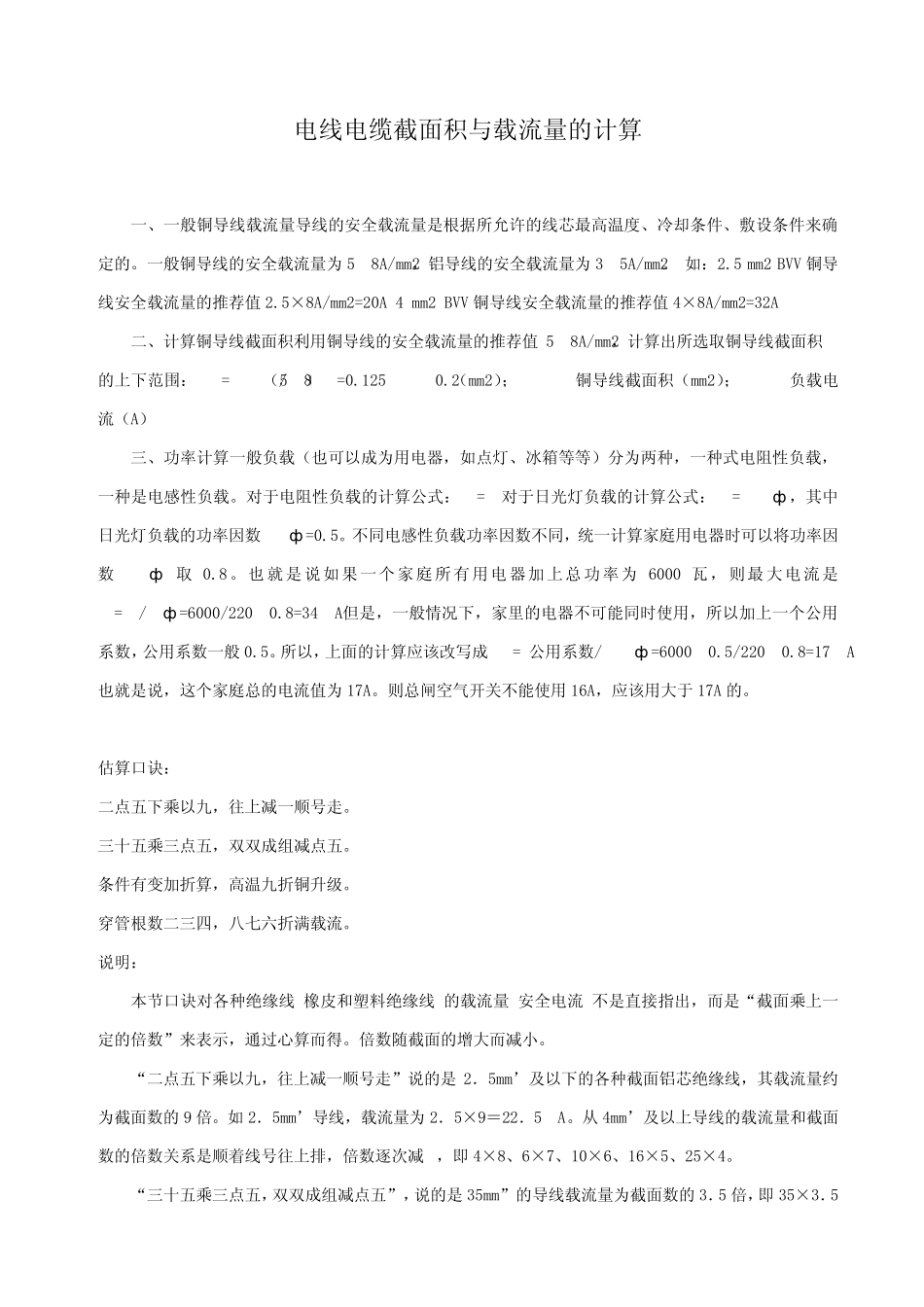

电线电缆截面积与载流量的计算_第1页
1/13

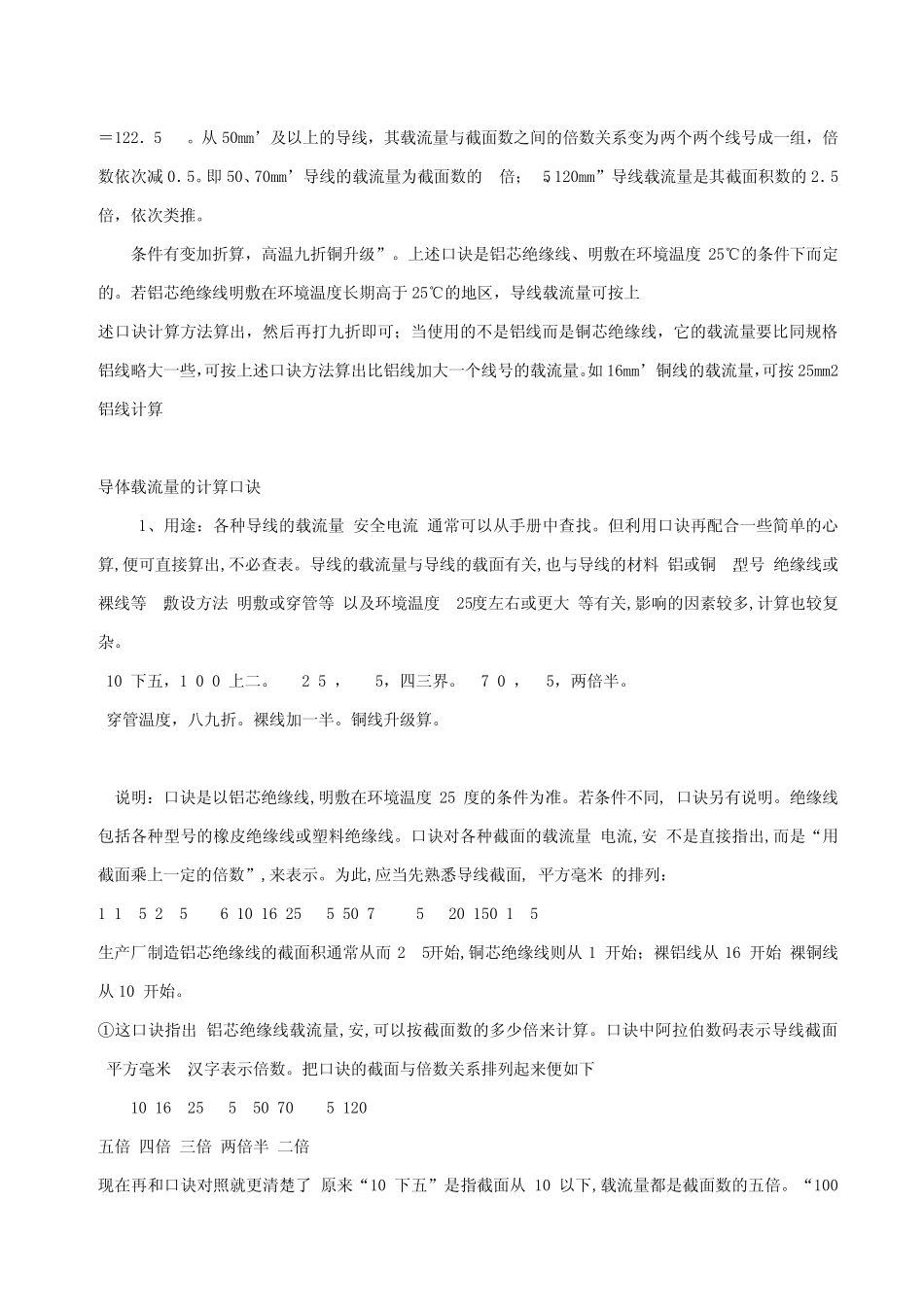

电线电缆截面积与载流量的计算_第2页
2/13

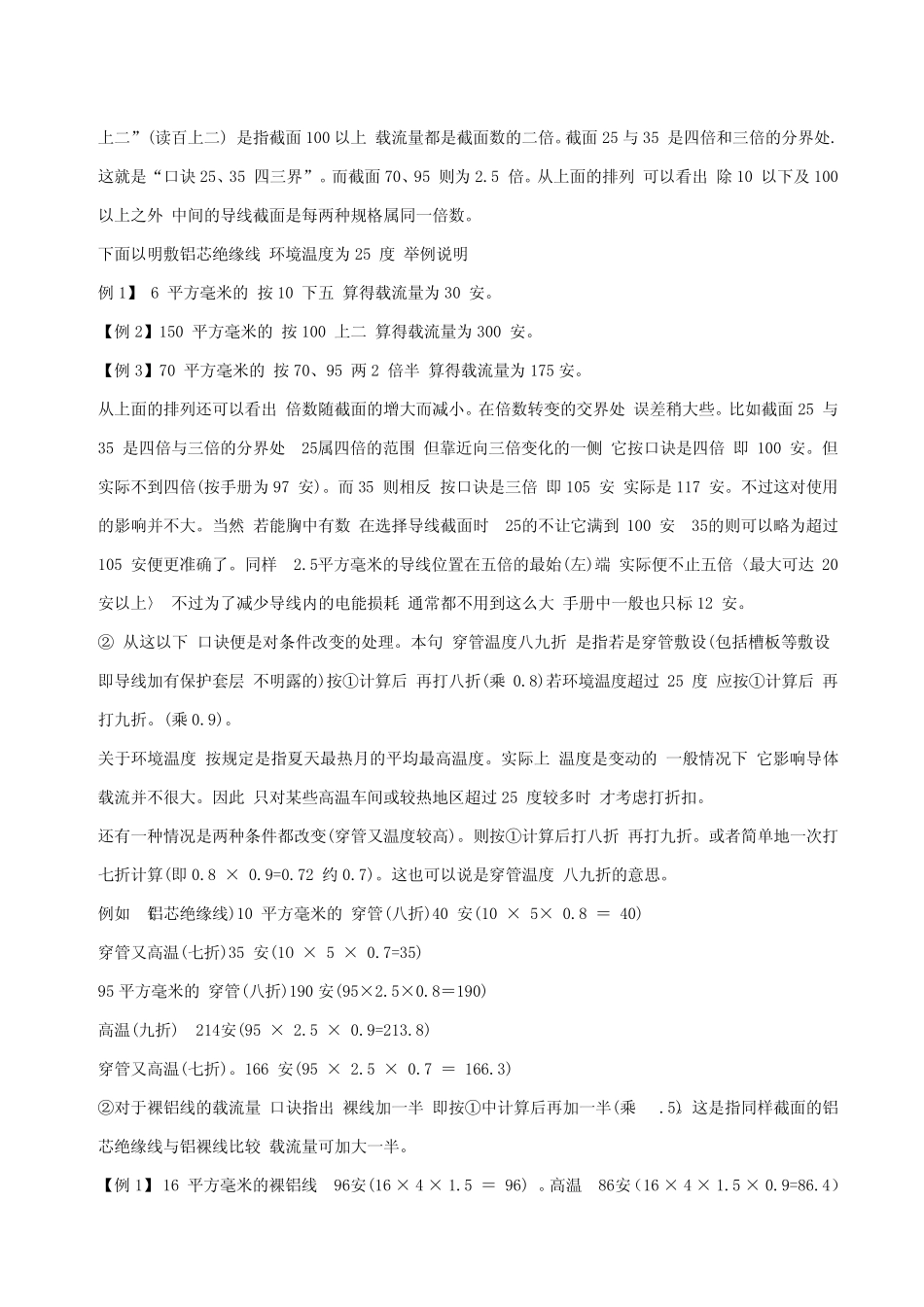

电线电缆截面积与载流量的计算_第3页
3/13
电线电缆截面积与载流量的计算 一、一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。一般铜导线的安全载流量为5~8A/mm2,铝导线的安全载流量为3~5A/mm2。 如:2.5 mm2 BVV 铜导线安全载流量的推荐值2.5×8A/mm2=20A 4 mm2 BVV 铜导线安全载流量的推荐值4×8A/mm2=32A 二、计算铜导线截面积利用铜导线的安全载流量的推荐值5~8A/mm2,计算出所选取铜导线截面积S的上下范围: S=< I /(5~8)>=0.125 I ~0.2 I(mm2); S-----铜导线截面积(mm2);I-----负载电流(A) 三、功率计算一般负载(也可以成为用电器,如点灯、冰箱等等)分为两种,一种式电阻性负载,一种是电感性负载。对于电阻性负载的计算公式:P=UI 对于日光灯负载的计算公式:P=UIcosф ,其中日光灯负载的功率因数 cosф =0.5。不同电感性负载功率因数不同,统一计算家庭用电器时可以将功率因数 cosф取 0.8。也就是说如果一个家庭所有用电器加上总功率为6000 瓦,则最大电流是 I=P/Ucosф =6000/220*0.8=34(A) 但是,一般情况下,家里的电器不可能同时使用,所以加上一个公用系数,公用系数一般0.5。所以,上面的计算应该改写成 I=P*公用系数/Ucosф =6000*0.5/220*0.8=17(A) 也就是说,这个家庭总的电流值为17A。则总闸空气开关不能使用 16A,应该用大于 17A 的。 估算口诀: 二点五下乘以九,往上减一顺号走。 三十五乘三点五,双双成组减点五。 条件有变加折算,高温九折铜升级。 穿管根数二三四,八七六折满载流。 说明: 本节口诀对各种绝缘线(橡皮和 塑 料 绝缘线)的载流量(安全电流)不是直 接 指 出,而 是“ 截面乘上一定的倍 数” 来表 示 ,通 过 心 算而 得 。倍 数随 截面的增 大而 减小 。 “ 二点五下乘以九,往上减一顺号走” 说的是2. 5mm’ 及 以下的各种截面铝芯绝缘线,其载流量约为截面数的9 倍 。如2. 5mm’ 导线,载流量为2. 5×9= 22. 5(A)。从 4mm’ 及 以上导线的载流量和 截面数的倍 数关系是顺着 线号往上排 ,倍 数逐 次 减l,即 4×8、6×7、10×6、16×5、25×4。 “ 三十五乘三点五,双双成组减点五” ,说的是35mm” 的导线载流量为截面数的3. 5 倍 ,即 35×3. 5=122.5(A)。从50mm’及以上的导线,其载流量与截面数之间的倍数关系变为两个两个线号成一组,倍数依次减 0.5。即 50、70mm...
