电缆保护管安装作业指导书

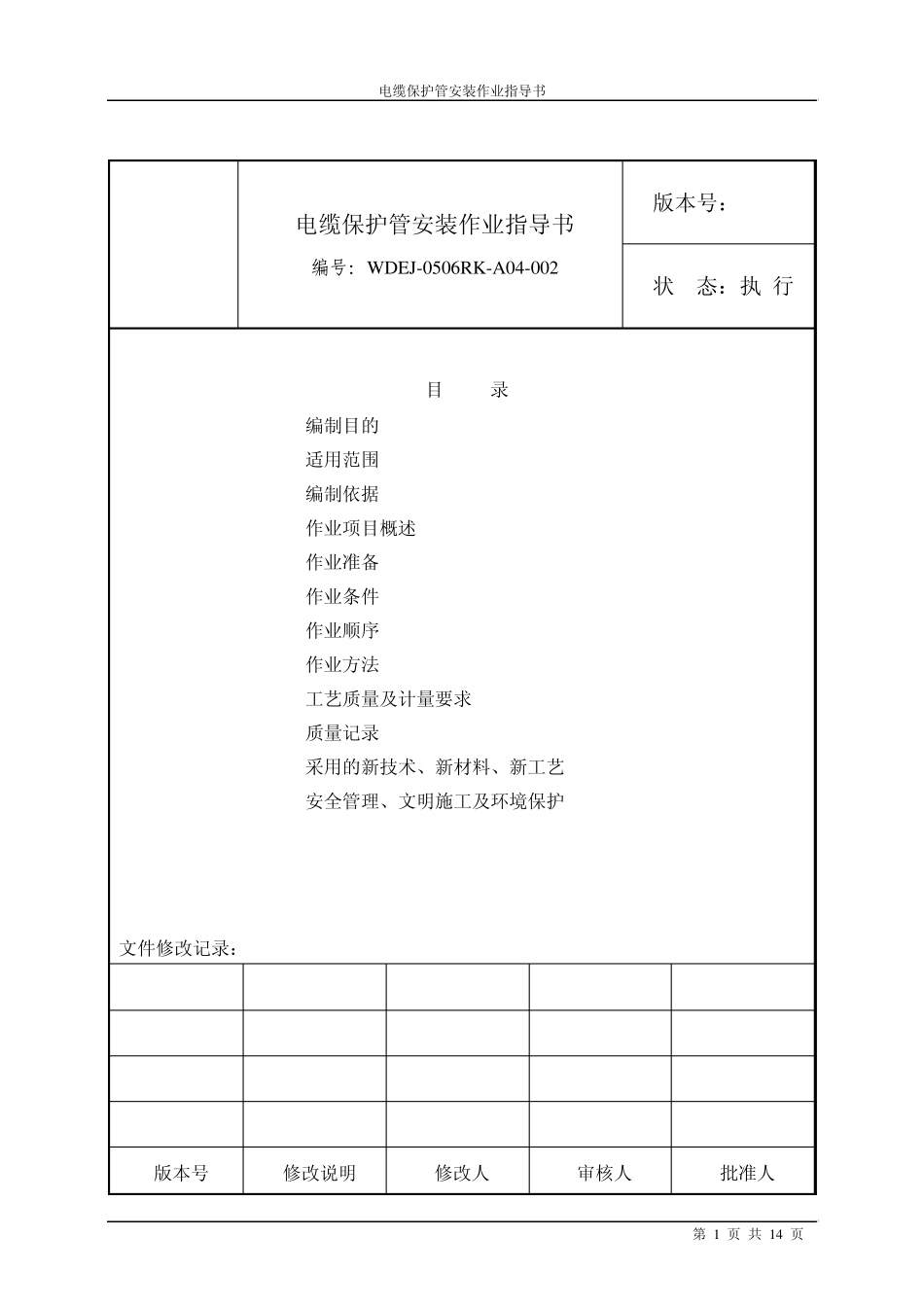

电缆保护管安装作业指导书 第 1 页 共 14 页 电缆保护管安装作业指导书 编号：W DEJ-0506RK-A04-002 版本号：2.0 状 态：执 行 目 录 1. 编制目的 2. 适用范围 3. 编制依据 4. 作业项目概述 5. 作业准备 6. 作业条件 7. 作业顺序 8. 作业方法 9. 工艺质量及计量要求 10. 质量记录 11. 采用的新技术、新材料、新工艺 12. 安全管理、文明施工及环境保护 文件修改记录： 版本号 修改说明 修改人 审核人 批准人 电缆保护管安装作业指导书 第 2 页 共 14 页 1 编制目的： 规范仪控专业的电缆保护管安装，保证施工质量，保障施工人员的安全与健康及保护环境。 2 适用范围： 适用于长山热电厂二期4×330MW机组工程 #5、#6机组标段仪控专业电缆保护管安装。 3 编制依据： 3.1 《火电施工质量检验及评定标准》（热工仪表及控制装置篇） 3.2 《电力建设施工及验收技术规范》（热工自动化） 3.3 《电力建设安全工作规程》（火电厂部分） 3.4 《电力建设安全健康与环境管理工作规定》 4 作业项目概述 : 本项工程包括锅炉、汽机、公用和共用系统的电缆保护管安装工作。 5 作业准备： 5.1 人力资源配备 技术人员两名,安全员一名，质检员一名，设锅炉、汽机两个施工小组，每组2~3 人，高峰期适当增加 1 组。所有工作人员均持证上岗。 5.2 工器具准备 作业组配备 半圆锉 一把 开孔器 若干 飞机钻 两把 活络扳手 两把 磨光机 两把 四级电源盘 两块 电焊机 两台 弯管机 一台 切割机 一台 板 车 一辆 所选用的机械设备和工器具的状态正常，机械设备、电动工具经过仔细检查贴有合格标签并有检查记录。 5.3 计量器具配备 电缆保护管安装作业指导书 第 3 页 共 14 页 水平尺 500m m 一把.. 角尺 250m m 一把 钢卷尺 3000m m 两把 计量器具的规格、量程、精度满足要求，且在检定有效期内。 5.4 材料、设备准备 安装所需的材料（镀锌钢管、角铁、花角铁、焊条、镀锌“U”形管卡、防锈漆、银粉漆）已备齐。 5.5 施工现场检查 5.5.1 施工环境 电缆保护管安装前，安全监察人员应对施工现场进行安全检查，确保人身及设备安全。 5.5.2 现场照明 现场应具备充足的施工照明条件,夜间施工时必须提前做好照明以满足施工要求。 5.5.3 脚手架 高空作业处必须搭设脚手架，技术人员要协助安全检查人员检查验收,合格后挂牌确认,施工时施...
