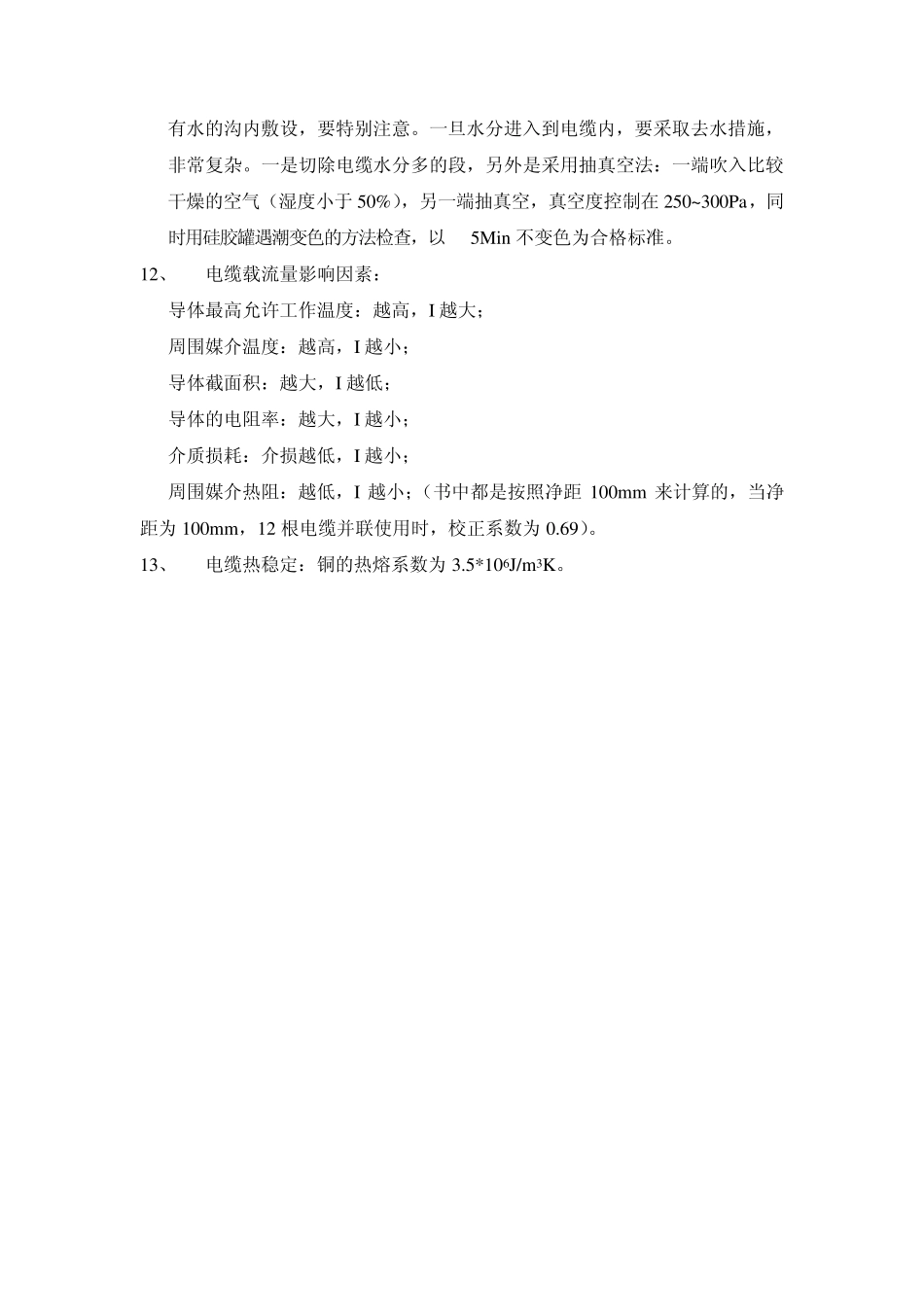

电缆基本知识 第一章电缆结构和特性 1、电缆结构：纸绝缘统包电缆属于非径向型电缆，纸绝缘的切向绝缘强度只有径向绝缘强度的1/2~1/10，所以容易产生滑移放电，因此只能使用到10KV电压等级。 2、交联聚乙烯（XLPE）电缆：导体工作温度可达到90°。短时（最长）5S 内温度可达到250°。 3、阻燃：分为一般阻燃和高阻燃两种。阻燃（ZR-）电缆是以材料氧指数≥28的聚烯烃作为外护套，具有阻滞延缓火焰沿着其外表蔓延，使火灾不扩大的电缆。用于电缆比较密集的隧道、竖井和电缆夹层中，35KV 及以下的电缆应选用阻燃电缆。考虑到一旦发生火灾，能及时扑救，有条件时，应选用低烟无卤或低烟低卤护套的阻燃电缆。高阻燃电缆（GZR-）是具有特殊结构的电缆，用于防火要求特别高的场所。其结构特点是，在绝缘芯和外护套间挤填了一层无机金属化合物，如 AL(OH)3。当遇火时，化合物立即分接，析出结晶水，并生成一层不可燃、不熔融的胶状进入氧化物，包覆在绝缘芯外，隔绝氧气，阻止燃烧。这种电缆又称为高阻燃隔氧层电缆。 4、光纤复合架空地线（OPGW）： 5、导体： 铜 铝 说明：铝 20°时的密度为 8.89g/cm3 20°时的密度为 2.70g/cm3 是铜的1/3 电阻率 1.724*10-8Ω m 电阻率 2.80*10-8Ω m 是铜的1.62 倍 电阻温度系数 0.00393/°C 电阻温度系数 0.00407/°C 是铜的1.035 倍 抗拉强度200~210N/mm2 抗拉强度70~95N/mm2 是铜的1/3 6、大截面电缆线芯多采用多股导线绞合而成。主要考虑导线沿某一半径弯曲时，导体中心外圆部分被拉伸，中心线圆内部分被压缩，绞合导体中心线内外两部分可以相互滑动，使导体不发生塑性变形。绞合外形包括：圆形、扇形、腰圆形和中空圆形等。圆形绞合形状固定，稳定性好，表面电场均匀。20KV以上纸绝缘及 10KV 以上交联聚乙烯电缆，一般采用圆形绞合导体结构。 7、电缆制造厂对电缆导体的质量指标是导体的直流电阻。有时电缆导体的实际截面积可能比标称截面积小。测量导体截面：可采用称量法、估算法（估算法应考虑压紧系数的影响） 8、几种电缆绝缘优缺点： 聚氯乙烯 聚乙烯 交联聚乙烯 乙丙橡胶 电气性能较高、机械强度较高；耐酸、耐碱、耐油，工艺性能好 优 良 的 电 气 性能、介电常数小、介损小、加工方便 电气性能好、耐热性能好、机械性能好 电气性能好、耐热性好、耐臭氧和耐气候性能好 耐热性差、绝缘电阻低、介质损耗大 耐热性差、机械强度低、耐电晕性能差、容...
