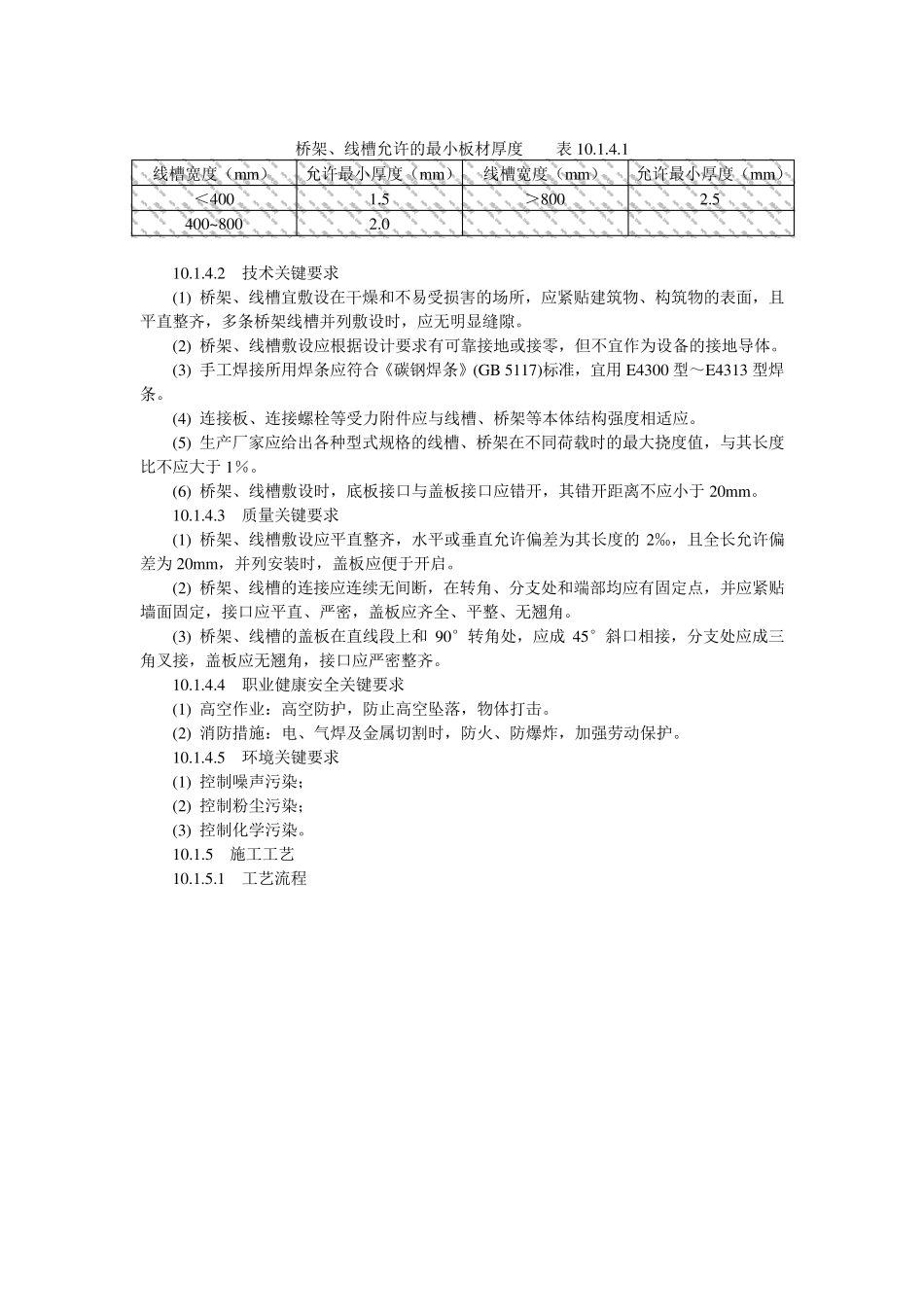

10 电缆桥架、线槽安装工程施工工艺标准 10.1 金属桥架、线槽安装工艺标准 10.1.1 总则 (1) 适用范围 本节适用于建筑物内金属桥架、线槽安装工程。 (2) 编制参考标准及规范 北京地区电气工程安装标准； 建筑安装工程质量达标实施手册； 建筑电气通用图集； 电气装置安装工程施工及验收规范； 建筑安装工程质量工程师手册。 10.1.2 基本规定 (1) 选用的桥架、线槽及其连接件和附件均应符合国家现行技术标准的规定，并应该有合格证件。 (2) 桥架、线槽的规格、支吊架跨距，防腐类型应符合设计要求。 (3) 桥架、线槽在每个支架上应固定牢固，连接板的螺栓应紧固，螺母位于线槽的外侧。 (4) 当直线段金属桥架线槽长度超过 30m 时、玻璃钢制电缆桥架超过 15m 时，应有伸缩缝，其连接应采用伸缩连接板；电缆桥架线槽跨越建筑物伸缩缝、沉降缝时应加设伸缩装置。 10.1.3 施工准备 10.1.3.1 技术准备 (1) 确定桥架、槽板的型号规格及平面布置符合设计要求； (2) 进行设计交底、技术交底。 10.1.3.2 材料要求 (1) 金属桥架、线槽及其附件：应采用经过镀锌处理的定型产品。其型号、规格应符合设计要求。线槽内外应光滑平整，无棱刺，不应有扭曲、翘边等变形现象。 (2) 金属膨胀螺栓：应根据容许拉力和剪力进行选择。 (3) 镀锌材料：采用钢板、圆钢、扁钢、角钢、螺栓、螺母、吊杆(架)、垫圈、弹簧垫等金属材料做电工工件时，都应经过镀锌处理。 (4) 辅助材料：钻头、电焊条、氧气、乙炔、调和漆。 10.1.3.3 主要机具 (1) 铅笔、卷尺、线坠、粉线袋。 (2) 电工工具、手电钻、冲击钻、工具袋、工具箱、高凳等。 10.1.3.4 作业条件 (1) 配合土建的结构施工，预留孔洞、预埋铁和预埋吊杆、吊架等全部完成。 (2) 顶棚和墙面的喷漆、油漆及壁纸全部完成后，方可进行桥架、线槽敷设。 (3) 高层建筑竖井内土建湿作业全部完成。 (4) 地面线槽应及时配合土建施工。 10.1.4 材料和质量要点 10.1.4.1 材料的关键要求 (1) 桥架、槽板的型号规格应符合国家现行技术标准的规定及设计要求。 (2) 槽板内外应平整光滑，无扭曲现象，无毛刺，木槽板应涂绝缘漆及防火涂料，金属桥架、线槽应做防腐处理。 (3) 桥架、线槽允许的最小板材厚度见表 10.1.4.1。 桥架、线槽允许的最小板材厚度 表 10.1.4.1 线槽宽度（mm） 允许最小厚度（mm） 线槽宽度（mm） 允许最小厚度（mm） ＜400 1.5 ＞800...
