电缆桥架接地要求

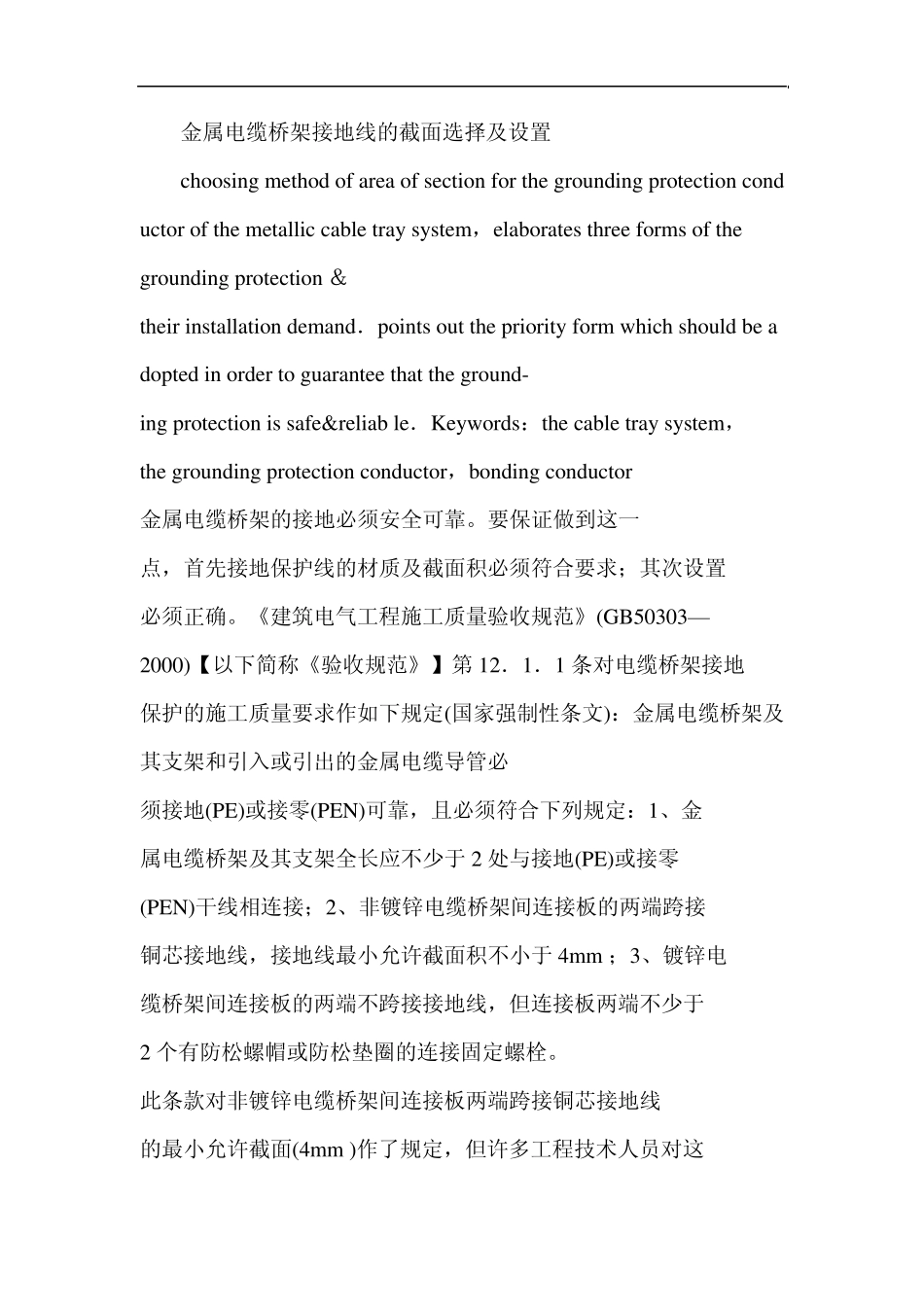

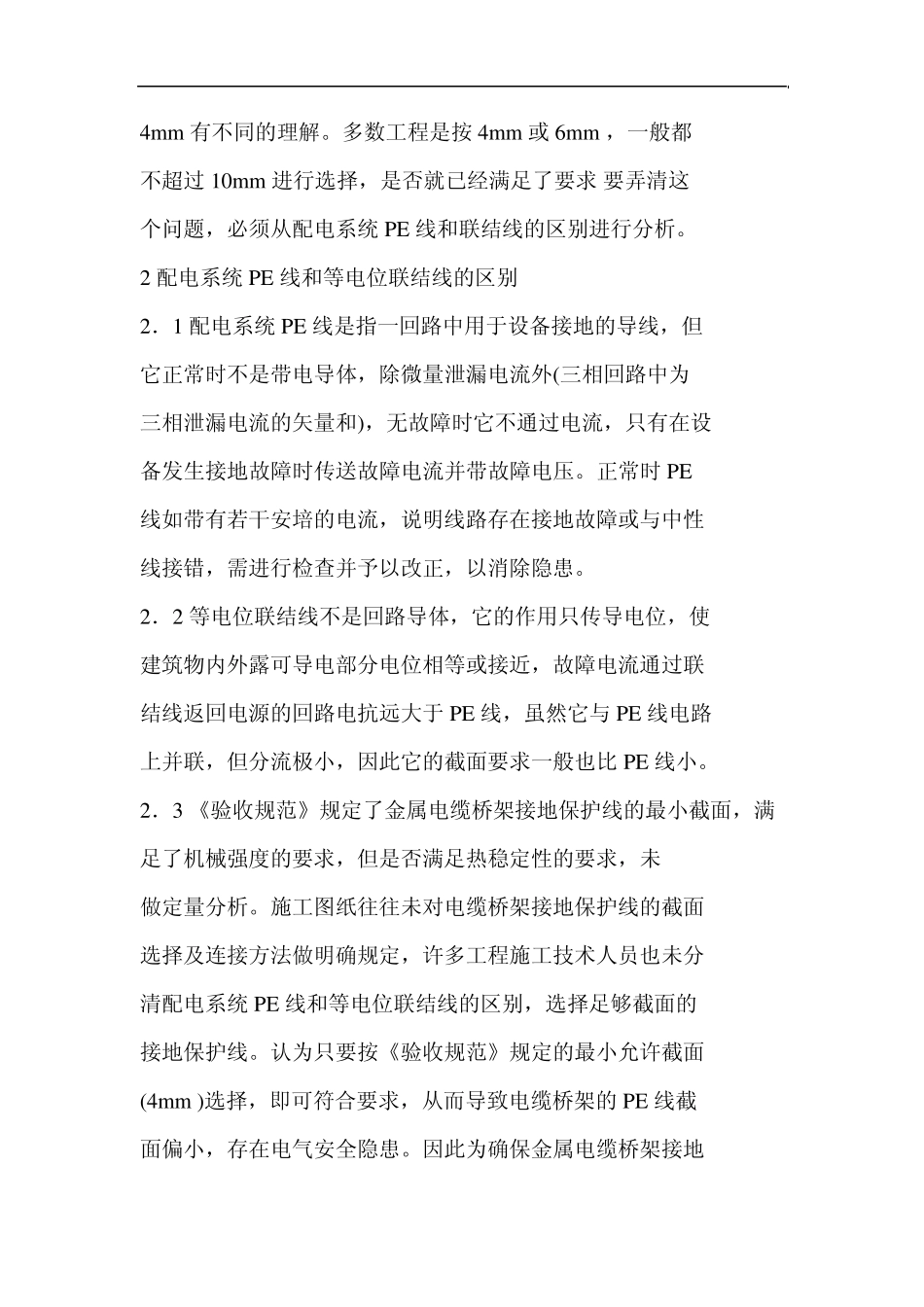

金属电缆桥架接地线的截面选择及设置 choosing method of area of section for the grounding protection conductor of the metallic cable tray system，elaborates three forms of the grounding protection ＆their installation demand．points out the priority form which should be adopted in order to guarantee that the ground- ing protection is safe&reliab le．Keywords：the cable tray system，the grounding protection conductor，bonding conductor 金属电缆桥架的接地必须安全可靠。要保证做到这一 点，首先接地保护线的材质及截面积必须符合要求；其次设置 必须正确。《建筑电气工程施工质量验收规范》(GB50303— 2000)【以下简称《验收规范》】第12．1．1 条对电缆桥架接地 保护的施工质量要求作如下规定(国家强制性条文)：金属电缆桥架及其支架和引入或引出的金属电缆导管必 须接地(PE)或接零(PEN)可靠，且必须符合下列规定：1、金 属电缆桥架及其支架全长应不少于 2 处与接地(PE)或接零 (PEN)干线相连接；2、非镀锌电缆桥架间连接板的两端跨接 铜芯接地线，接地线最小允许截面积不小于 4mm ；3、镀锌电 缆桥架间连接板的两端不跨接接地线，但连接板两端不少于 2 个有防松螺帽或防松垫圈的连接固定螺栓。 此条款对非镀锌电缆桥架间连接板两端跨接铜芯接地线 的最小允许截面(4mm )作了规定，但许多工程技术人员对这 4m m 有不同的理解。多数工程是按 4m m 或 6m m ，一般都 不超过 10m m 进行选择，是否就已经满足了要求 要弄清这 个问题，必须从配电系统 PE 线和联结线的区别进行分析。 2 配电系统 PE 线和等电位联结线的区别 2．1 配电系统 PE 线是指一回路中用于设备接地的导线，但 它正常时不是带电导体，除微量泄漏电流外(三相回路中为 三相泄漏电流的矢量和)，无故障时它不通过电流，只有在设 备发生接地故障时传送故障电流并带故障电压。正常时 PE 线如带有若干安培的电流，说明线路存在接地故障或与中性 线接错，需进行检查并予以改正，以消除隐患。 2．2 等电位联结线不是回路导体，它的作用只传导电位，使 建筑物内外露可导电部分电位相等或接近，故障电流通过联 结线返回电源的回路电抗远大于 PE 线，虽然它与 PE 线电路 上并联，但分流极小，因此它的截面要求一般也比 PE 线小。 2．3 ...
