电缆的识别与判定

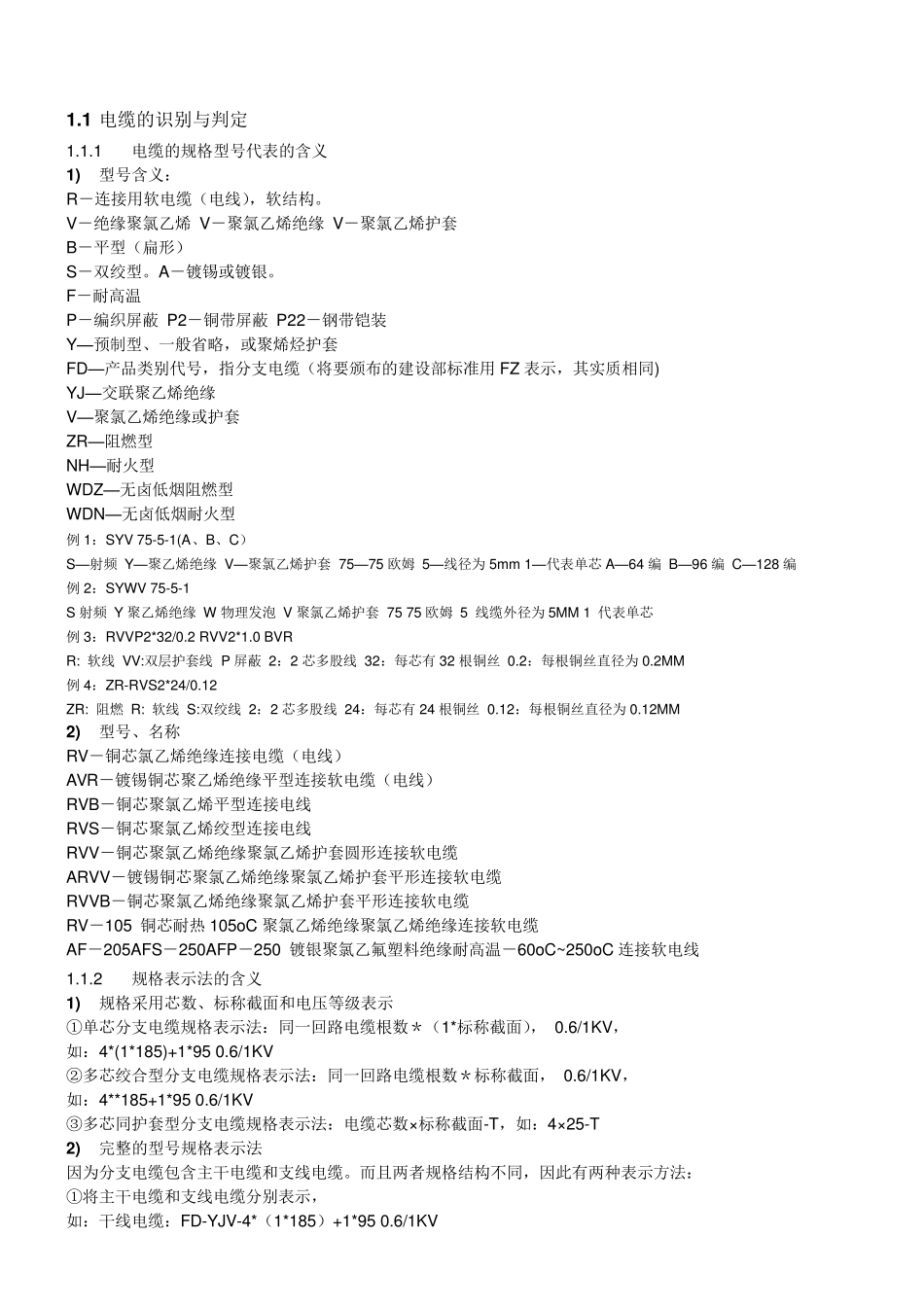

1 .1 电缆的识别与判定 1.1.1 电缆的规格型号代表的含义 1 ) 型号含义： R－连接用软电缆（电线），软结构。 V－绝缘聚氯乙烯 V－聚氯乙烯绝缘 V－聚氯乙烯护套 B－平型（扁形） S－双绞型。A－镀锡或镀银。 F－耐高温 P－编织屏蔽 P2－铜带屏蔽 P22－钢带铠装 Y—预制型、一般省略，或聚烯烃护套 FD—产品类别代号，指分支电缆（将要颁布的建设部标准用 FZ 表示，其实质相同) YJ—交联聚乙烯绝缘 V—聚氯乙烯绝缘或护套 ZR—阻燃型 NH—耐火型 WDZ—无卤低烟阻燃型 WDN—无卤低烟耐火型 例 1：SYV 75-5-1(A、B、C） S—射频 Y—聚乙烯绝缘 V—聚氯乙烯护套 75—75 欧姆 5—线径为 5mm 1—代表单芯 A—64 编 B—96 编 C—128 编 例 2：SYWV 75-5-1 S 射频 Y 聚乙烯绝缘 W 物理发泡 V 聚氯乙烯护套 75 75 欧姆 5 线缆外径为 5MM 1 代表单芯 例 3：RVVP2*32/0.2 RVV2*1.0 BVR R: 软线 VV:双层护套线 P 屏蔽 2：2 芯多股线 32：每芯有 32 根铜丝 0.2：每根铜丝直径为 0.2MM 例 4：ZR-RVS2*24/0.12 ZR: 阻燃 R: 软线 S:双绞线 2：2 芯多股线 24：每芯有 24 根铜丝 0.12：每根铜丝直径为 0.12MM 2 ) 型号、名称 RV－铜芯氯乙烯绝缘连接电缆（电线） AVR－镀锡铜芯聚乙烯绝缘平型连接软电缆（电线） RVB－铜芯聚氯乙烯平型连接电线 RVS－铜芯聚氯乙烯绞型连接电线 RVV－铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电缆 ARVV－镀锡铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆 RVVB－铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆 RV－105 铜芯耐热 105oC 聚氯乙烯绝缘聚氯乙烯绝缘连接软电缆 AF－205AFS－250AFP－250 镀银聚氯乙氟塑料绝缘耐高温－60oC~250oC 连接软电线 1.1.2 规格表示法的含义 1 ) 规格采用芯数、标称截面和电压等级表示 ①单芯分支电缆规格表示法：同一回路电缆根数＊（1*标称截面）， 0.6/1KV， 如：4*(1*185)+1*95 0.6/1KV ②多芯绞合型分支电缆规格表示法：同一回路电缆根数＊标称截面， 0.6/1KV， 如：4**185+1*95 0.6/1KV ③多芯同护套型分支电缆规格表示法：电缆芯数×标称截面-T，如：4×25-T 2 ) 完整的型号规格表示法 因为分支电缆包含主干电缆和支线电缆。而且两者规格结构不同，因此有两种表示方法： ①将主干电缆和支线电缆分别表示， 如：干线电缆：FD-YJV-4*（1*185）+1*95 0.6/1KV...
