电缆种类及选型计算

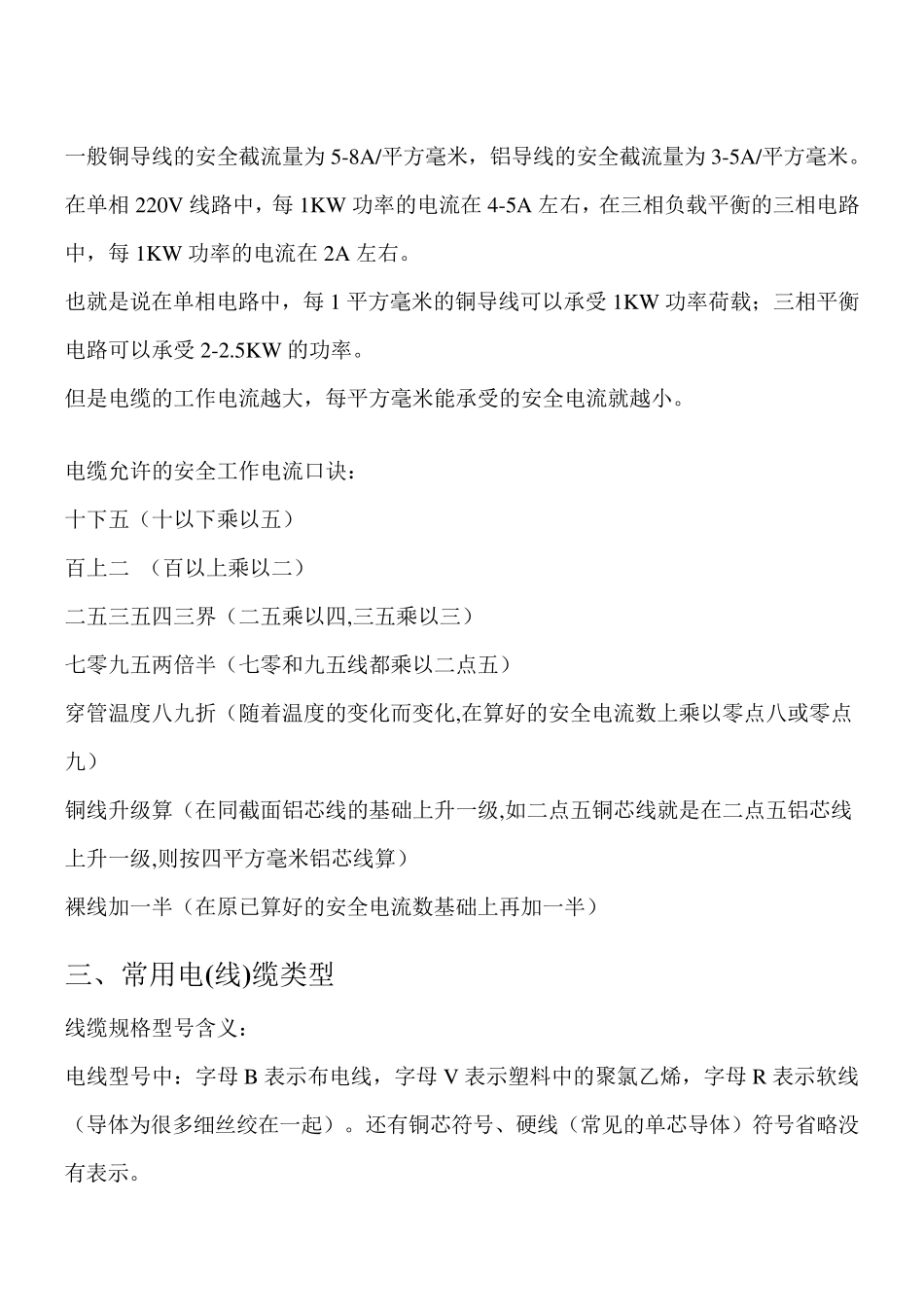

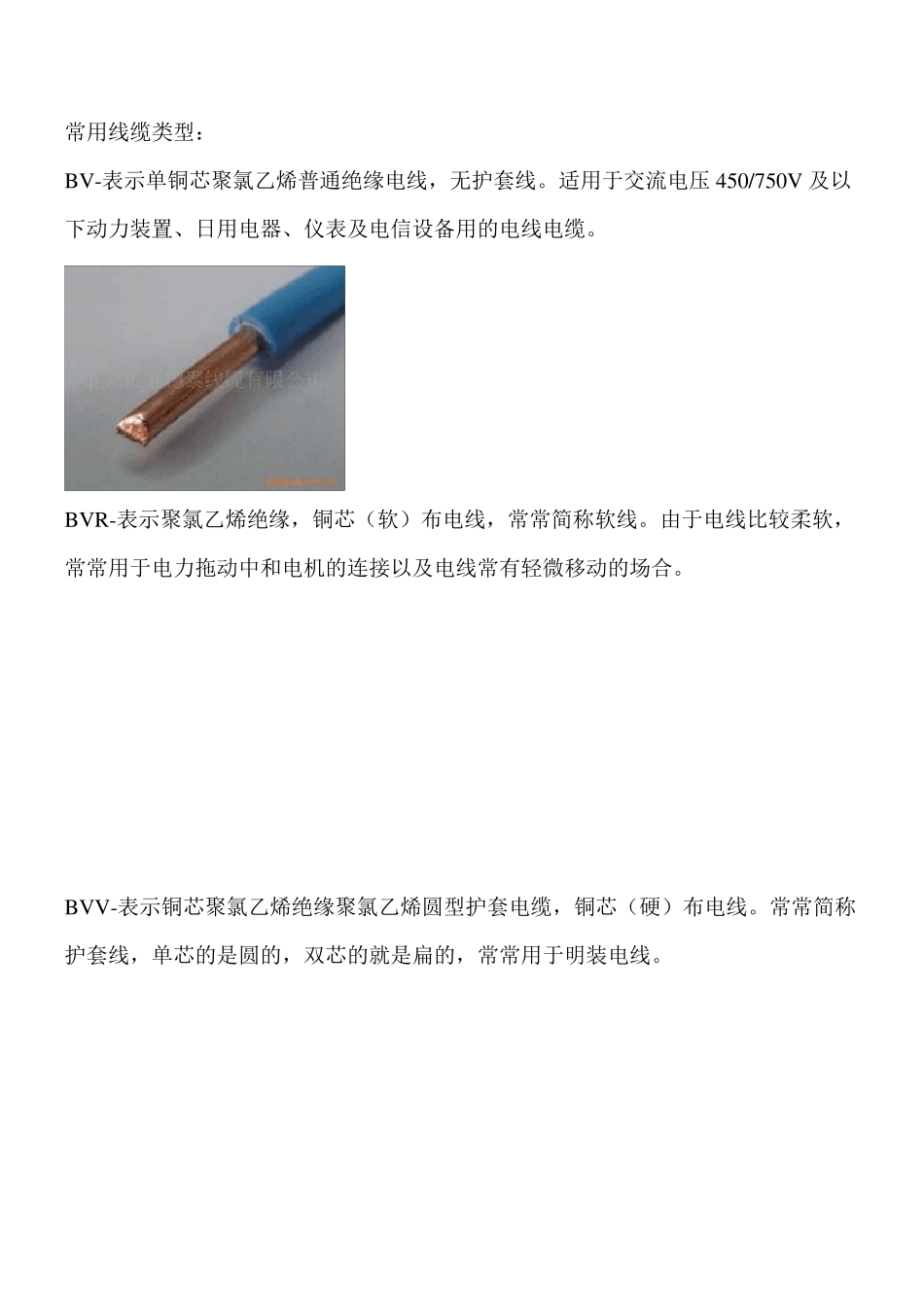

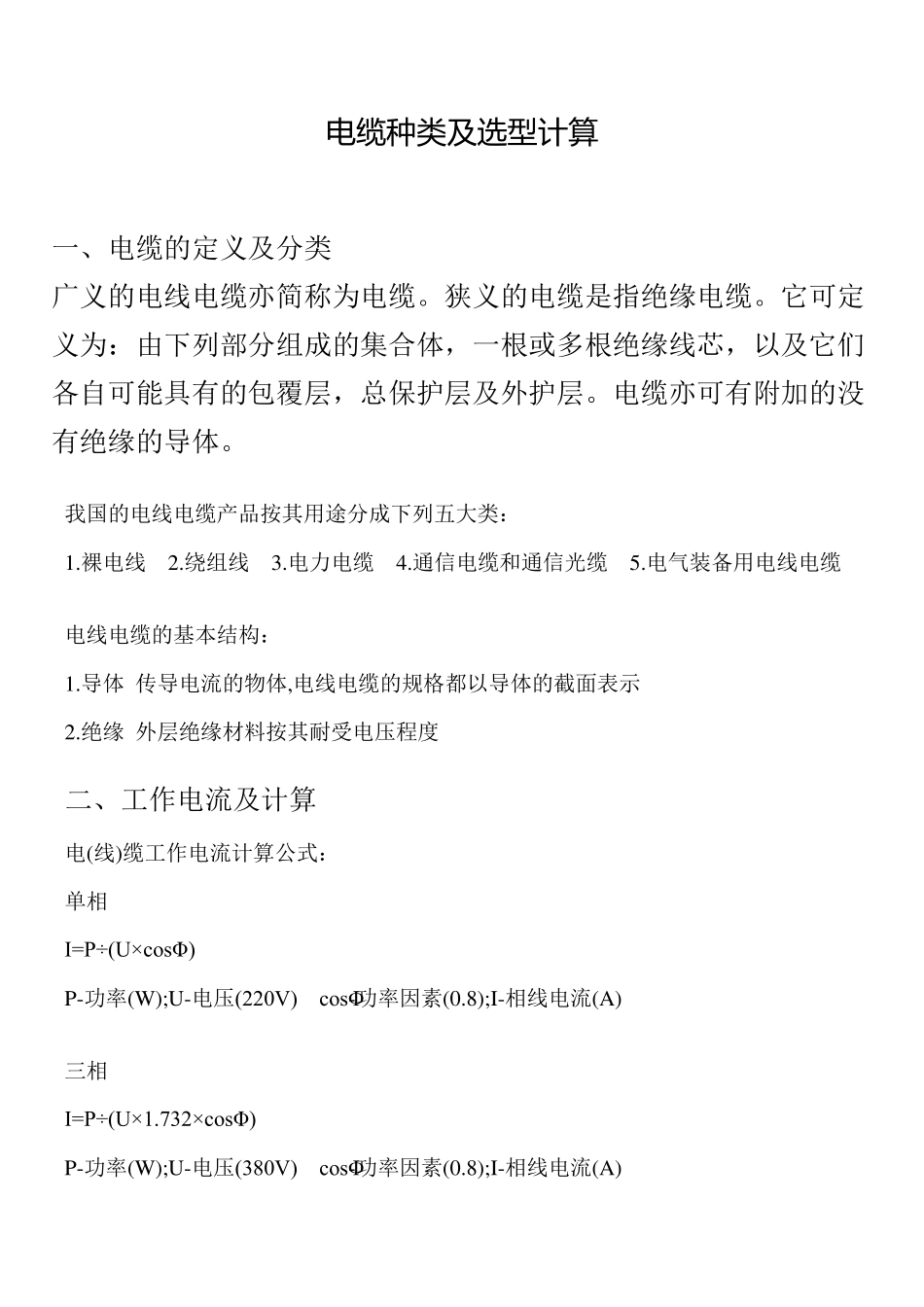

电 缆 种 类 及选型计算 一、电缆的定义及分类 广义的电线电缆亦简称为电缆。狭义的电缆是指绝缘电缆。它可定义为：由下列部分组成的集合体，一根或多根绝缘线芯，以及它们各自可能具有的包覆层，总保护层及外护层。电缆亦可有附加的没有绝缘的导体。 我国的电线电缆产品按其用途分成下列五大类： 1.裸电线 2.绕组线 3.电力电缆 4.通信电缆和通信光缆 5.电气装备用电线电缆 电线电缆的基本结构： 1.导体 传导电流的物体,电线电缆的规格都以导体的截面表示 2.绝缘 外层绝缘材料按其耐受电压程度 二、工作电流及计算 电(线)缆工作电流计算公式： 单相 I=P÷(U×cosΦ ) P-功率(W );U-电压(220V);cosΦ-功率因素(0.8);I-相线电流(A) 三相 I=P÷(U×1.732×cosΦ ) P-功率(W );U-电压(380V);cosΦ-功率因素(0.8);I-相线电流(A) 一般铜导线的安全截流量为5-8A/平方毫米，铝导线的安全截流量为3-5A/平方毫米。 在单相220V 线路中，每1KW 功率的电流在4-5A 左右，在三相负载平衡的三相电路中，每1KW 功率的电流在2A 左右。 也就是说在单相电路中，每1 平方毫米的铜导线可以承受1KW 功率荷载；三相平衡电路可以承受2-2.5KW 的功率。 但是电缆的工作电流越大，每平方毫米能承受的安全电流就越小。 电缆允许的安全工作电流口诀： 十下五（十以下乘以五） 百上二 （百以上乘以二） 二五三五四三界（二五乘以四,三五乘以三） 七零九五两倍半（七零和九五线都乘以二点五） 穿管温度八九折（随着温度的变化而变化,在算好的安全电流数上乘以零点八或零点九） 铜线升级算（在同截面铝芯线的基础上升一级,如二点五铜芯线就是在二点五铝芯线上升一级,则按四平方毫米铝芯线算） 裸线加一半（在原已算好的安全电流数基础上再加一半） 三、常用电(线)缆类型 线缆规格型号含义： 电线型号中：字母 B 表示布电线，字母 V 表示塑料中的聚氯乙烯，字母 R 表示软线（导体为很多细丝绞在一起）。还有铜芯符号、硬线（常见的单芯导体）符号省略没有表示。 常用线缆类型： BV-表示单铜芯聚氯乙烯普通绝缘电线，无护套线。适用于交流电压450/750V 及以下动力装置、日用电器、仪表及电信设备用的电线电缆。 BVR-表示聚氯乙烯绝缘，铜芯（软）布电线，常常简称软线。由于电线比较柔软，常常用于电力拖动中和电机的连接以及电线常有轻微移动的场合。 BVV-表示铜芯聚氯乙烯绝缘聚氯乙烯圆型护套电缆，铜芯（硬）布电...
