电缆铺设施工方案

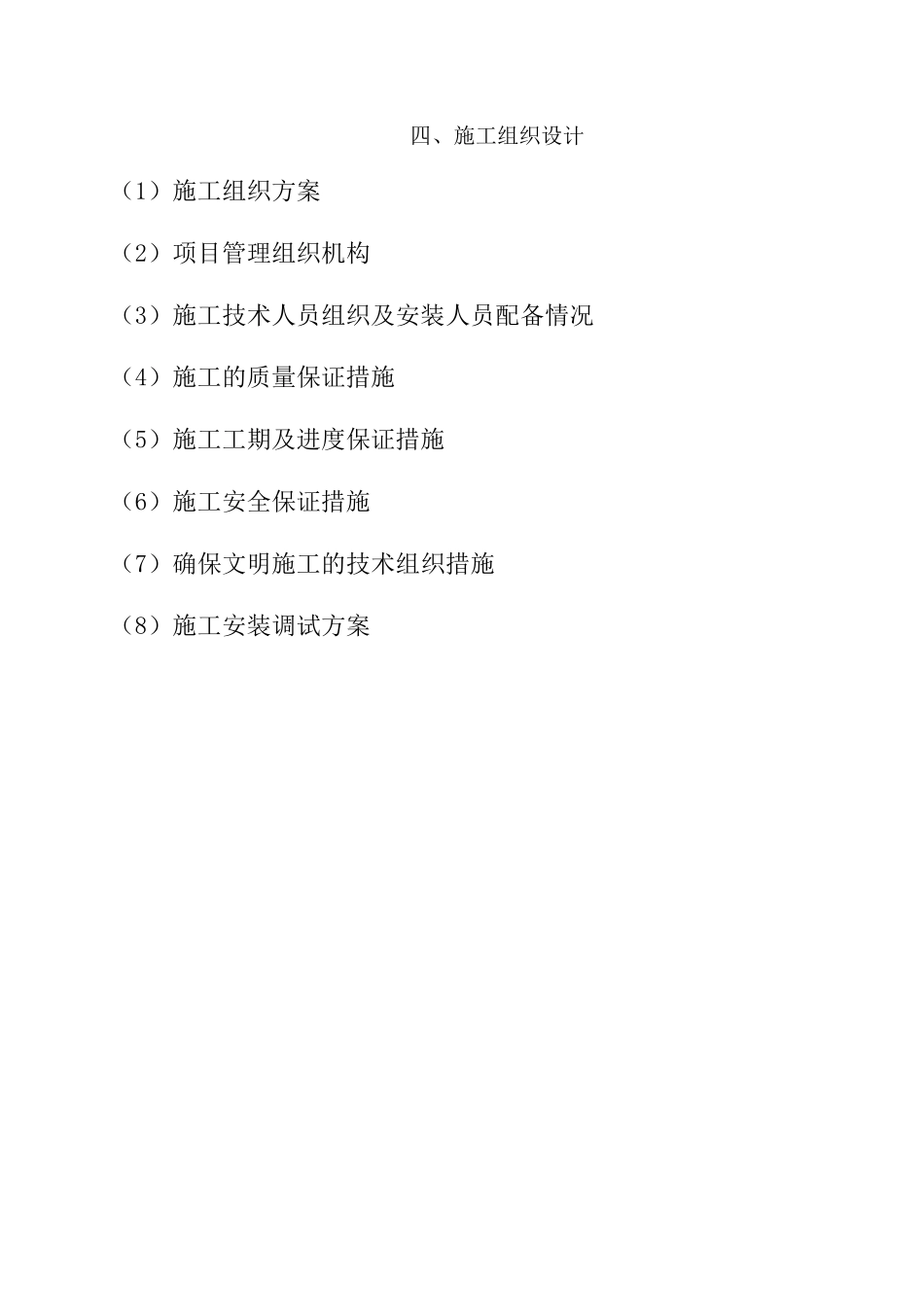

电缆铺设施工方案_第1页
1/29
电缆铺设施工方案_第2页
2/29

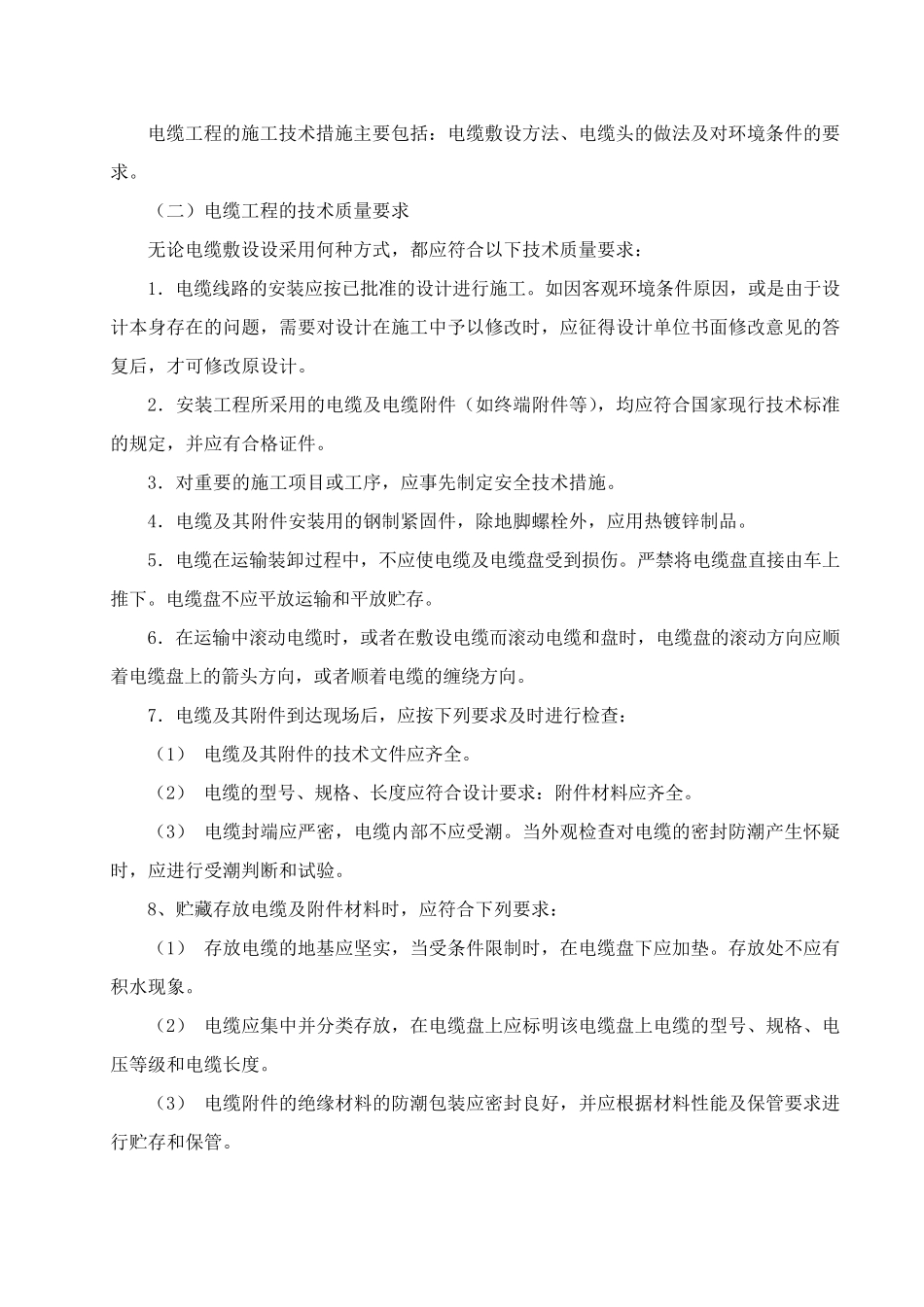

电缆铺设施工方案_第3页
3/29
四、施工组织设计 (1)施工组织方案 (2)项目管理组织机构 (3)施工技术人员组织及安装人员配备情况 (4)施工的质量保证措施 (5)施工工期及进度保证措施 (6)施工安全保证措施 (7)确保文明施工的技术组织措施 (8)施工安装调试方案 (1)施工组织方案 (一)电缆施工前的技术准备工作 1.电缆施工图。与电缆安装施工有关的设计施工图包括:设计说明、电气系统图、施工平面图、施工断面图、电气互连接线图和电缆清册。 (1) 设计说明。从设计说明中,可以了解工程的输配电过程、输配电线路及敷设方式的概况,对看懂全阅电缆施工图具有指导性作用。 (2) 电气系统图。与电缆施工有关的电气系统图包括高压变配电系统图、低压配电系统图、动力配电系统图和照明配电系统图。在系统图上,一般都标注有电缆的末端位置;电缆型号、规格和敷设方式;电缆回路编号。 (3) 施工平面图。在施工平面图上,指明了电缆敷设的具体路径,包括室外电缆施工平面图和室内电缆施工平面图。施工中,应严格按设计施工图中规定的路线施工。 (4) 施工断面图。施工断面图也叫施工详图。常见的详图有:直埋地沟电缆敷设详图,地沟支架及电缆敷设详图,竖井内电气详图等。 (5) 电气互连接线图。电气互连接线图是反映电气设备(或部件、元件等)与电气设备(或部件、元件)之间的电线或电缆连接关系及接线的电气图纸。在互连接线图上,表述了设备之间联系电缆的型号、规格、敷设方式及回路编号,是电缆敷设(尤其适于控制电缆)的指导性图纸,其作用相当于电气系统图和电气接线图。 (6) 电缆清册。电缆清册也称电缆表,它以表格型式反映了建筑区内全部电力电缆和控制电缆;在清册中表明每根电缆的编号、型号、截面、起讫点及长度,用于与其它电缆施工图核对,指导电缆工程施工;同时,电缆清册也可作为施工图预算 和施工及用料 订购 计划 的参 照或依 据 。 2.电气安装标准图集 。电气安装标准图集 是电气设备、部件、元器 件及材 料 安装施工的标准做 法 图集 。遵 守 国 家 颁 布 的有关电气安装图集 和地方及设计单 位自 行 编制的电气安装图集 。 3.制定电缆工程的施工方案。在施工方案上,除 阐 述技术措 施和质 量 要 求 外,还 应阐述安全注意 事 项 。 电缆工程的施工技术措施主要包括:电缆敷设方法、电缆头的做法及对环境条件的要求。 (二)电缆工程的技术质量要求 无论电缆敷...
