电能表、电度表、电表原理、接线、读数方式、互感器手册附图

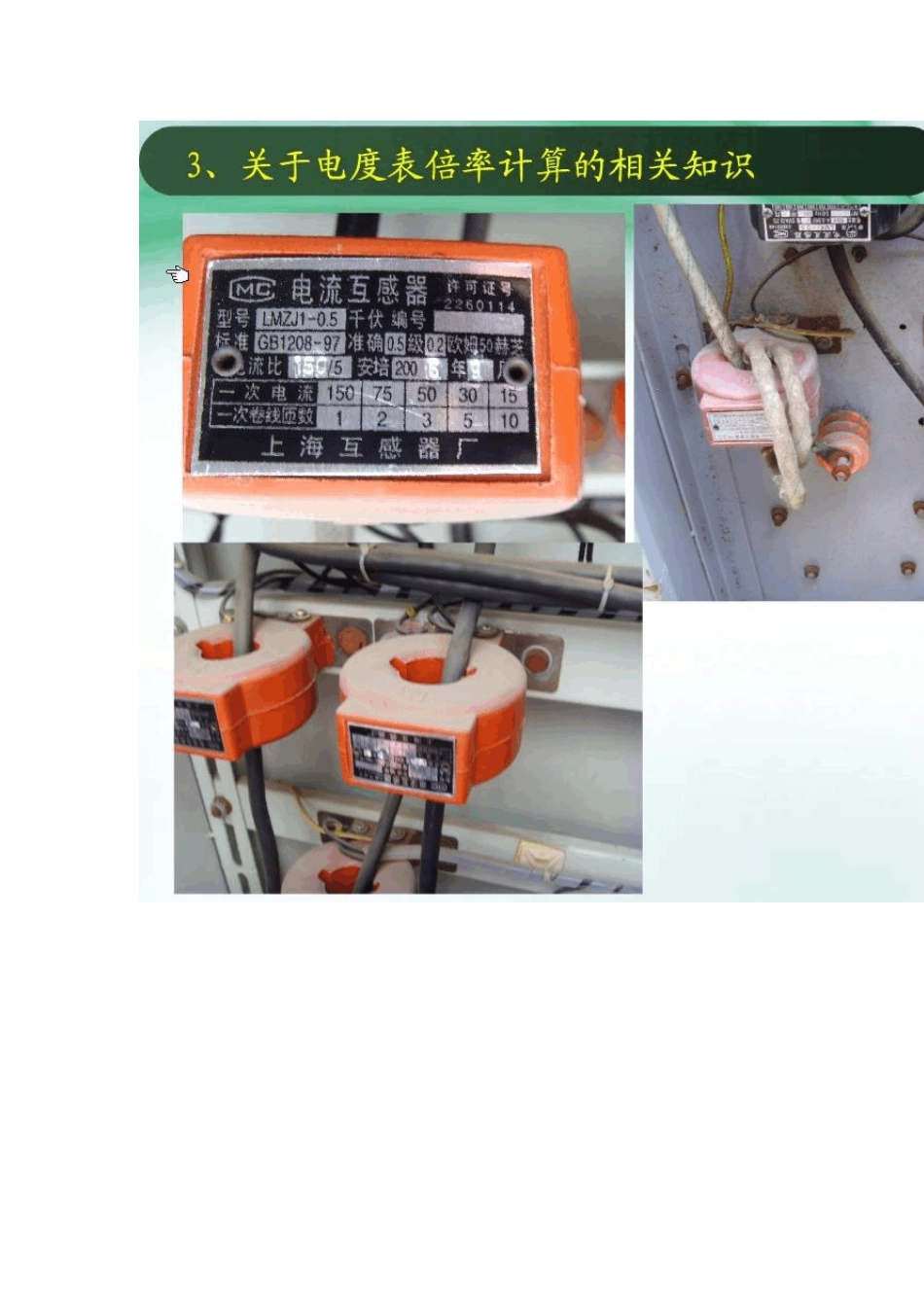

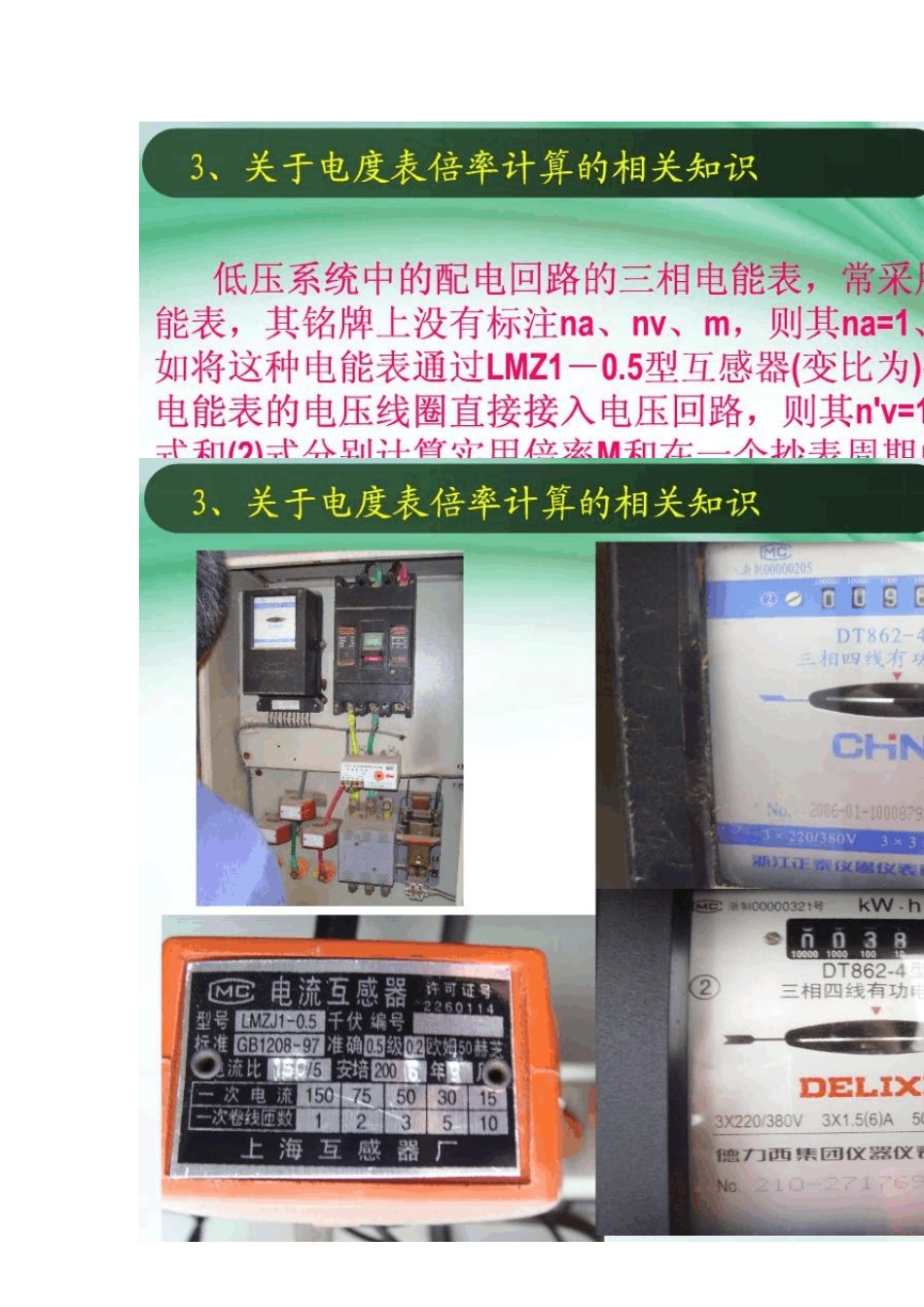

电能表的选择与实际用量计算 一、普通用户的电能表怎样选择 1. 电能表的额定容量应根据用户负荷来选择，一般负荷电流的上限不得超过电能表的额定电流，下限不应低于电能表允许误差范围以内规定的负荷电流。 2. 选用电能表的原则。应使用电负荷在电能表额定电流的20%-120%之内，必须根据负荷电流和电压数值来选定合适的电能表，使电能表的额定电压、额定电流等于或大于负荷的电压和电流。一般情况下可按下表进行选择。 电能表容量 单相220V最大 三相380V 1.5（6） <1500 <4700 2.5（10） <2600 <6500 5（30） <7900 <23600 10（60） <15800 <47300 20（80） <21000 <63100 3. 要满足精确度的要求。 4. 要根据负荷的种类，确定选用的类型。 二、电能表的实际用量计算 1. 不经互感器的电能表即直接接入线路，从电能表直接读得实际电度数，如电能表盘上注有倍率时，本月实际用电量为本月实际用量（kW·h）=(本月读数-上月读数)×倍率。 2. 经互感器接入时电能表计量： 1） 电能表与电流互感器配合使用时，本月实际用电量为本月实际用量（kW·h）=(本月读数-上月读数)×变流比。 2） 电能表盘上注有倍率时，本月实际用电量为本月实际用量（kW·h）=(本月读数-上月读数)×倍率。 3） 电能表与电压、电流互感器配合使用时，本月实际用电量为本月实际用量（kW·h）=(本月读数-上月读数)×变流比×变压比。 4） 电能表盘上注有倍率与电压、电流互感器配合使用时，本月实际用电量为本月实际用量（kW·h）=(本月读数-上月读数)×变流比×变压比×倍率。 5） 电能表上注明电流比值和电压比值，这是成套表计。如注明变流比为100A/5A,变压比为10000V/100V，是指电能表所配备的电流互感器应为100A/5A，电压互感器应为10000V/100V，所以成套配用的电能表的读数就是实际用电，不需再乘变流比、变压比。 6） 如果电能表盘上标注的变比与电压、电流互感器的变化不符时，本月实际用电量为本月实际用量（kW·h）=(本月读数-上月读数)×(所配互感器变压比×变流比×倍率/表盘上标注的变压比×变流比)。 三、电能计量装置的技术要求 1． 电能表、互感器的接线方式： 1） 接入中性点有效接地的高压线路的计量装置，应采用三相四线有功、无功电能表。 接入中性点非有效接地的高压线路的计量装置，宜采用三相三线有功、无功电能表。 2） 低压供电线路，其负荷电流为50A及以下时，宜采用直接接入式电能表；其负荷电流为50...
