电能表接线智能仿真系统培训资料(高)

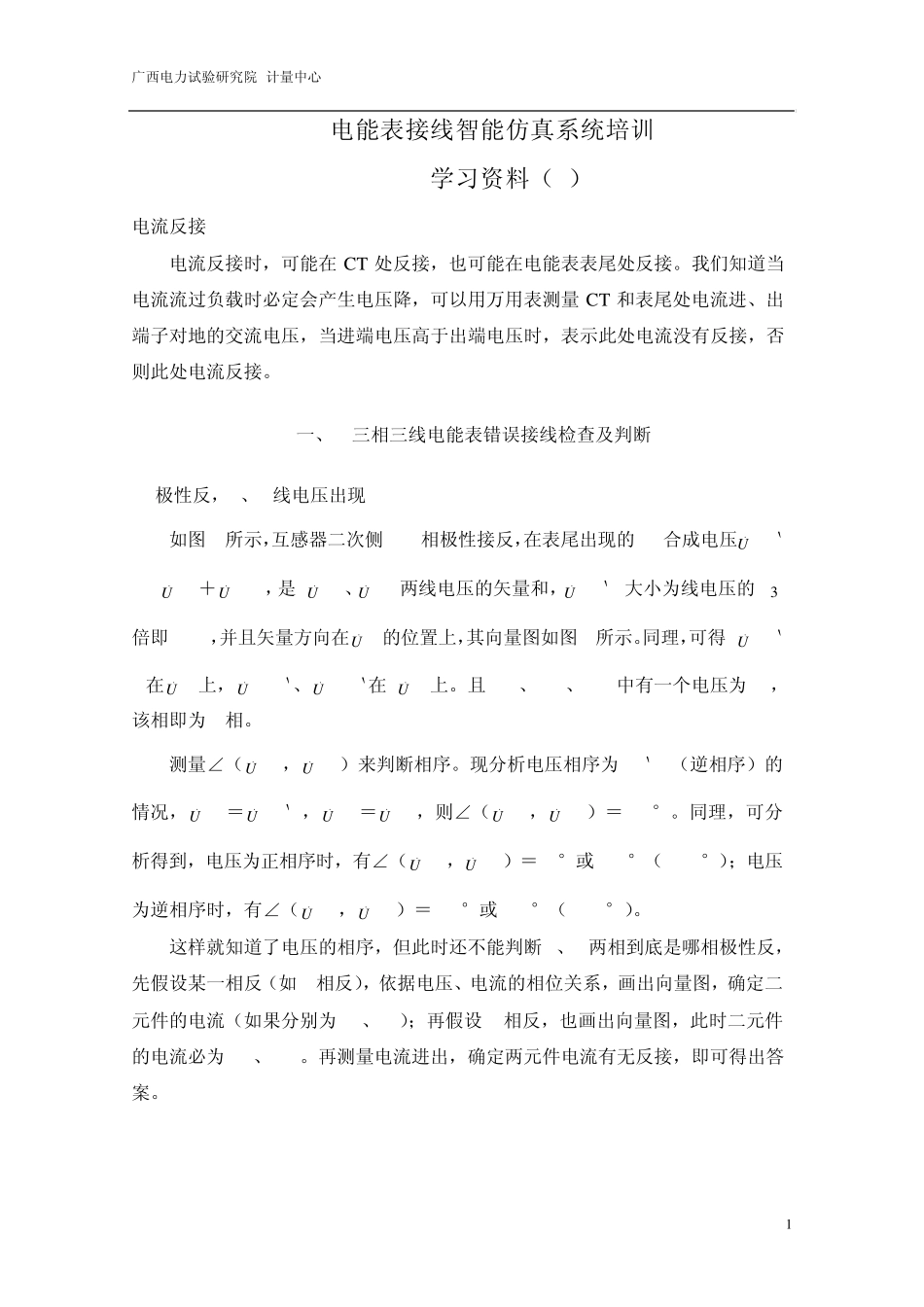

广西电力试验研究院 计量中心 1 电能表接线智能仿真系统培训 学习资料（2） 电流反接 电流反接时，可能在 CT 处反接，也可能在电能表表尾处反接。我们知道当电流流过负载时必定会产生电压降，可以用万用表测量 CT 和表尾处电流进、出端子对地的交流电压，当进端电压高于出端电压时，表示此处电流没有反接，否则此处电流反接。 一、 三相三线电能表错误接线检查及判断 PT极性反，A、C线电压出现 173V 如图 1所示，互感器二次侧 a-b相极性接反，在表尾出现的 ac合成电压.U a｀c=-.U ab＋.U bc ，是-.U ab、.U bc两线电压的矢量和，.U a｀c大小为线电压的3倍即 173V，并且矢量方向在.U b的位置上，其向量图如图 2所示。同理，可得 .U c｀a在.U b上，.U ac｀、.U ca｀在-.U b上。且 U20、U50、U80中有一个电压为 0V，该相即为 b相。 测量∠（.U 25，.U 85）来判断相序。现分析电压相序为 a｀cb（逆相序）的情况，.U 25＝.U a｀c，.U 85＝.U bc，则∠（.U 25，.U 85）＝330°。同理，可分析得到，电压为正相序时，有∠（.U 25，.U 85）＝30°或 120°（<180°）；电压为逆相序时，有∠（.U 25，.U 85）＝240°或 330°（>180°）。 这样就知道了电压的相序，但此时还不能判断 a、c两相到底是哪相极性反，先假设某一相反（如 a相反），依据电压、电流的相位关系，画出向量图，确定二元件的电流（如果分别为 Ia、Ic）；再假设 c相反，也画出向量图，此时二元件的电流必为-Ia、-Ic。再测量电流进出，确定两元件电流有无反接，即可得出答案。 广西电力试验研究院 计量中心 2 举例 判断步骤： 1）U25=173V， 有PT极性反接 2）U8→地=0V，U8为b相 3）相序判断，∠（U25，U85）=330°>180°，故为逆向序； 线电压（V） U25 U85 U28 173 100 100 对地电压 （V） U2→地 100 U5→地 100 U8→地 0 电流（A） I1 I7 1.5 1.5 相序 ∠（U25，U85） 330° 相位角 ∠（U25，I1） 150° ∠（U85，I7） 300° A B C 图 1 a-b相极性接反接线图 a b c .U a｀b .U b .U a .U ab .U a｀c .U bc .U c 图 2 a-b相极性接反向量图 广西电力试验研究院 计量中心 3 4）电压相别为 acb 5）假定a-b反接，则一元件电压.U a｀c在 Ub方向上，二元件电压为 Ubc，做出向量图；可看出一元件电流 I1为Ic，二元件电流 I7为Ia； 再假设 c-b反接，一元...
