电能表正确接线

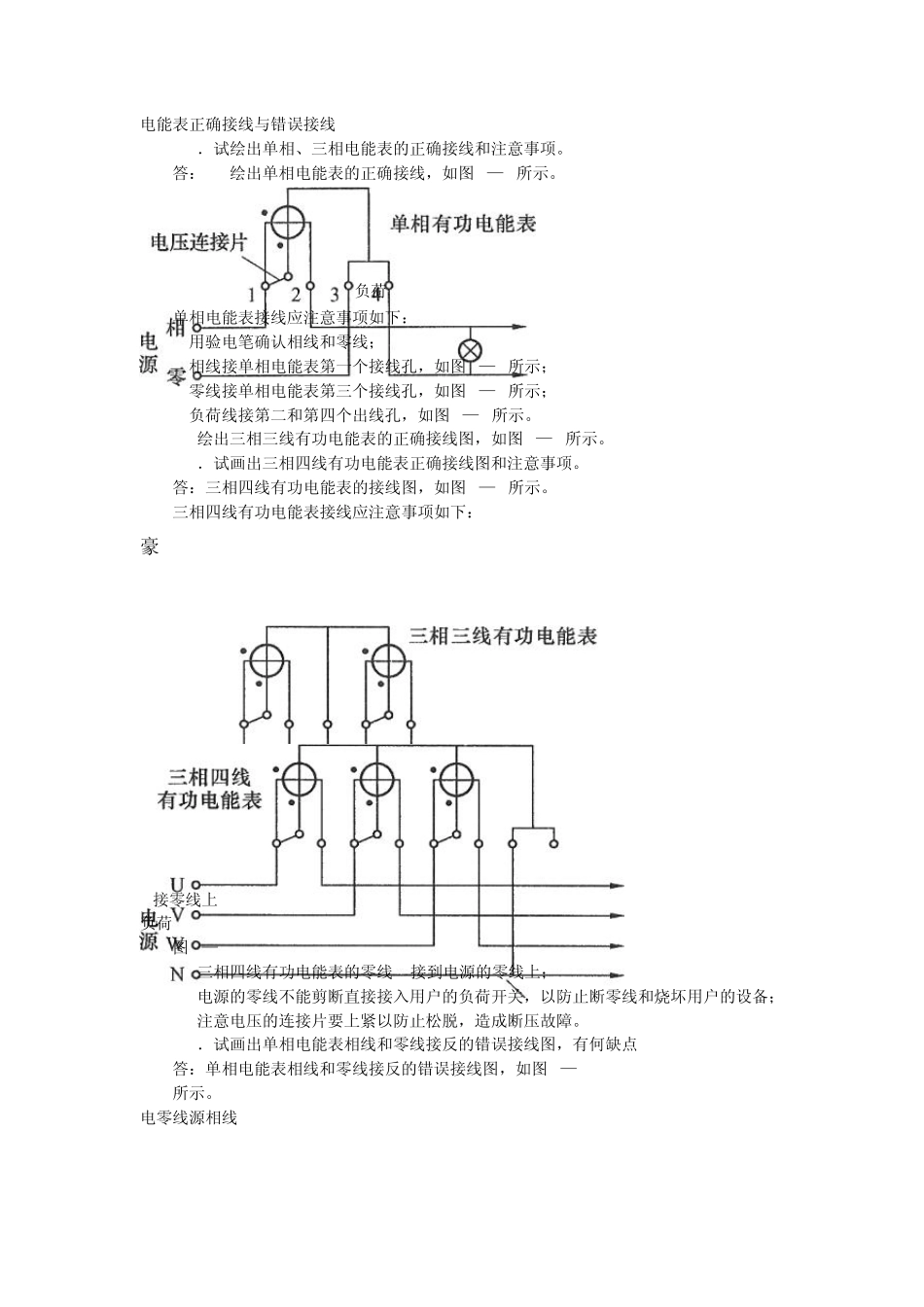

电能表正确接线与错误接线 221．试绘出单相、三相电能表的正确接线和注意事项。 答：(1)绘出单相电能表的正确接线，如图7—1所示。 负荷 单相电能表接线应注意事项如下： 1)用验电笔确认相线和零线； 2)相线接单相电能表第一个接线孔，如图7—1所示； 3)零线接单相电能表第三个接线孔，如图7—1所示； 4)负荷线接第二和第四个出线孔，如图7—1所示。 (2)绘出三相三线有功电能表的正确接线图，如图7—2所示。 222．试画出三相四线有功电能表正确接线图和注意事项。 答：三相四线有功电能表的接线图，如图7—3所示。 三相四线有功电能表接线应注意事项如下： 豪? W T接零线上 负荷 图7—3 (1)三相四线有功电能表的零线T接到电源的零线上； (2)电源的零线不能剪断直接接入用户的负荷开关，以防止断零线和烧坏用户的设备； (3)注意电压的连接片要上紧以防止松脱，造成断压故障。 223．试画出单相电能表相线和零线接反的错误接线图，有何缺点? 答：单相电能表相线和零线接反的错误接线图，如图7—4 所示。 电零线源相线 这种错误接线的缺点有如下几点： (1)其错误是将相线和零线接错，造成相线没有通过电能表的电流线圈，方便了用电户偷电。 (2)相线接在零线的接线孔，容易误碰造成触电人身事故。 (3)这种接错线容易使电能表计量不准。 224．试画出三相三线有功电能表第一相电流极性接反的错误接线图，并求更正系数。 答：三相三线有功电能表接错线是电能表第一相电流的极性反接，其接线如图7—5所示。 图7—5 三相三线有功电能表的第一相电流极性接反造成电能表慢转，产生负误差。其负误差计算公式如下 即三相三线有功电能表正转，但是产生负误差。当 cos∮=0．866时．电能表变慢 66．6％。 225．试绘出单相电能表的相线进出线接反的错误接线图，有何问题? 答：单相电能表的相线进出线接反的错误接线图，如图7—6所示。 电相源零 负荷 图 7— 6 图 7— 6所 示 的 是 相 线 进 出 线 反 接 的 错 误 接 线 图 ， 所 以 电 能 表 转 盘 反 转 ， 抄 表 计 费 虽 然 可 以 用 首 次 抄 表 的 黑 读 数 减 去 末 次 抄 表 的 读 数 计 算 电 量 ， 但 是 不 准 确 。 因 为 转 盘 反 转 时 ， 补 偿 力 矩 的 方 向 仍 然 为 原 来 的 方 向 ， 会 产 生 很 大 的 负 误 差 ， 误 差 可 达 一 8％...
