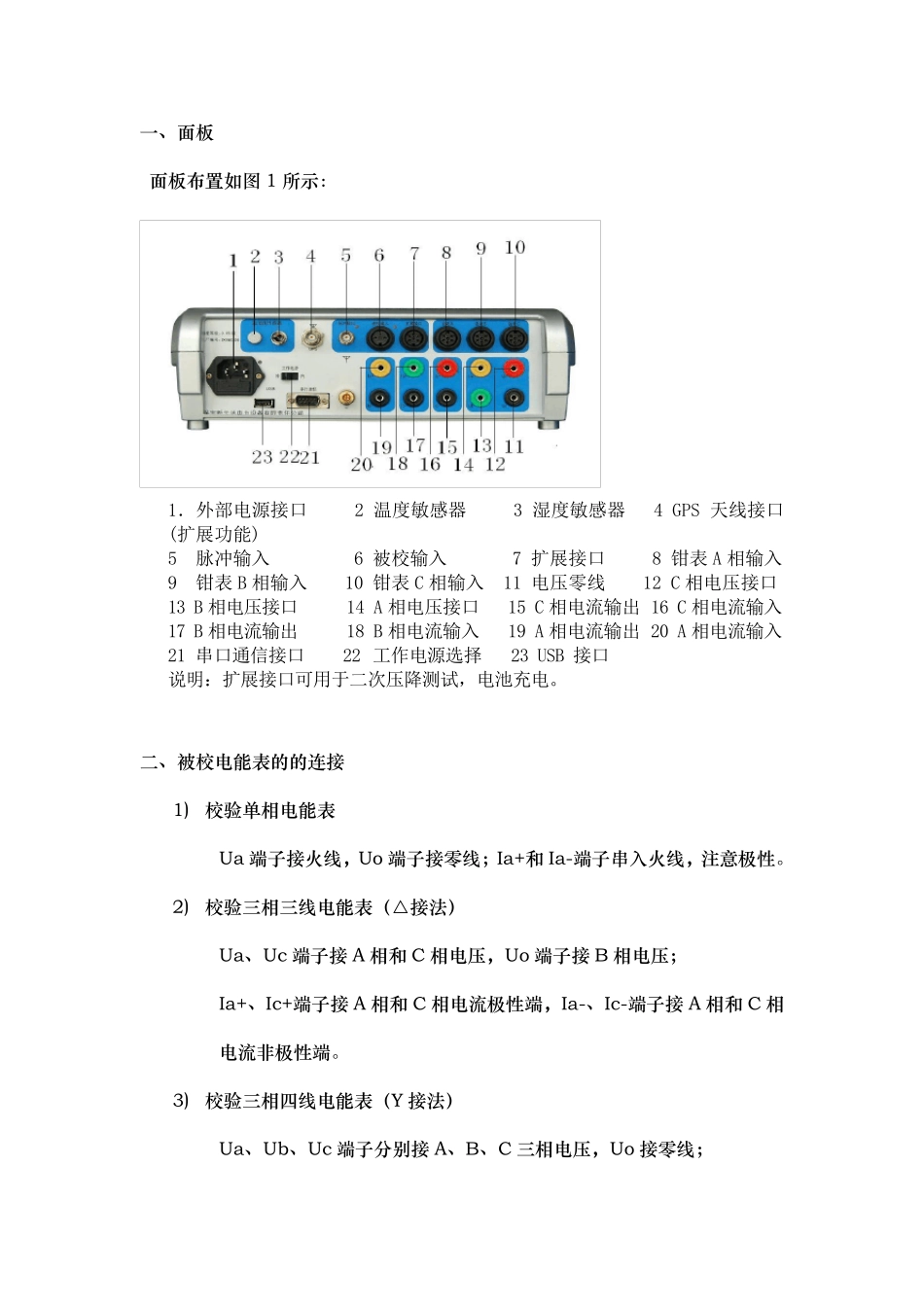

一 、 面 板 面 板 布 置 如 图 1 所 示 ： 1．外部电源接口 2 温度敏感器 3 湿度敏感器 4 GPS 天线接口(扩展功能) 5 脉冲输入 6 被校输入 7 扩展接口 8 钳表A 相输入 9 钳表B 相输入 10 钳表C 相输入 11 电压零线 12 C 相电压接口 13 B 相电压接口 14 A 相电压接口 15 C 相电流输出 16 C 相电流输入 17 B 相电流输出 18 B 相电流输入 19 A 相电流输出 20 A 相电流输入 21 串口通信接口 22 工作电源选择 23 USB 接口 说明：扩展接口可用于二次压降测试，电池充电
二 、 被 校 电 能 表 的 的 连 接 1) 校 验 单 相 电 能 表 Ua 端 子 接 火 线 ， Uo 端 子 接 零 线 ； Ia+和 Ia-端 子 串 入 火 线 ， 注 意 极 性
2) 校 验 三 相 三 线 电 能 表 （ △ 接 法 ） Ua、 Uc 端 子 接 A 相 和 C 相 电 压 ， Uo 端 子 接 B 相 电 压 ； Ia+、 Ic+端 子 接 A 相 和 C 相 电 流 极 性 端 ， Ia-、 Ic-端 子 接 A 相 和 C 相电 流 非 极 性 端
3) 校 验 三 相 四 线 电 能 表 （ Y 接 法 ） Ua、 Ub、 Uc 端 子 分 别 接 A、 B、 C 三 相 电 压 ， Uo 接 零 线 ； Ia+、Ib+、Ic+端子分别接 A 相、B 相和 C 相电流极性端，Ia-、Ib-、Ic-端子分别接 A 相、B 相和 C 相电流非极性端

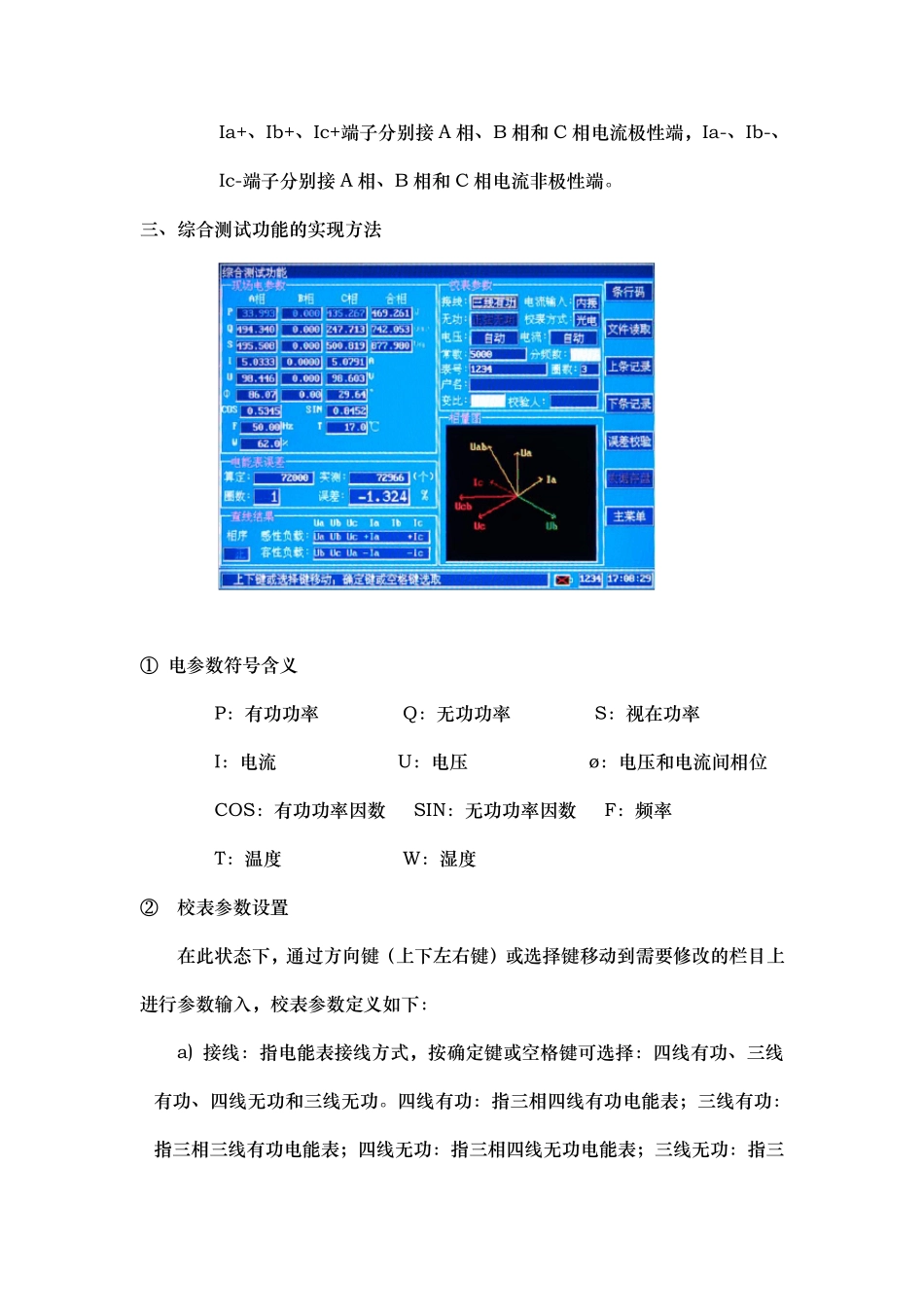

三、综合测试功能的实现方法 ① 电参数符号含义 P：有功功率 Q：无功功率 S：视在功率 I：电流 U：电压 ø：电压和电流间 相位 COS：有功功率因 数 SIN：无功功率因 数 F：频 率 T：温 度 W：湿 度 ② 校
