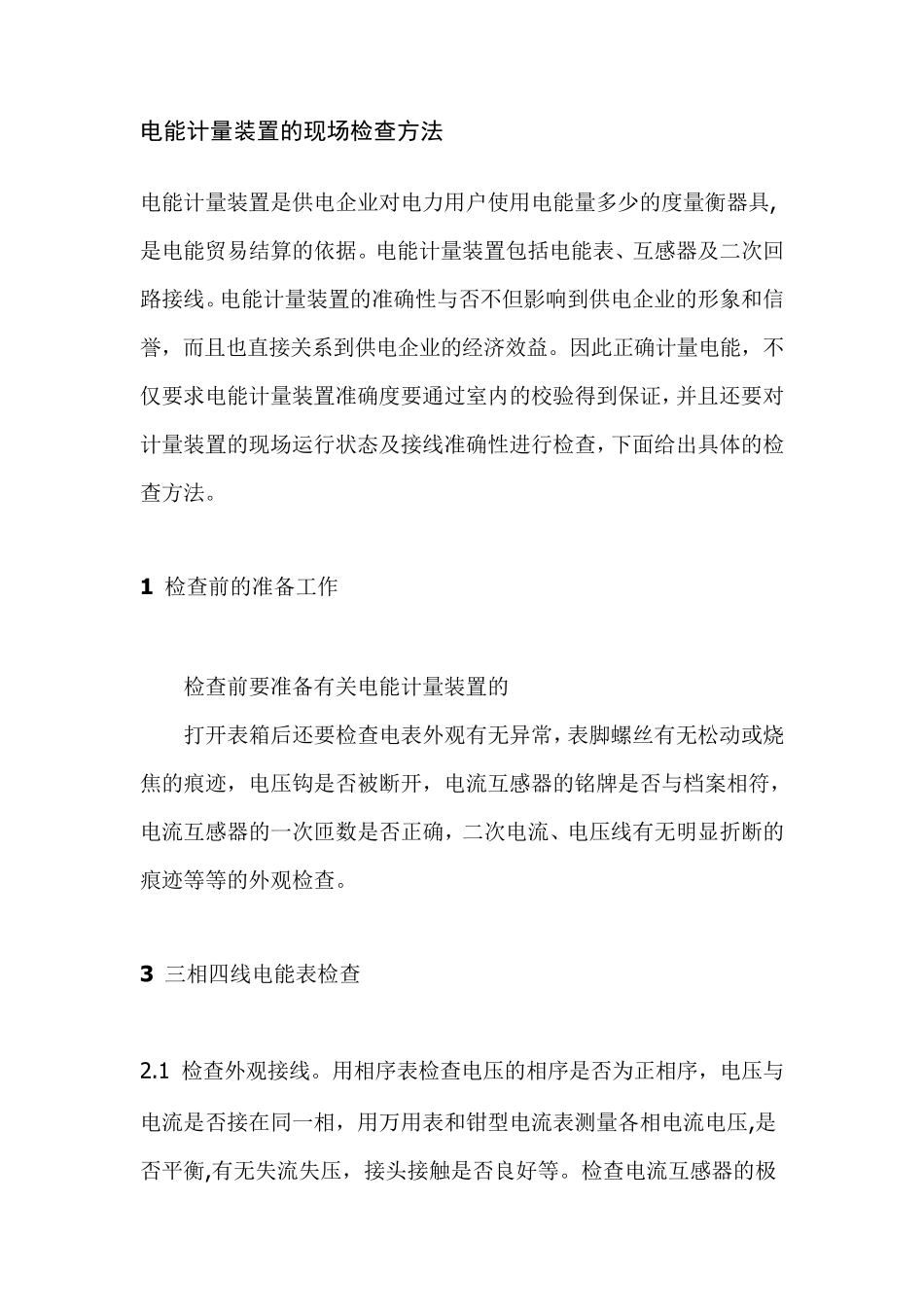

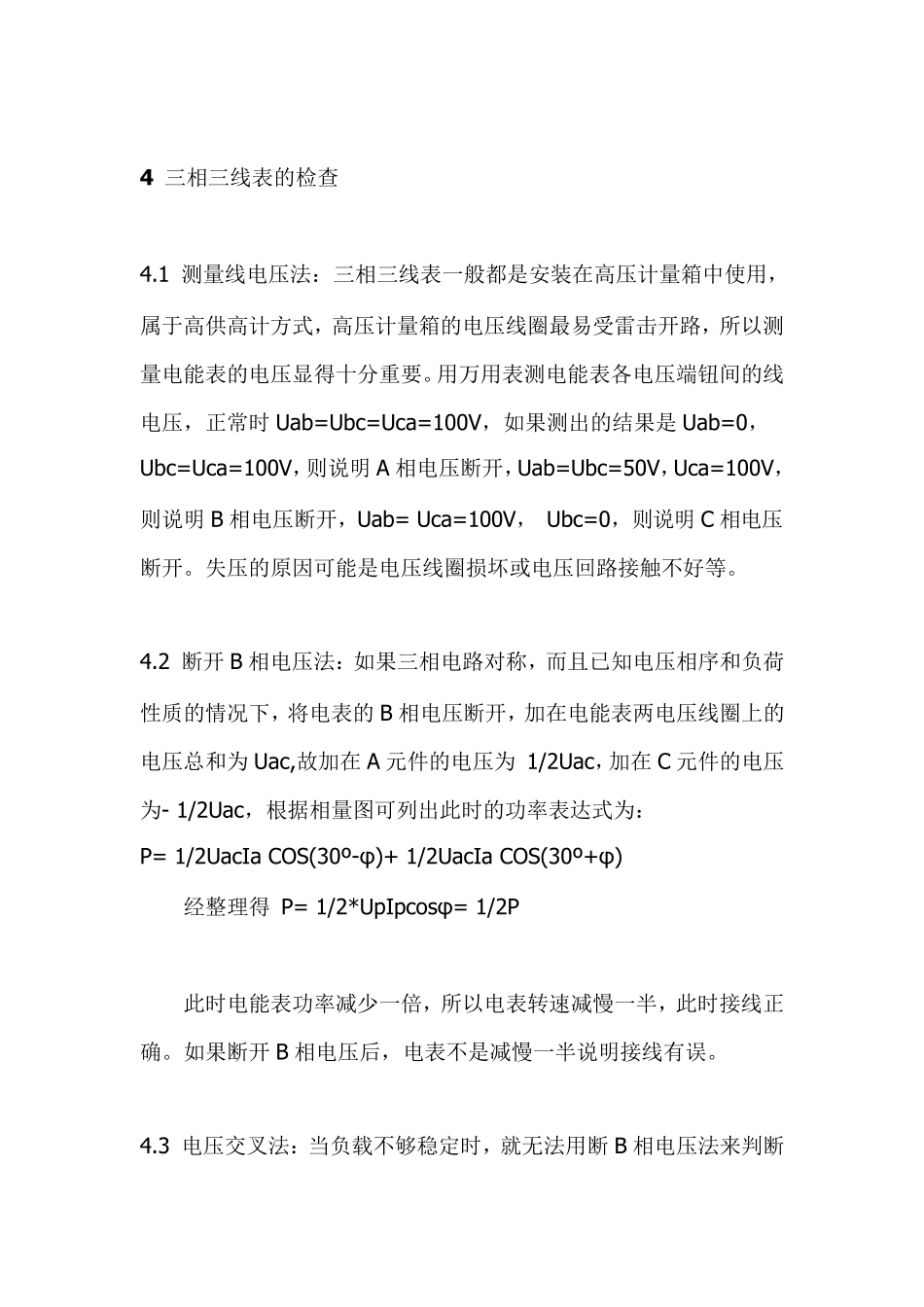

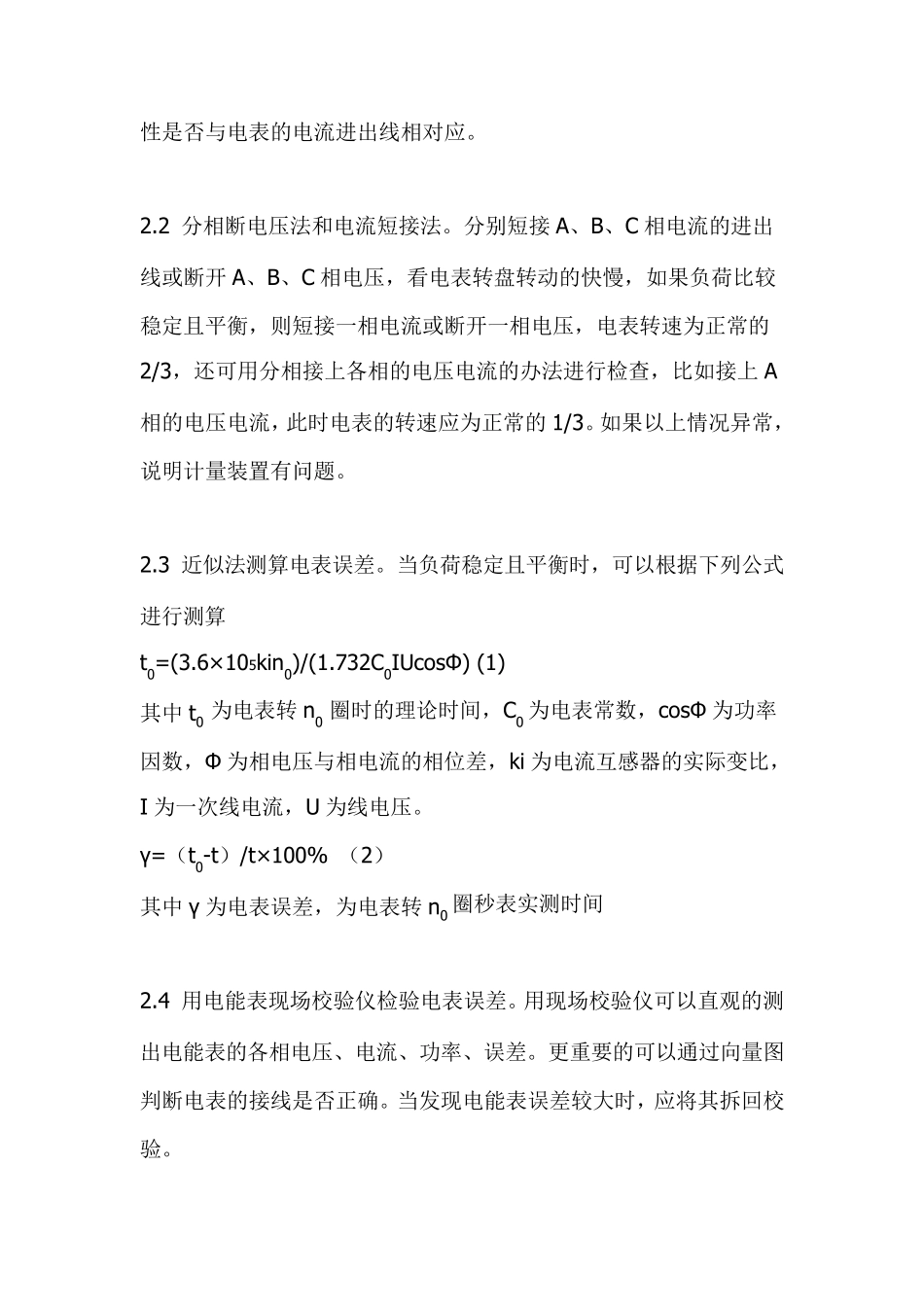

电能计量装置的现场检查方法 电能计量装置是供电企业对电力用户使用电能量多少的度量衡器具,是电能贸易结算的依据。电能计量装置包括电能表、互感器及二次回路接线。电能计量装置的准确性与否不但影响到供电企业的形象和信誉，而且也直接关系到供电企业的经济效益。因此正确计量电能，不仅要求电能计量装置准确度要通过室内的校验得到保证，并且还要对计量装置的现场运行状态及接线准确性进行检查，下面给出具体的检查方法。 1 检查前的准备工作 检查前要准备有关电能计量装置的 打开表箱后还要检查电表外观有无异常，表脚螺丝有无松动或烧焦的痕迹，电压钩是否被断开，电流互感器的铭牌是否与档案相符，电流互感器的一次匝数是否正确，二次电流、电压线有无明显折断的痕迹等等的外观检查。 3 三相四线电能表检查 2.1 检查外观接线。用相序表检查电压的相序是否为正相序，电压与电流是否接在同一相，用万用表和钳型电流表测量各相电流电压,是否平衡,有无失流失压，接头接触是否良好等。检查电流互感器的极性是否与电表的电流进出线相对应。 2.2 分相断电压法和电流短接法。分别短接A、B、C 相电流的进出线或断开 A、B、C 相电压，看电表转盘转动的快慢，如果负荷比较稳定且平衡，则短接一相电流或断开一相电压，电表转速为正常的2/3，还可用分相接上各相的电压电流的办法进行检查，比如接上 A相的电压电流，此时电表的转速应为正常的1/3。如果以上情况异常，说明计量装置有问题。 2.3 近似法测算电表误差。当负荷稳定且平衡时，可以根据下列公式进行测算 t0=(3.6×105kin0)/(1.732C0IUcosФ) (1) 其中 t0 为电表转 n0 圈时的理论时间，C0 为电表常数，cosФ 为功率因数，Ф 为相电压与相电流的相位差，ki 为电流互感器的实际变比，I 为一次线电流，U 为线电压。 γ=（t0-t）/t×100% （2） 其中 γ为电表误差，为电表转 n0 圈秒表实测时间 2.4 用电能表现场校验仪检验电表误差。用现场校验仪可以直观的测出电能表的各相电压、电流、功率、误差。更重要的可以通过向量图判断电表的接线是否正确。当发现电能表误差较大时，应将其拆回校验。 4 三相三线表的检查 4.1 测量线电压法：三相三线表一般都是安装在高压计量箱中使用，属于高供高计方式，高压计量箱的电压线圈最易受雷击开路，所以测量电能表的电压显得十分重要。用万用表测电能表各电压端钮间的线电压，正常时 Uab=Ubc=Uca=100V，如果测出的结果...
