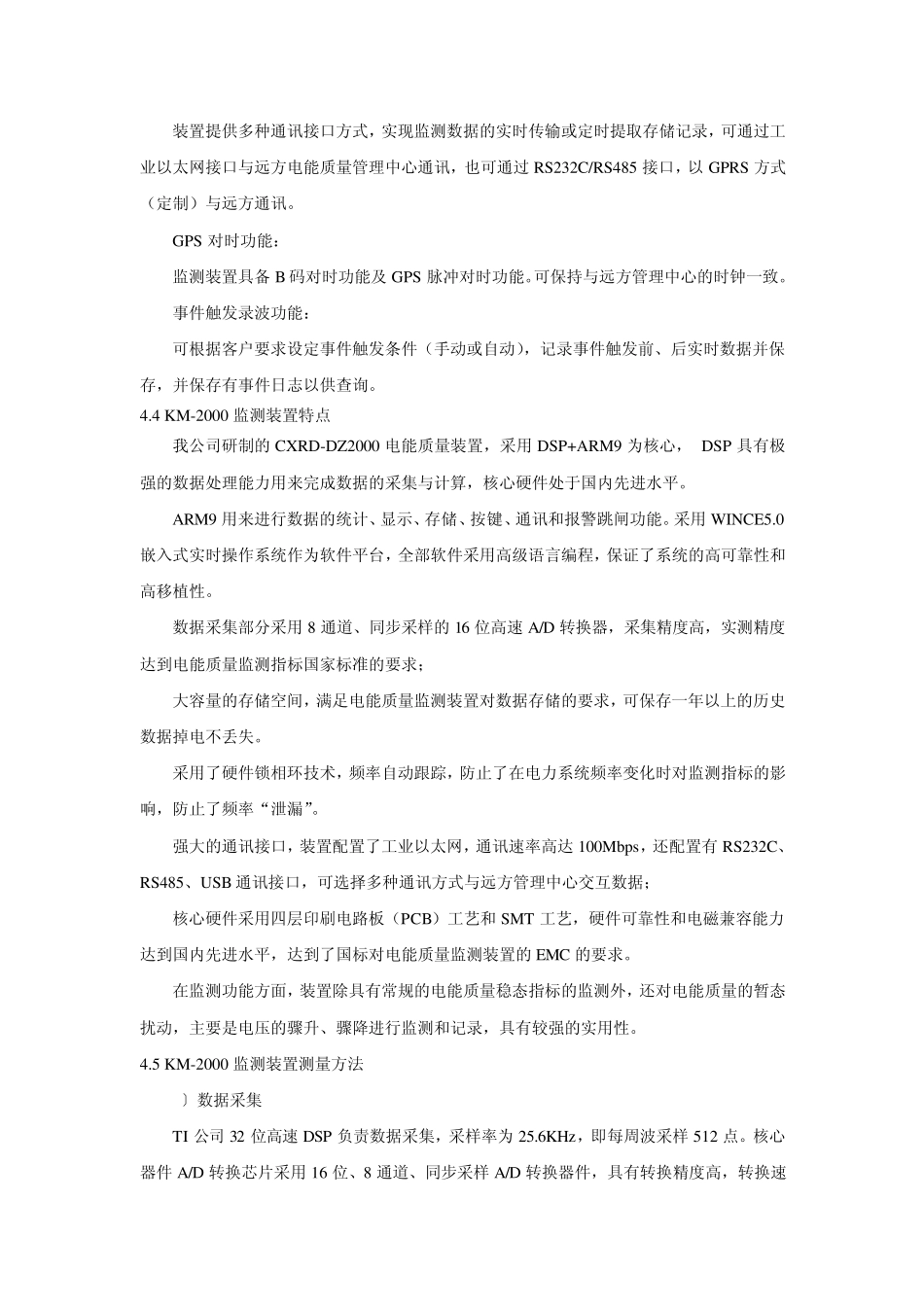

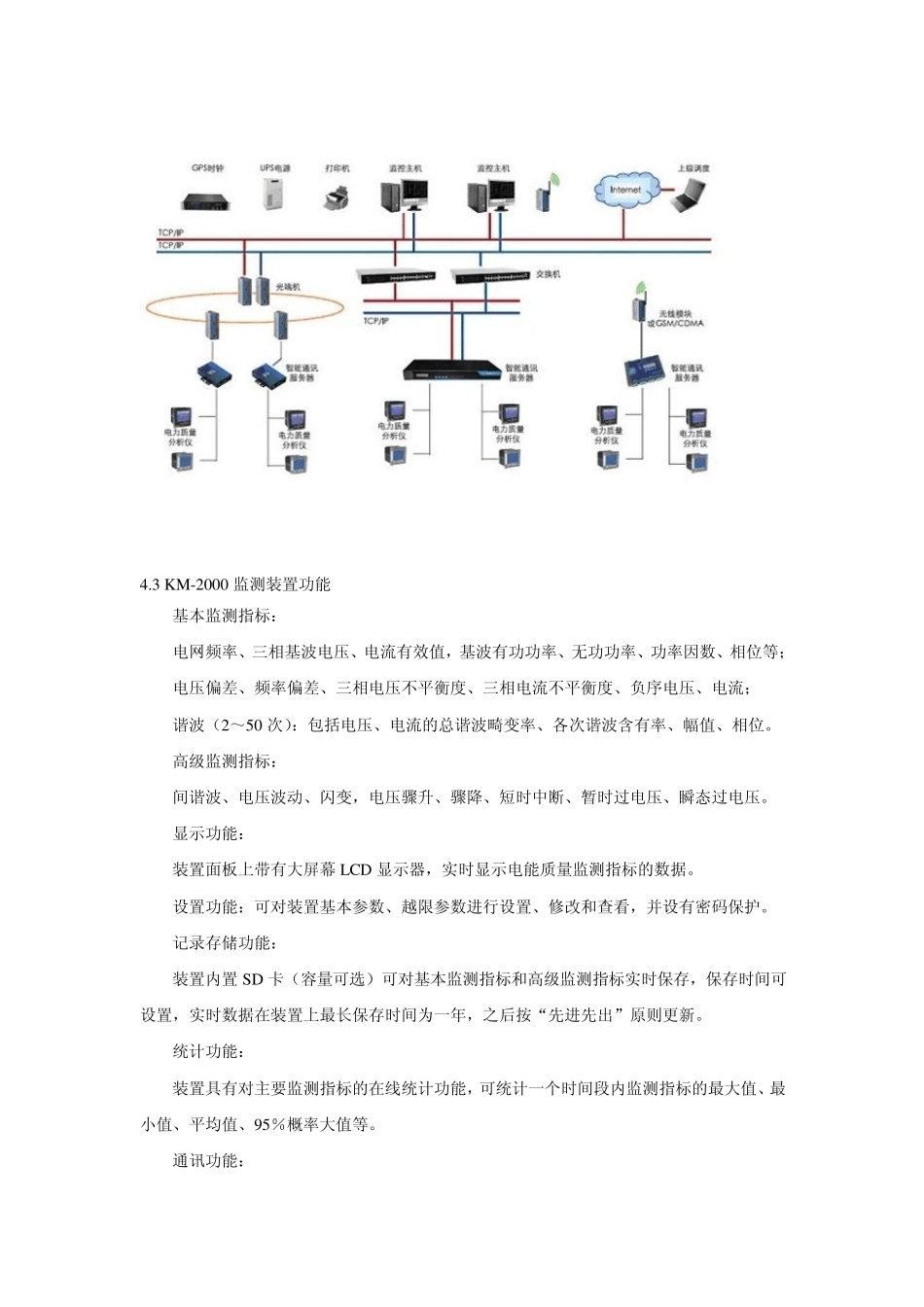

4 .1 前言 随着我国国民经济的蓬勃发展，电力负荷急剧加大，特别是电力电子转流设备、电气化铁路、电弧炉等等冲击性和非线性负荷容量的不断增长，使得电力系统的电能质量日益恶化。使得电网发生波形畸变、电压波动与闪变和三相不平衡等电能质量问题情况日趋严重。从而引起变压器过热、网损增加、计量仪表误差、通讯干扰，不但使得供用电设备本身安全性降低，而且严重威胁着电力系统的安全和经济运行。为了保护电力系统的运行安全，目前各国都十分重视电能质量的管理，并制定了相关标准。我国也已先后颁布了涉及电能质量六个方面的国家标准，有关部门也制定了相应的«电能质量管理办法»。  《电能质量 公用电网谐波》 GB/T14549—93；  《电能质量 电压波动和闪变》 GB/12326—2000；  《电能质量 三相电压允许不平衡度》 GB/T15543—95；  《电能质量 供电电压允许批偏差》 GB/T12325—90；  《电能质量 电力系统频率允许偏差》 GB/T15945—95； 《变电站谐波在线监测装置》是一台高性能的多功能电能质量测试分析仪器，它采用DSP+ARM+CPLD 内核，5.7”大屏幕液晶(320×240点阵)显示屏，使结构更紧凑，功能更强大。适用于220KV、110KV和35KV变电站、电厂及用电大户。 4 .2 电能质量在线监测系统的组成 电能质量在线监测系统主要有现场监测层，通讯传输层和数据管理层组成，系统拓扑结构见图 1 。组网方式有网线、光纤、无线三种模式。 4.2.1现场监测层 现场安装各类电能及电能质量监测设备，要求具有通讯功能。本方案采用的是科盟电子自主研发的 KM-2000监测装置，其主要功能： LCD显示、全电参量测量（U、I、P、Q、PF、F、S）；四象限电能计量、复费率电能统计；THDu，THDi、2-31次各次谐波分量；电压波峰系数、电话波形因子、电流 K系数、电压与电流不平衡度计算；电网电压电流正、负、零序分量（含负序电流）测量；4DI+3DO，RS485通讯接口、Modbus协议。 4.2.2 通讯传输层 为了将监测层设备采集的数据传送到服务器而负责数据通讯传输的设备，主要有通讯管理机、串口服务器、网络交换机等。数据采集终端通过串口与监测层设备通讯，读取其中数据，并进行初步分析、整理，将数据保存在本地 SD卡中，之后将数据传输给无线通讯模块。无线通讯模块采用射频技术，在现场组成无线局域网络，将各点数据采集终端整理的数据收集并传输到后台服务器，也可用网线或光纤的方式传输数据。 4.2.3 数据管理...
