电脑主板故障诊断测试卡使用说明书VIP专享

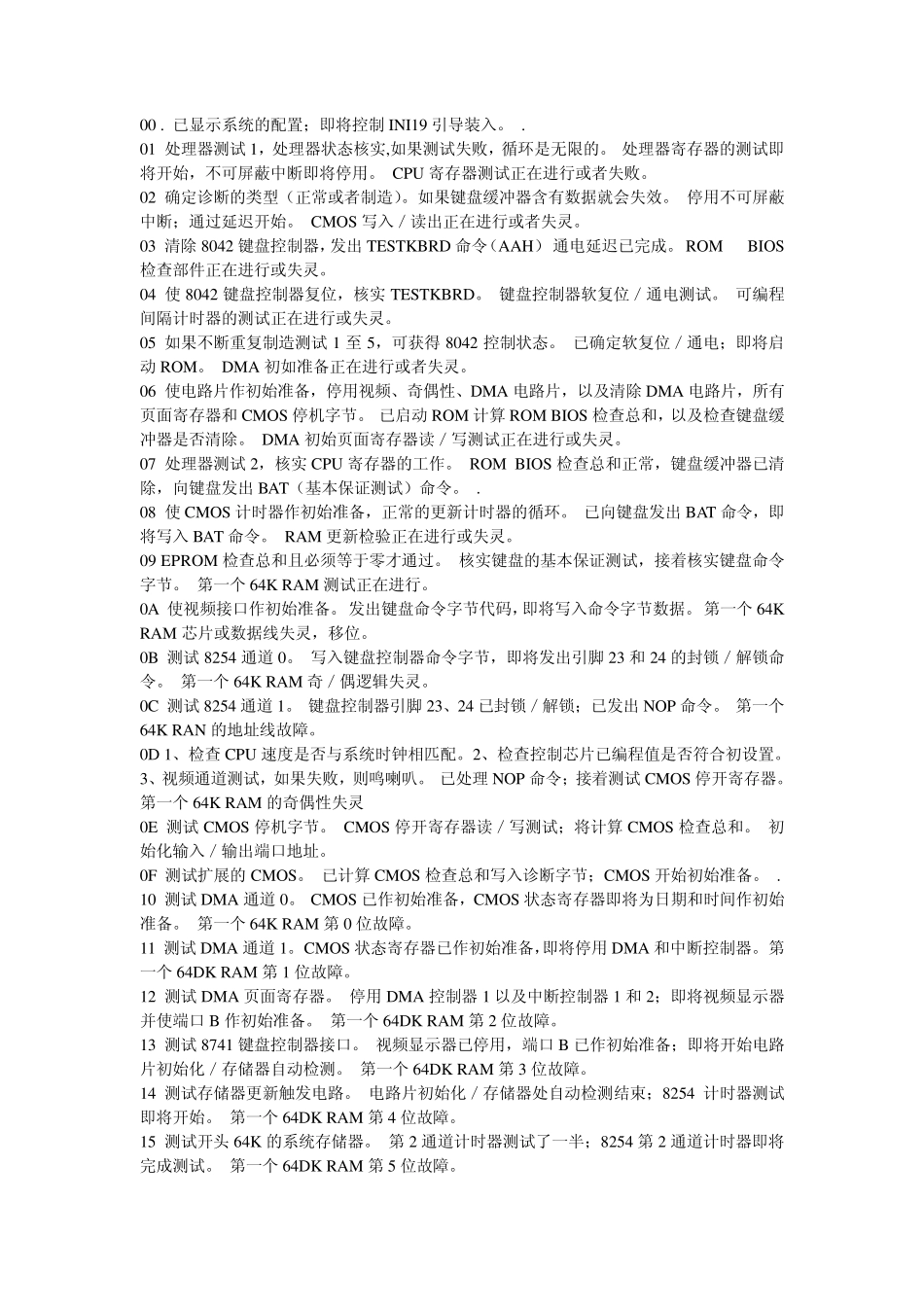

00 . 已显示系统的配置；即将控制INI19 引导装入。 . 01 处理器测试1，处理器状态核实,如果测试失败，循环是无限的。 处理器寄存器的测试即将开始，不可屏蔽中断即将停用。 CPU 寄存器测试正在进行或者失败。 02 确定诊断的类型（正常或者制造）。如果键盘缓冲器含有数据就会失效。 停用不可屏蔽中断；通过延迟开始。 CMOS 写入／读出正在进行或者失灵。 03 清除8042 键盘控制器，发出TESTKBRD 命令（AAH） 通电延迟已完成。 ROM BIOS检查部件正在进行或失灵。 04 使8042 键盘控制器复位，核实TESTKBRD。 键盘控制器软复位／通电测试。 可编程间隔计时器的测试正在进行或失灵。 05 如果不断重复制造测试1 至5，可获得8042 控制状态。 已确定软复位／通电；即将启动ROM。 DMA 初如准备正在进行或者失灵。 06 使电路片作初始准备，停用视频、奇偶性、DMA 电路片，以及清除DMA 电路片，所有页面寄存器和 CMOS 停机字节。 已启动ROM 计算 ROM BIOS 检查总和，以及检查键盘缓冲器是否清除。 DMA 初始页面寄存器读／写测试正在进行或失灵。 07 处理器测试2，核实CPU 寄存器的工作。 ROM BIOS 检查总和正常，键盘缓冲器已清除，向键盘发出BAT（基本保证测试）命令。 . 08 使CMOS 计时器作初始准备，正常的更新计时器的循环。 已向键盘发出BAT 命令，即将写入BAT 命令。 RAM 更新检验正在进行或失灵。 09 EPROM 检查总和且必须等于零才通过。 核实键盘的基本保证测试，接着核实键盘命令字节。 第一个 64K RAM 测试正在进行。 0A 使视频接口作初始准备。 发出键盘命令字节代码，即将写入命令字节数据。 第一个 64K RAM 芯片或数据线失灵，移位。 0B 测试8254 通道 0。 写入键盘控制器命令字节，即将发出引脚 23 和 24 的封锁／解锁命令。 第一个 64K RAM 奇／偶逻辑失灵。 0C 测试8254 通道 1。 键盘控制器引脚 23、24 已封锁／解锁；已发出NOP 命令。 第一个64K RAN 的地址线故障。 0D 1、检查CPU 速度是否与系统时钟相匹配。2、检查控制芯片已编程值是否符合初设置。3、视频通道测试，如果失败，则鸣喇叭。 已处理NOP 命令；接着测试CMOS 停开寄存器。 第一个 64K RAM 的奇偶性失灵 0E 测试CMOS 停机字节。 CMOS 停开寄存器读／写测试；将计算 CMOS 检查总和。 初始化输入／输出端口地址。 0F 测试扩展的CMOS。 已计算 CMOS...
