电脑主板电源线各种接法

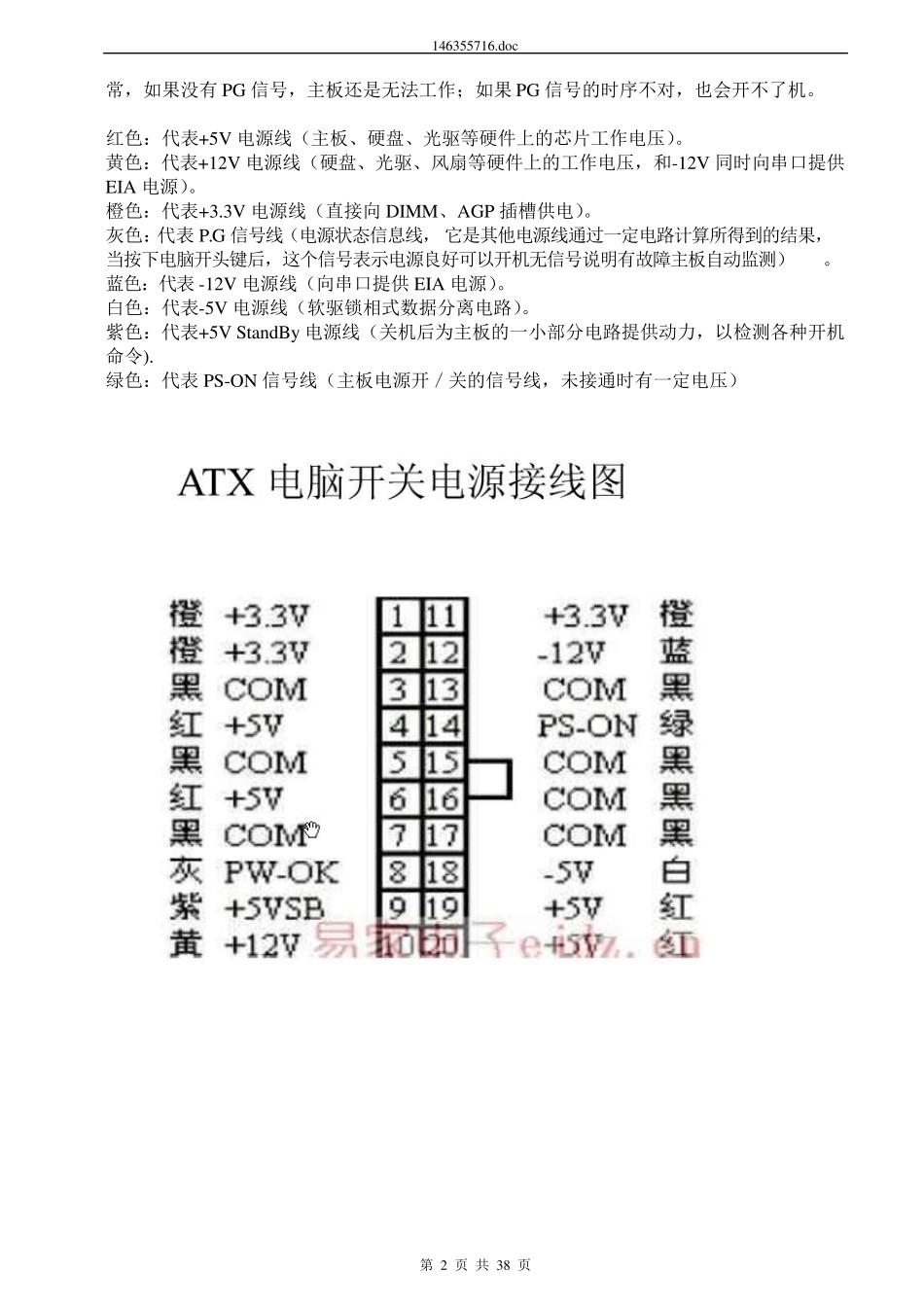

146355716.doc 第 1 页 共 38 页 Q：电脑电源黄线是+12V 的 可我找不到-12V 请问我该怎么接？ A：1、千万不能接到-12V 上，这样就成了 24V 了，要接到地线上，就是黑色的线（所有的黑线都是负极 他们是相通的 ），也可以接到机箱上，机箱的电位就是零，和黑线是通的。 2、-12V 是蓝色的线，对 0V 黑线，通常只能输出大约 0.5A 的小电流，请注意。 电脑电源20p in 与 24p in 接线区别及各针角对应电压 红色：代表+5V 电源线（主板、硬盘、光驱等硬件上的芯片工作电压）。 黄色：代表+12V 电源线（硬盘、光驱、风扇等硬件上的工作电压，和-12V 同时向串口提供EIA 电源）。 橙色：代表+3.3V 电源线（直接向 DIMM、AGP 插槽供电）。 灰色：代表 P.G 信号线（电源状态信息线， 它是其他电源线通过一定电路计算所得到的结果，当按下电脑开头键后，这个信号表示电源良好可以开机无信号说明有故障主板自动监测）。 蓝色：代表 -12V 电源线（向串口提供 EIA 电源）。 白色：代表-5V 电源线（软驱锁相式数据分离电路）。 紫色：代表+5V StandBy 电源线（关机后为主板的一小部分电路提供动力，以检测各种开机命令). 绿色：代表 PS-ON 信号线（主板电源开／关的信号线，未接通时有一定电压） 黑色：系统电路的地线。 U V W 是三相电源中表示 3 根火线的字母，3 根火线在实际应用中可以都是用黑色线，也可以分分为红，黄，蓝 3 种颜色。PE 表示地线，一般用黄绿双色线。 N L 则是零线 火线，单相电源中 L（火线）一般用红色，N（零线）一般用蓝色 相线：红、黄或红绿 零线：蓝或黑 地线：黄绿相间 1、+5V（红色线）： 转换各种逻辑电路。 2、+12V（黄色线）： 驱动磁盘驱动器马达和所有风扇（例外：笔记本电脑的风扇使用+5V或+3.3V）。 3、+3.3V（橙色线）： 为 CPU、主板、PCI（Peripheral Component Interconnect 外部设备互连）总线、I/O 控制电路供电。 4、+5VSB（Stand By、紫色线）： 负责远程电源的启动（大于 720mA，主板启动只要 0.01A）。 5、PS-ON（绿色线）： 负责操作系统管理电源的开关，是一种主板信号，和+5VSB 一起统称为软电源。小于 1V 时开启电源、大于 4.5V 时关闭电源，实现软件开关机、网络远程唤醒功能（设置唤醒时间、通过键盘开机）（和 GND 接电线短接就可启动电源） 6、-5V（白色线）： （负电压很少使用、如 SFX 去掉了-...
