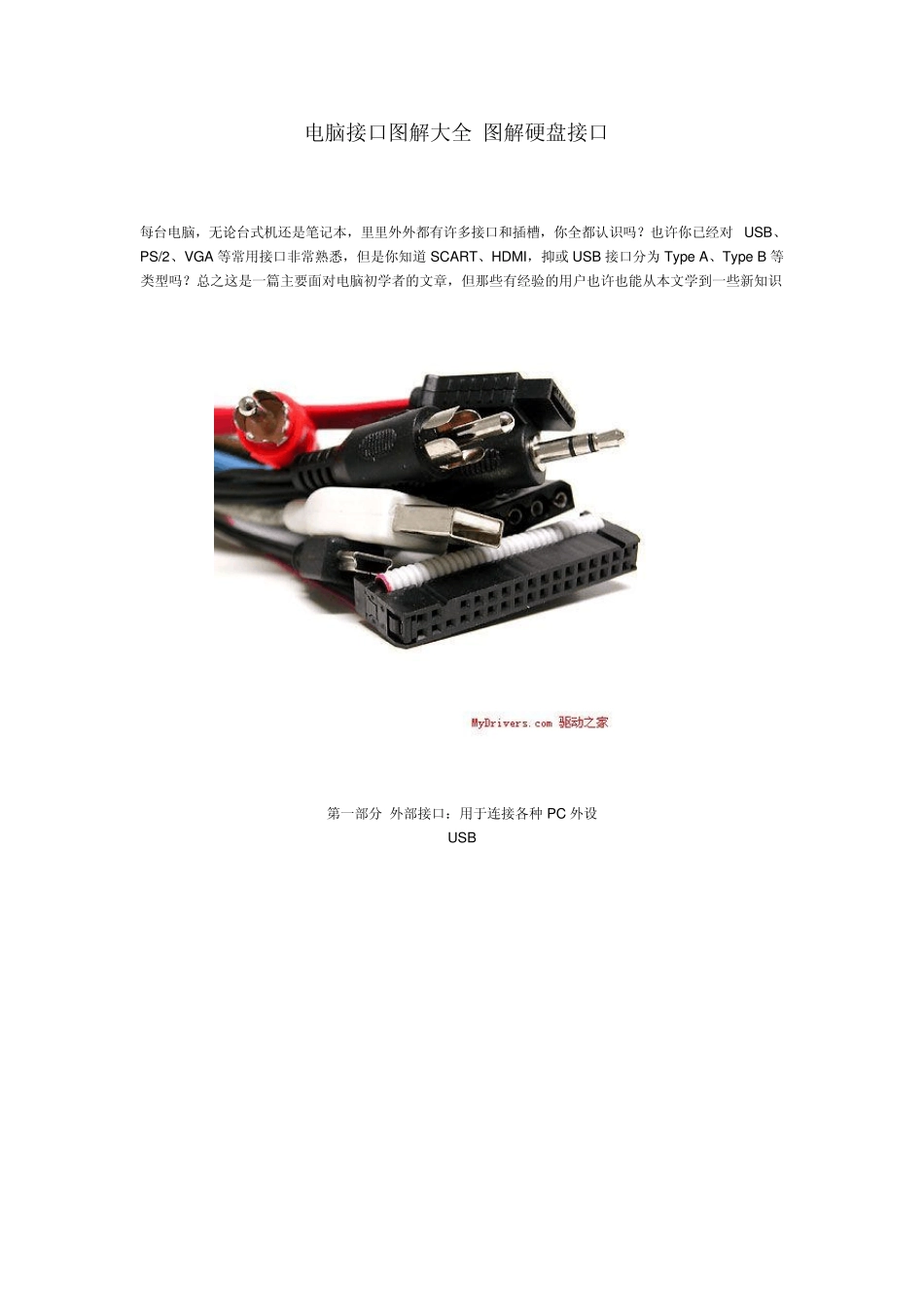

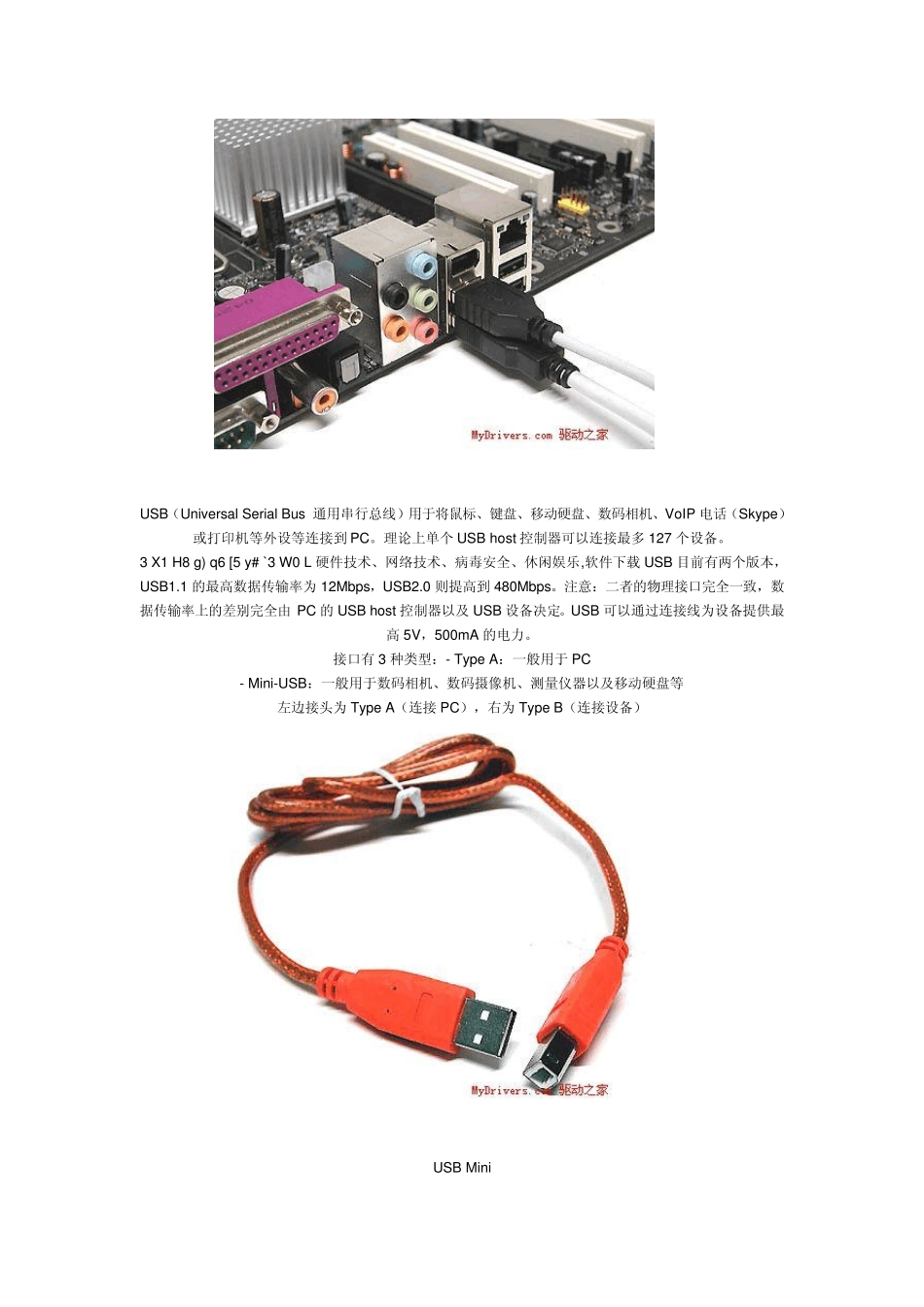

电脑接口图解大全 图解硬盘接口 每台电脑，无论台式机还是笔记本，里里外外都有许多接口和插槽，你全都认识吗？也许你已经对USB、PS/2、VGA 等常用接口非常熟悉，但是你知道 SCART、HDMI，抑或 USB 接口分为 Type A、Type B 等类型吗？总之这是一篇主要面对电脑初学者的文章，但那些有经验的用户也许也能从本文学到一些新知识 第一部分 外部接口：用于连接各种 PC 外设 USB USB（Universal Serial Bus 通用串行总线）用于将鼠标、键盘、移动硬盘、数码相机、VoIP 电话（Skype）或打印机等外设等连接到 PC。理论上单个 USB host 控制器可以连接最多 127 个设备。 3 X1 H8 g) q6 [5 y# `3 W0 L 硬件技术、网络技术、病毒安全、休闲娱乐,软件下载 USB 目前有两个版本，USB1.1 的最高数据传输率为 12Mbps，USB2.0 则提高到 480Mbps。注意：二者的物理接口完全一致，数据传输率上的差别完全由 PC 的 USB host 控制器以及 USB 设备决定。USB 可以通过连接线为设备提供最高 5V，500mA 的电力。 接口有 3 种类型：- Type A：一般用于PC - Mini-USB：一般用于数码相机、数码摄像机、测量仪器以及移动硬盘等 左边接头为 Type A（连接 PC），右为 Type B（连接设备） USB Mini USB 延长线，一般不应长于5 米 请认准接头上的USB 标志 USB 分离线，每个端口各可以得到5V 500m A 的电力。移动硬盘等用电大户可以使用这种线来从第二个USB 端口获得额外电源（500+500=1000m A） 你见过吗：USB 接口的电池充电器 比较常见的 USB 转 PS/2 接口 IEEE-1394/Firew ire/i.Link IEEE-1394 是一种广泛使用在数码摄像机、外置驱动器以及多种网络设备的串行接口，苹果公司又把它称作 Firew ire（火线），而索尼公司的叫法是i.Link。目前，数据传速率为 400Mbps 的 IEEE-1394 标准正被800Mbps 的 IEEE-1394b （或 Firew ire-800）所取代。普通火线设备使用的 6 针线缆可提供电源，另外还有一种不提供电源的 4 针线缆。Firew ire-800 设备使用的是9 针线缆以及接口。 一头 6 针，一头 4 针的 1394 连接线 1394 扩展卡挡板，提供两个 6 针接口以及一个较小的 4 针接 可提供电源的 6 针接头 不提供电源的4 针接头，一般用于数码摄像机以及笔记本电脑 Cin ch RCA（复合视频，音频，HDTV 分量） 这种接口通过同轴电缆传输多种电信号。它们的...
