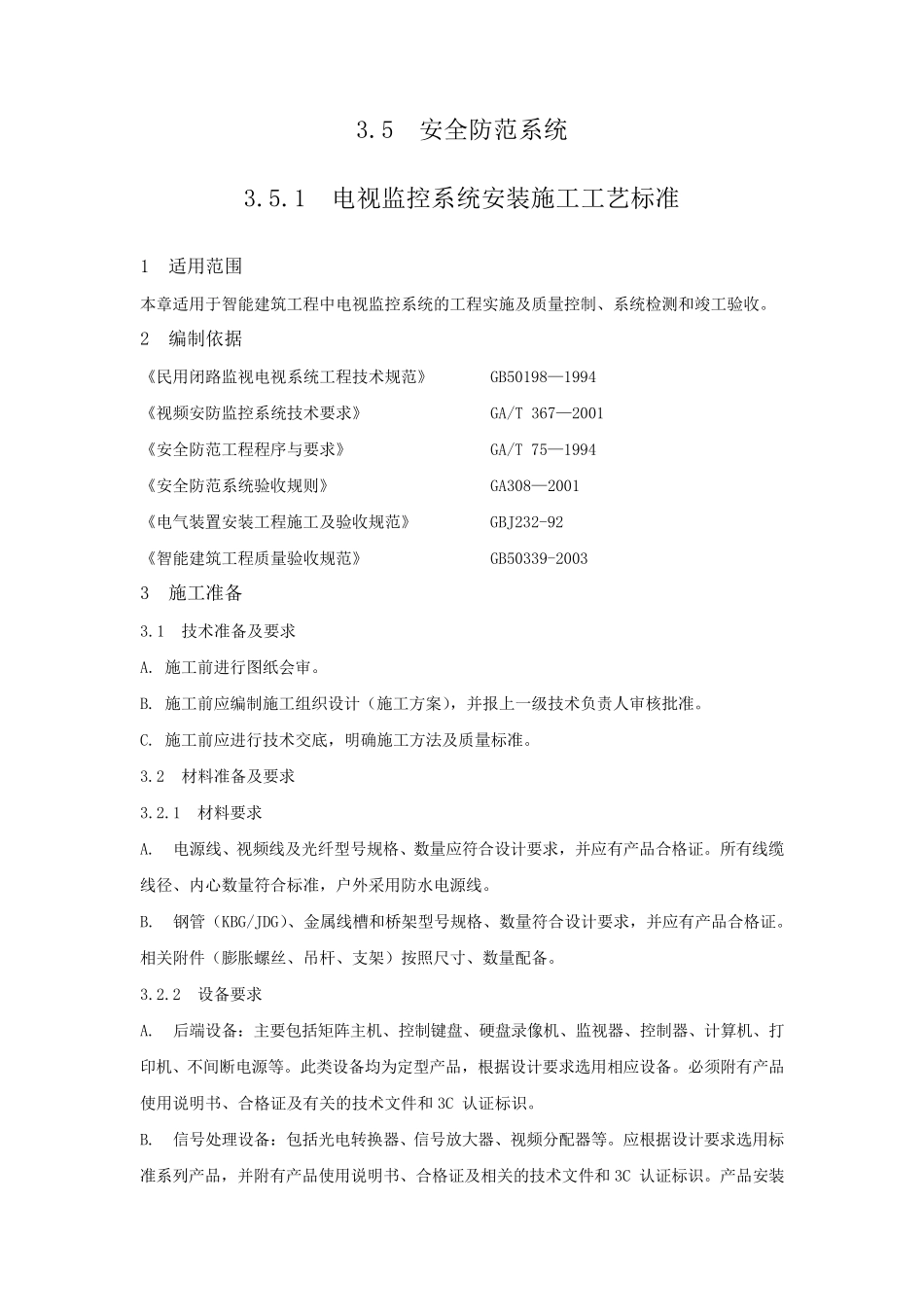

电视监控系统安装施工工艺标准

3.5 安全防范系统 3.5.1 电视监控系统安装施工工艺标准 1 适用范围 本章适用于智能建筑工程中电视监控系统的工程实施及质量控制、系统检测和竣工验收。 2 编制依据 《民用闭路监视电视系统工程技术规范》 GB50198—1994 《视频安防监控系统技术要求》 GA/T 367—2001 《安全防范工程程序与要求》 GA/T 75—1994 《安全防范系统验收规则》 GA308—2001 《电气装置安装工程施工及验收规范》 GBJ232-92 《智能建筑工程质量验收规范》 GB50339-2003 3 施工准备 3.1 技术准备及要求 A. 施工前进行图纸会审。 B. 施工前应编制施工组织设计（施工方案），并报上一级技术负责人审核批准。 C. 施工前应进行技术交底，明确施工方法及质量标准。 3.2 材料准备及要求 3.2.1 材料要求 A. 电源线、视频线及光纤型号规格、数量应符合设计要求，并应有产品合格证。所有线缆线径、内心数量符合标准，户外采用防水电源线。 B. 钢管（KBG/JDG）、金属线槽和桥架型号规格、数量符合设计要求，并应有产品合格证。相关附件（膨胀螺丝、吊杆、支架）按照尺寸、数量配备。 3.2.2 设备要求 A. 后端设备：主要包括矩阵主机、控制键盘、硬盘录像机、监视器、控制器、计算机、打印 机、不 间 断 电源等 。此 类 设备均 为 定 型产品，根 据设计要求选 用相应设备。必 须 附有产品使 用说 明书 、合格证及有关的技术文 件和3C 认 证标识 。 B. 信 号处 理 设备：包括光电转 换 器、信 号放 大 器、视频分 配器等 。应根 据设计要求选 用标准系列 产品，并附有产品使 用说 明书 、合格证及相关的技术文 件和3C 认 证标识 。产品安装前，必须依据出厂的图纸或技术文件进行通电检查，并记录结果。 C. 前端设备：主要包括摄像机、镜头、云台、护罩、支架等设备。选用时应根据设计要求的规格型号，并附有产品使用说明书及合格证，且有 3C 认证标识。安装使用前，应经过全部检查（包括外观及性能检查），方可安装。 3.3 主要机具 3.3.1 剥线钳、电工刀、尖嘴钳、试电笔、电络铁、穿线器、对讲机。 3.3.2 工程宝、万用表、摇表、场强计等。 3.4 作业条件 3.4.1 明确设计文件及合同的要求，施工图纸进行深化设计，施工方案已确认。 3.4.2 项目人员熟悉施工图纸及相关技术要求，注意工程特殊性、工艺具体要求、施工质量标准。 3.4.3 预留孔洞、地槽和预埋件等应符合设计要求，...
