电解槽安装方案

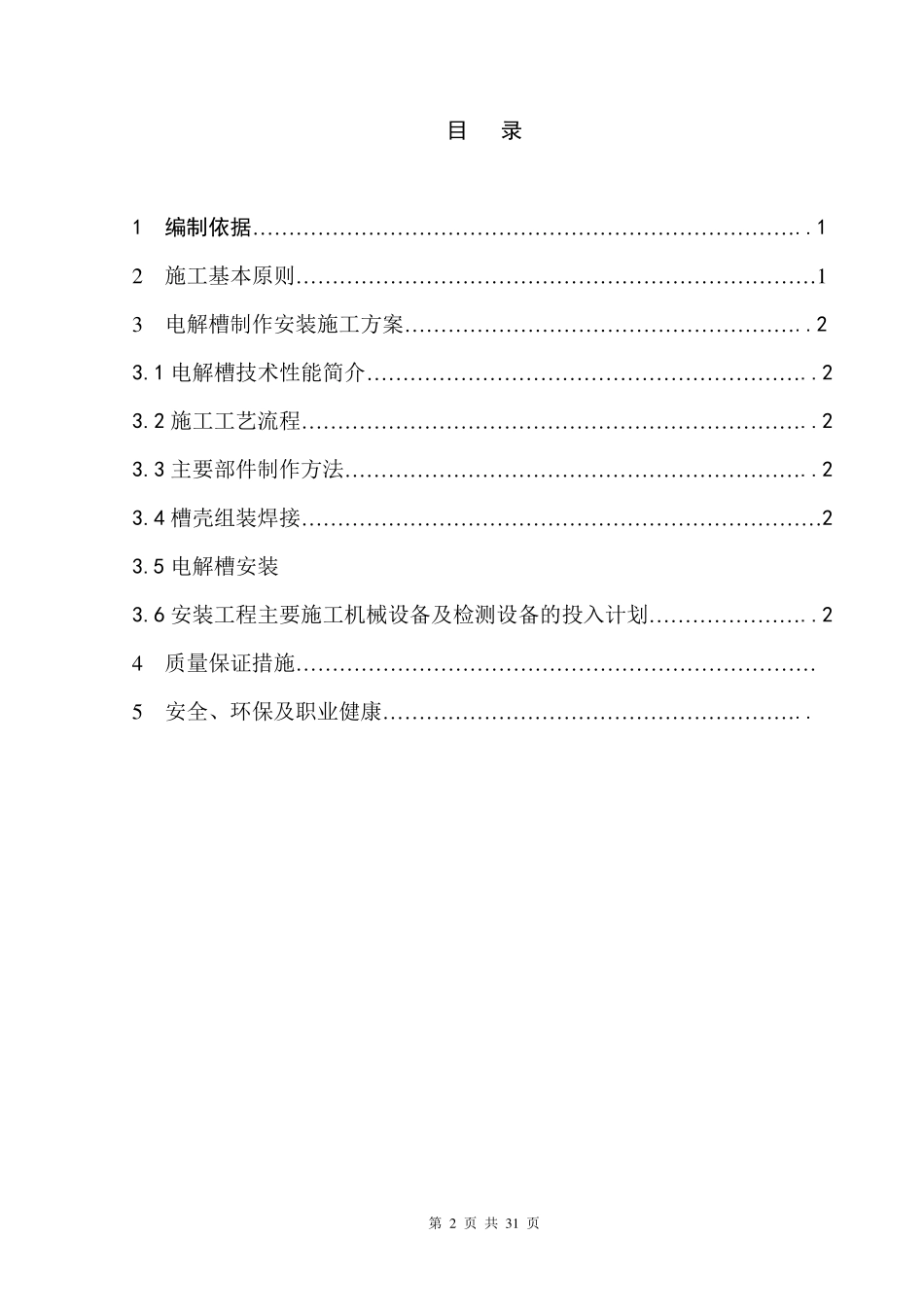

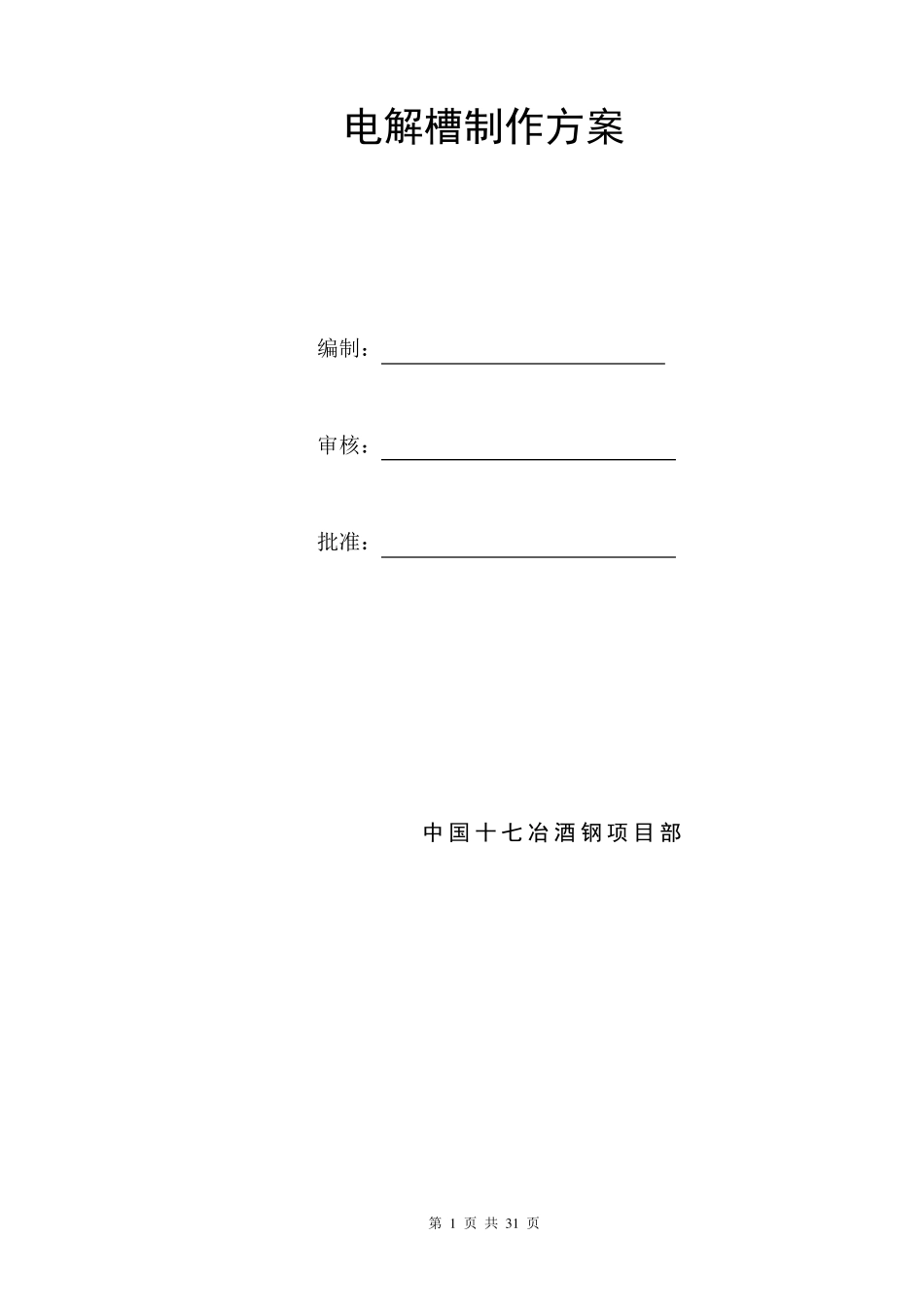

第 1 页 共 3 1 页 电解槽制作方案 编制： 审核： 批准： 中国十七 冶 酒 钢 项 目 部 第 2 页 共 3 1 页 目 录 1 编制依据…………………………………………………………………..1 2 施工基本原则………………………………………………………………1 3 电解槽制作安装施工方案………………………………………………..2 3.1 电解槽技术性能简介……………………………………………………..2 3.2 施工工艺流程……………………………………………………………..2 3.3 主要部件制作方法………………………………………………………..2 3.4 槽壳组装焊接………………………………………………………………2 3.5 电解槽安装 3.6 安装工程主要施工机械设备及检测设备的投入计划…………………..2 4 质量保证措施……………………………………………………………… 5 安全、环保及职业健康………………………………………………….. 中国十七冶酒钢项目部 第 22 页 共 31 页 1 编制依据 （1）招标文件相关要求； （2）沈阳铝镁设计研究院500KA 电解槽制造图纸及有关技术规程； （3）《工业炉砌筑工程施工及验收规范》（GBJ211-47） （4）《铝母线焊接施工及验收规范》（YS5417-95） （5）《钢熔化焊对接接头射线照相和质量分级》（GB3323-47） （6）《机械设备安装工程施工及验收通用规范》（GB50231-94） （7）《钢结构工程施工及验收规范》（GB50205-2000） （4）《铝及铝合金焊条》（GB3669-43） （9）《重熔用铝锭技术条件》（GB/T1196-93） （10）《工业金属管道施工及验收规范》（GB50235-97） （11）《现场设备、工业管道焊接工程施工及验收规范》（GB50236-97） （12）《工业金属管道工程质量检验评定标准》（GB50144-93） （13）《工业设备、管道防腐蚀工程施工及验收规范》（HCJ229-91） （14）《焊接结构几何尺寸允许偏差规范》（Q/ZB74-73） （15）其它涉及到的有关国家或行业工程施工及验收规范； （16）本公司建筑安装工程安全技术操作规程。 (17) 施工图纸 2 基本施工原则 （1）按专业化组织施工。项目经理部下设安装、金属结构、筑炉等分部，按专业工种进行施工，由项目经理部进行工序、场地、材料和设备的平衡协调，统一由项目经理部对外联系业务，管理质量安全工作。 （2）进入厂房安装电解槽前，E~F 跨厂房土建工程一区应完工约 1/3，以便中国十...
