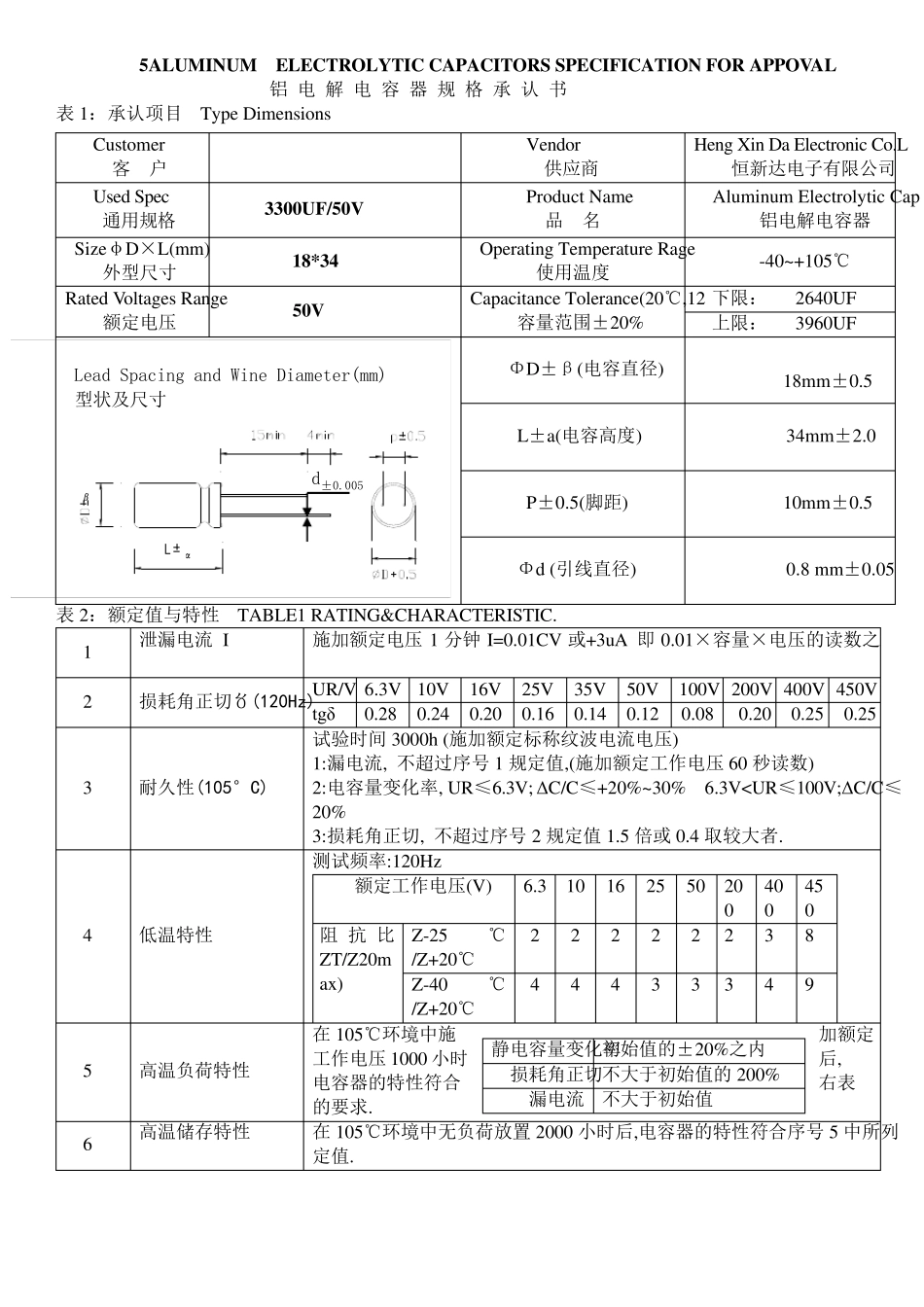

5ALUMINUM ELECTROLYTIC CAPACITORS SPECIFICATION FOR APPOVAL 铝 电 解 电 容 器 规 格 承 认 书 表1：承认项目 Type Dimensions Customer 客 户 Vendor 供应商 Heng Xin Da Electronic Co.L 恒新达电子有限公司 Used Spec 通用规格 3300UF/50V Product Name 品 名 Aluminum Electrolytic Cap 铝电解电容器 SizeφD×L(mm) 外型尺寸 18*34 Operating Temperature Rage 使用温度 -40~+105℃ Rated Voltages Range 额定电压 50V Capacitance Tolerance(20℃,12 容量范围±20% 下限： 2640UF 上限： 3960UF βαLead Spacing and Wine Diameter(mm)型状及尺寸d±0.005 ΦD±β(电容直径) 18mm±0.5 L±a(电容高度) 34mm±2.0 P±0.5(脚距) 10mm±0.5 Φd (引线直径) 0.8 mm±0.05 表2：额定值与特性 TABLE1 RATING&CHARACTERISTIC. 1 泄漏电流 I 施加额定电压1 分钟 I=0.01CV 或+3uA 即 0.01×容量×电压的读数之2 损耗角正切〥(120Hz) UR/V 6.3V 10V 16V 25V 35V 50V 100V 200V 400V 450V tgδ 0.28 0.24 0.20 0.16 0.14 0.12 0.08 0.20 0.25 0.25 3 耐久性(105° C) 试验时间 3000h (施加额定标称纹波电流电压) 1:漏电流, 不超过序号 1 规定值,(施加额定工作电压60 秒读数) 2:电容量变化率, UR≤6.3V; Δ C/C≤+20%~30% 6.3V
