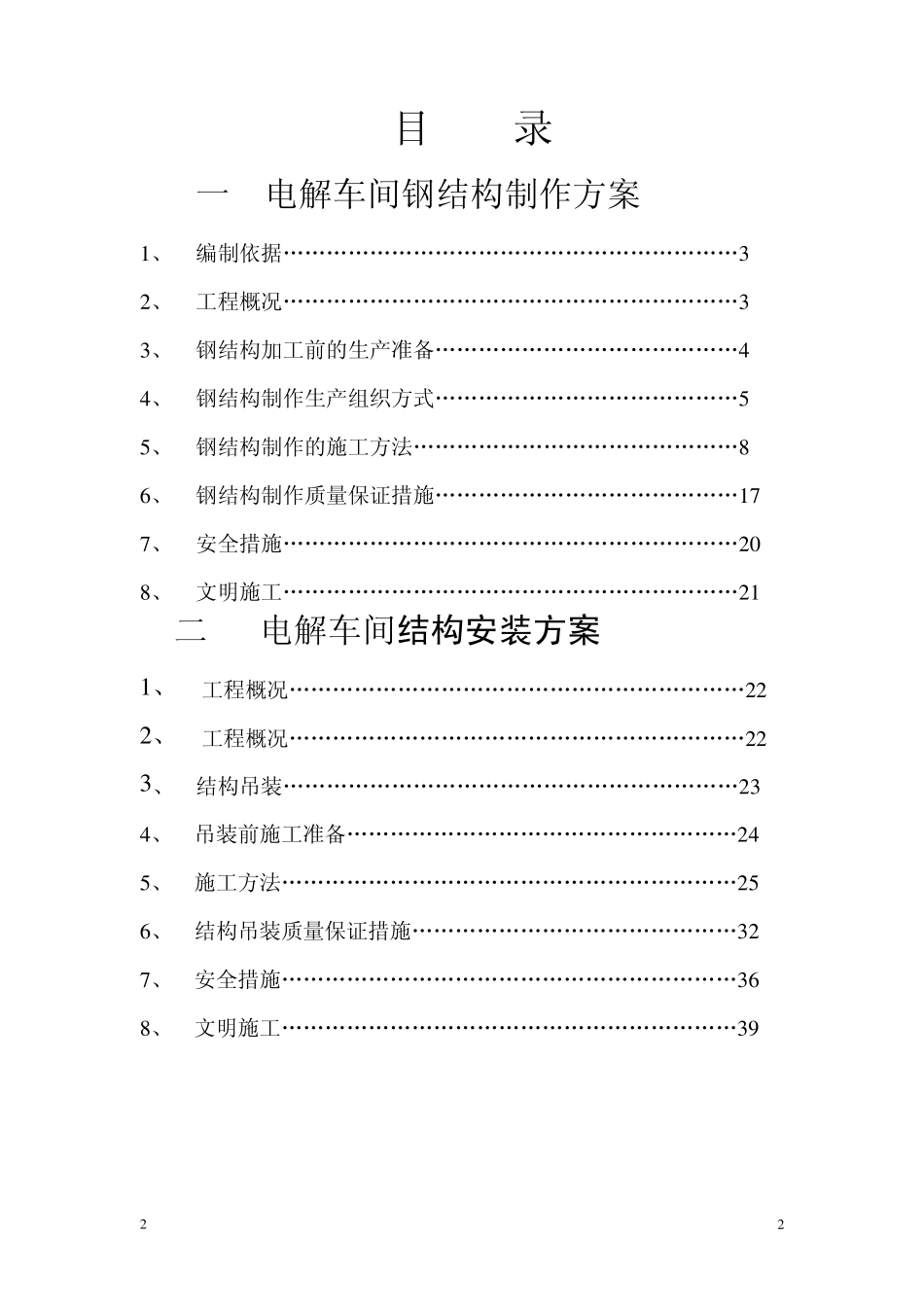

1 1 青铜峡铝业股份有限公司异地改造项目 二期电解车间钢结构制作、安装施工方案 批准： 审核： 编制： 八冶建设集团有限公司 2 0 1 0 年 月 日 2 2 目 录 一 电解车间钢结构制作方案 1 、 编制依据„„„„„„„„„„„„„„„„„„„„„3 2 、 工程概况„„„„„„„„„„„„„„„„„„„„„3 3 、 钢结构加工前的生产准备„„„„„„„„„„„„„„4 4 、 钢结构制作生产组织方式„„„„„„„„„„„„„„5 5 、 钢结构制作的施工方法„„„„„„„„„„„„„„„8 6 、 钢结构制作质量保证措施„„„„„„„„„„„„„„1 7 7 、 安全措施„„„„„„„„„„„„„„„„„„„„„2 0 8 、 文明施工„„„„„„„„„„„„„„„„„„„„„2 1 二 电解车间结构安装方案 1 、 工程概况„„„„„„„„„„„„„„„„„„„„„2 2 2 、 工程概况„„„„„„„„„„„„„„„„„„„„„2 2 3 、 结构吊装„„„„„„„„„„„„„„„„„„„„„2 3 4 、 吊装前施工准备„„„„„„„„„„„„„„„„„„2 4 5 、 施工方法„„„„„„„„„„„„„„„„„„„„„2 5 6 、 结构吊装质量保证措施„„„„„„„„„„„„„„„3 2 7 、 安全措施„„„„„„„„„„„„„„„„„„„„„3 6 8 、 文明施工„„„„„„„„„„„„„„„„„„„„„3 9 3 3 一 青铜峡铝业股份有限公司异地改造项目 二期电解车间1～7 9 线钢结构制作方案 1 、编制依据 1）设计施工图和设计技术资料 2）标准图集GB05G511 3）GY/BY－03－2004《钢结构工程施工工艺标准》 4）GB50205－2001 《钢结构工程施工质量验收规范》 5）施工组织设计、质量计划 6）施工合同 2 、钢结构工程概况： 青铜峡铝业股份有限公司异地改造项目C、D 列1～79线电解车间为排架结构工业厂房。1～79线全长499.2 米；跨距为30 米，柱距为6.4 米，檐口标高▽19.059 米。本工程1～79设柱间支撑 74 付；钢屋架GWJ30-4 为78 榀、钢屋架GWJ30-7 为5 榀（选自 05G511 标准图集），屋架水平支撑350 付、垂直支撑 61 付、钢系杆 905 付；钢托架GTJ—1，4付；吊车梁制动梁 152 付；制动桁架4 付；另附带有通风器钢梁，钢柱头，加料平台，钢梯，栏杆等构件。 本工程抗震设防烈度为8 度，排架抗震等级为二级。 ...
