电解铜箔制造过程及其生产原理

电解铜箔制造过程及其生产原理_第1页
1/8
电解铜箔制造过程及其生产原理_第2页
2/8
电解铜箔制造过程及其生产原理_第3页
3/8

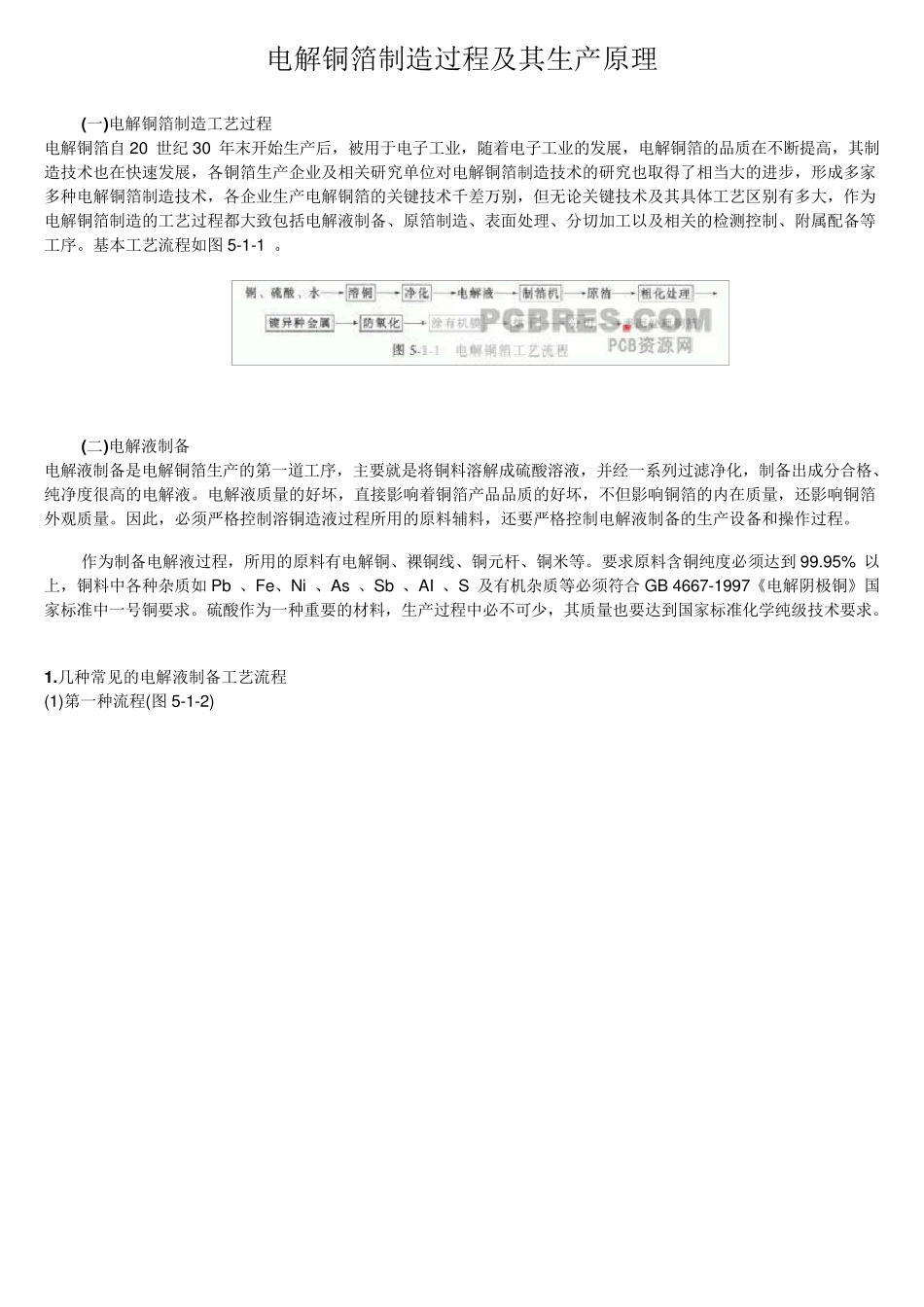

电解铜箔制造过程及其生产原理 (一)电解铜箔制造工艺过程 电解铜箔自20 世纪30 年末开始生产后,被用于电子工业,随着电子工业的发展,电解铜箔的品质在不断提高,其制造技术也在快速发展,各铜箔生产企业及相关研究单位对电解铜箔制造技术的研究也取得了相当大的进步,形成多家多种电解铜箔制造技术,各企业生产电解铜箔的关键技术千差万别,但无论关键技术及其具体工艺区别有多大,作为电解铜箔制造的工艺过程都大致包括电解液制备、原箔制造、表面处理、分切加工以及相关的检测控制、附属配备等工序。基本工艺流程如图 5-1-1 。 (二)电解液制备 电解液制备是电解铜箔生产的第一道工序,主要就是将铜料溶解成硫酸溶液,并经一系列过滤净化,制备出成分合格、纯净度很高的电解液。电解液质量的好坏,直接影响着铜箔产品品质的好坏,不但影响铜箔的内在质量,还影响铜箔外观质量。因此,必须严格控制溶铜造液过程所用的原料辅料,还要严格控制电解液制备的生产设备和操作过程。 作为制备电解液过程,所用的原料有电解铜、裸铜线、铜元杆 、铜米 等。要求 原料含 铜纯度必须达 到 99.95% 以上 ,铜料中 各种杂 质如 Pb 、Fe、Ni 、As 、Sb 、AI 、S 及有机 杂 质等必须符 合GB 4667-1997《 电解阴 极 铜》 国家标 准 中 一号 铜要求 。硫酸作为一种重 要的材 料,生产过程中 必不可 少 ,其质量也要达 到 国 家标 准 化学 纯级 技术要求 。 1 .几 种常 见 的电解液制备工艺流程 (1)第一种流程(图 5-1-2) (4) 第四种流程(图5-1-5 ) 2 . 电解液制备过程 上面仅列举了4 种有代表性的电解液制备工艺流程,除此之外,由于各铜箔生产企业技术水平、设备条件、配套能力等区别,以及生产铜箔档次要求的不同,在电解液制备循环方式上都有一定的区别。虽然电解液循环方式不同,但其机理都是一样的,都包含有铜料溶解、有机物去除、固体颗粒过滤、温度调整、电解液成分调整等作用和目的。 首先将经过清洗的铜料及硫酸、去离子水加入到具有溶解能力的溶铜罐中,向罐内鼓人压缩空气,在加热(一般为50-90 t) 条件下,使铜发生氧化,生成的氧化铜与硫酸发生反应,生成硫酸铜水溶液,当溶解到一定 cu 2 + 浓度(一般为 120 -150 gIL) 时,进入原液罐(或经过滤后再到原液罐),与制筒机回流的贫铜电解液(一般为 70 -100 gIL) 混合,以使电解液成分符合工艺要求,然后再经过一系列活...
