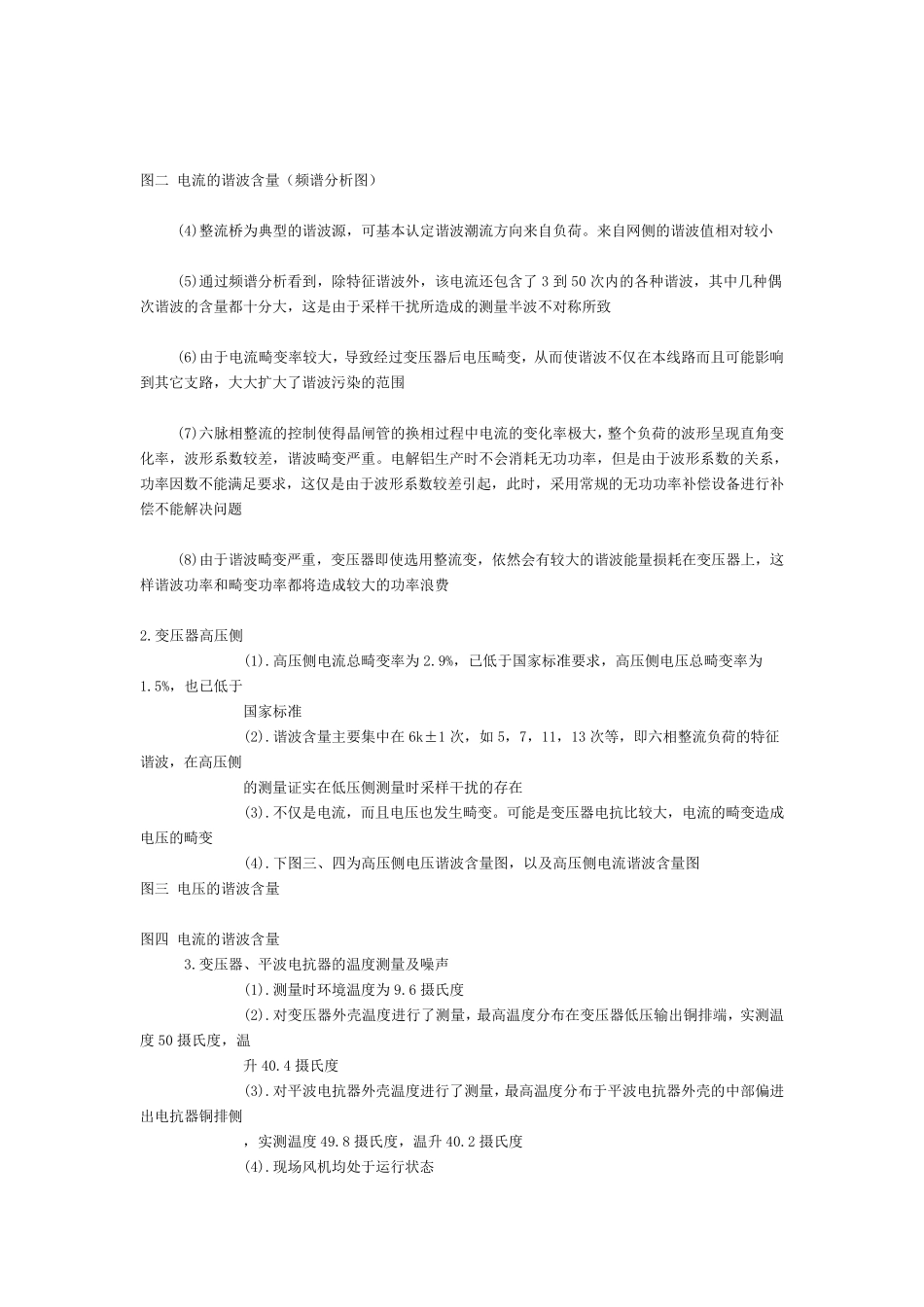

电解铝厂谐波治理方案 郑州某电解铝厂谐波测试报告和治理方案 一.测试对象:1#变压器低压侧电流 1#变压器高压35kV 侧CT、PT 处 二.测试依据:《电能质量-公用电网谐波》(GB/T14549-93) 三.测量设备:FLUKE TOPAS 2000 型电能质量分析仪; 电能综合测试设备 FLUCK 红外测温枪 CoolEdit 2.0 谐波分析软件 四.测试日期:2007 年 8 月 23 日 2007 年 12 月 10 日 五.测试结果: 1#变压器 1.电能质量超标项目为谐波电流 2.变压器380V 低压侧谐波电流总畸变率为 35.07%左右,主要谐波电流依次为 7 次、5 次、13次、11 次,由变压器接线形式和谐波频谱分布情况可判断主要谐波源为电解铝中的 12 脉动整流设备 3.经变压器损耗,变压器35kV 高压侧电流总畸变率降为 2.9%左右,已低于国标规定的要求 4.电解铝系统中电流较为平稳,属于稳定的谐波负荷 5.负荷侧电压基本稳定,无较大的闪变及无功变化 六.解决方案: 1.可通过安装上海利思电气有限公司的并联型电力有源谐波滤波器(APF)解决上述问题 2.电力有源谐波滤波器可滤除1000 次谐波电流以内的谐波及间谐波,补偿频谱宽。可解决电解铝负荷上现今的谐波问题; 3.电力有源谐波滤波器响 应 速 度 在 0.2 毫 秒 以内,可即 时 向 电力系统发 出 补偿电流以补偿谐波分量,达 到 消 除谐波的目的 4.鉴 于系统中主要谐波源为电解铝负荷,其 产 生 的谐波已影 响 到 系统中其 它 电气设备,治理谐波时 应 以电解铝负荷为治理重 点 5.经测算 ,如 仅 需 滤除谐波,单 台 12 脉相 整流的电解铝负荷约 需 安装容 量为 1MVA 左右的电力有源谐波滤波器 一.电解铝厂供 配 电概 况 厂区现有十路35kV 进线,其中两路为厂用电,其余八路为电解铝负荷专供电。远期设计为十路110kV 电源进线。 厂区内为电解铝负荷共设八台变压器,分别为1#变、2#变至 8#变,每台变压器接线形式相同。 1.电解铝负荷用变压器 电解铝负荷用变压器为35/0.4kV 的特种设计变压器,为副边有两个线圈的三绕组变压器,接线形式分别相差 60 度相角。三个相角差相差 120 度的副边输出分别引入两个六脉相整流桥,从而形成 12 脉相整流电路。 变压器副边通过平波电抗器直接引入整流桥。 2.平波电抗器 平波电抗器设计是为了抑制一定程度的谐波成分,保证 di/dt 的值不至于过大。 本平波电抗器的电压深度为40V。 3.12 脉相...
